要想把分解的子功能联系在一起，组合成总功能，建立起产品的功能结构，必须靠一定的联系将功能元分成的能量、物质、信息三个方面联系在一起，以构成产品的功能结构关系。

通常有三种基本形式：串联的链式结构（各分功能依次按顺序相继作用）、并联的并列结构（各分功能并列作用）和回路的循环结构（分功能成环状循环回路，体现反馈作用），如图2-7所示。

产品功能模型的建立是整个方案设计过程中最重要的一步。将前面获得的功能元流程图解，按照存在的联系进行组合连接，获得更加具体、详细的功能模型图。通过建立功能模型图，可以直接、明确地看出产品的各个子功能之间的联系，为确定每一部分的结构提供极大的方便。

结合辐射井水平钻机的功能结构分解所获得的子功能，对其按照上述方法进行组合，获得水平钻机的功能元图解。按照功能模型建立的步骤，将前面建立的每一个输入流的功能链按照一定的时间或空间顺序进行相互关系的组合，最终获得水平钻机的功能模型图，进而完成整台钻机的整体方案设计，如图2-8所示。

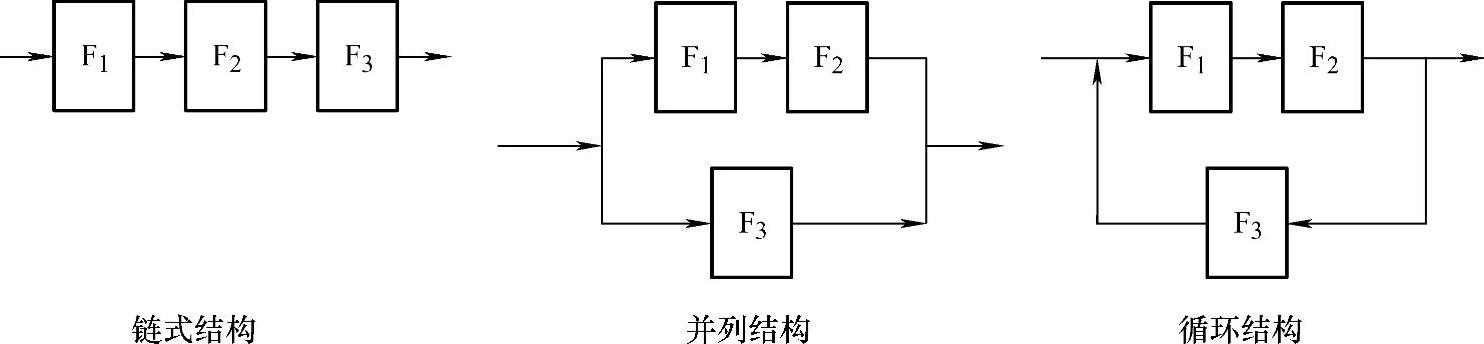

图2-7 功能结构关系

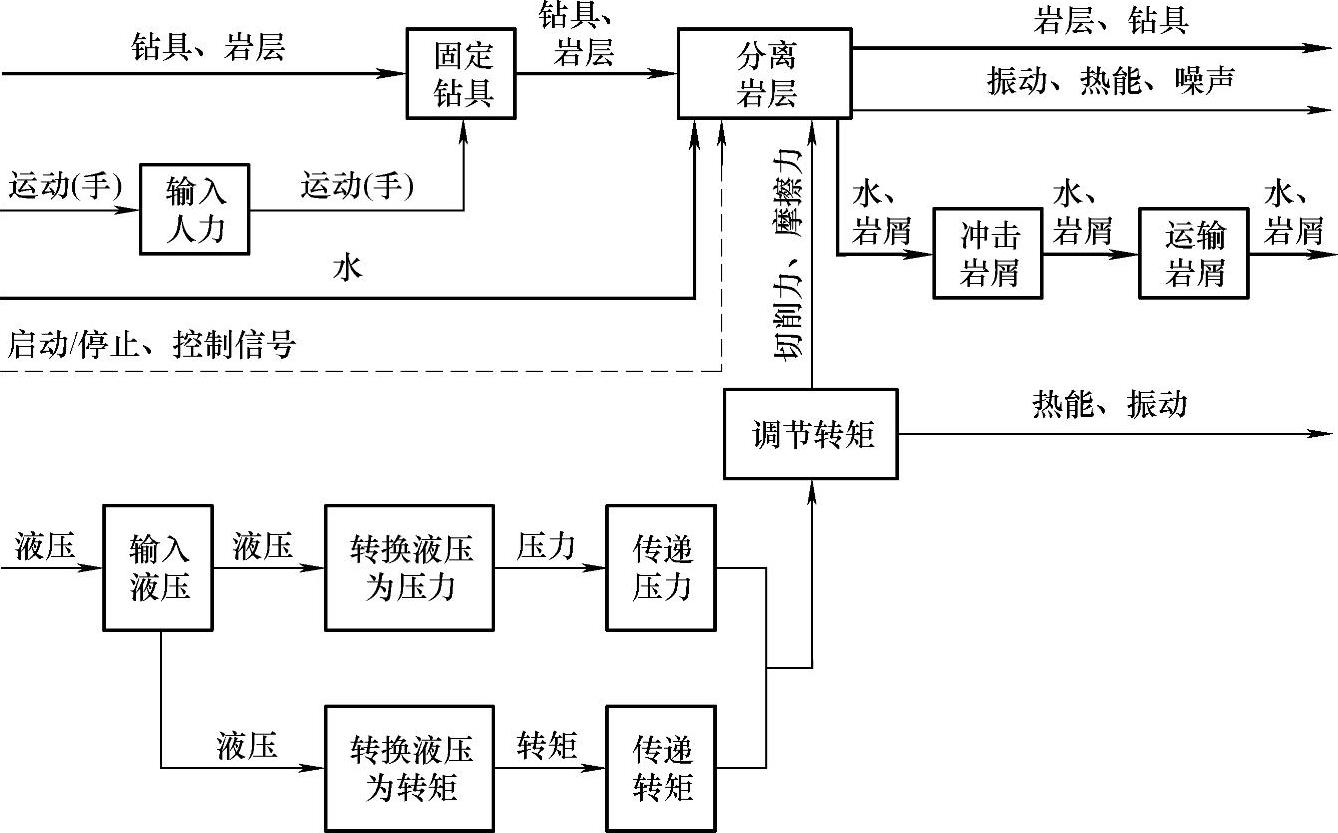

图2-8 钻机的功能模型
