TRIZ:产品创新设计
1.12.1 10.1  实例分析与思考
10.1 实例分析与思考

现在分析一个实例。和地上的起重机相比,船上的起重机没有牢固的支座,从船舷以外提重物时可能会把整船弄翻,造成事故。因此需要某种巧妙的平衡重量的系统:起重机的长臂转动,重物离船的重心越来越远,需要增加对面船舷上的平衡物的重量。在重物做返回运动时,平衡物的重量应该减轻,也就是说平衡物不可能是恒定的,而应该时而增加,时而减轻。如何实现呢?

尝试解决该问题,可以有若干措施,如在船上配有若干重物块,当船一侧起吊重物时,把重物块堆放在船舷的另一侧;在船底安装两个螺旋推进器,当某侧起吊重物时,该侧船底的螺旋推进器旋转,产生反向升力……

到底什么样的方案才是比较好的方案呢?在选择资源解决问题时,什么样的资源才是应该优先考虑的呢?为了获得平衡力,必须引入具有重量的物质,由于重力场的存在,有重量的物质均可提供重力以作为平衡力。到底引入何种物质效果才最为理想呢?显然,在技术系统当中,存在无限量的免费物质,那就是“水”。

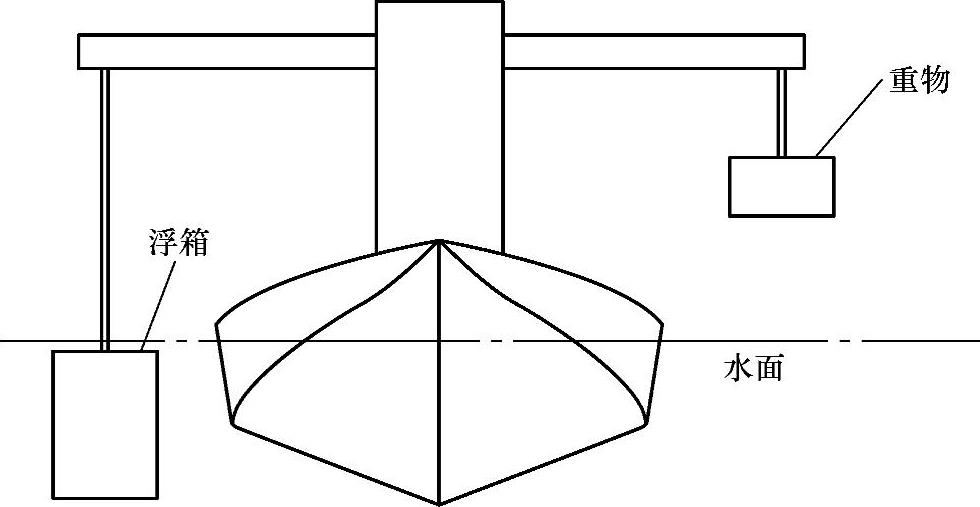

问题很简单:平衡物应该来自于水(苏联专利1202960)。对面船舷上挂一个盛水的容器(浮箱)。如果其完全沉入水中,平衡力几乎没有,如果将其逐渐从水中提起,平衡力就会逐步增加到需要的数值。解决方案模型如图10-1所示。


图10-1 解决方案模型

通过这个工程实例的分析,可以看出在选择资源解决工程问题时,应该按照提供系统理想度的方向搜索可用资源。在这个过程中有很多可以遵循的规则,这些规则就是本章的主题内容。
