TRIZ:产品创新设计
1.11.1 9.1  九屏幕法
9.1 九屏幕法

根据系统论的观点,系统由多个子系统组成,并通过子系统间的相互作用实现一定的功能。系统之外的高层次系统称为超系统,系统之内的低层次系统称为子系统。要研究的或问题发生的系统,通常也称为“当前系统”。

例如,如果研究的当前系统为汽车,那么轮胎、发动机等都是汽车的子系统,而汽车必然要存在于其内部的整个交通系统就是汽车的一个超系统,如图9-1所示。

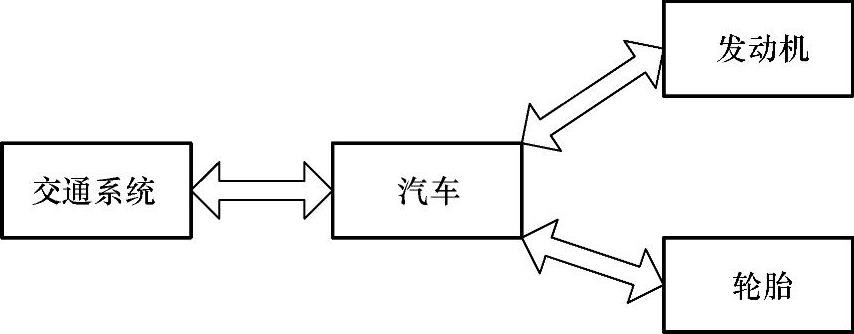

图9-1 技术系统、子系统和超系统

九屏幕法是一种考虑问题的方法,在分析和解决问题时,不仅要考虑当前的系统,还要考虑它的超系统和子系统,不仅要考虑当前系统的过去和未来,还要考虑超系统和子系统的过去和未来,如图9-2所示。

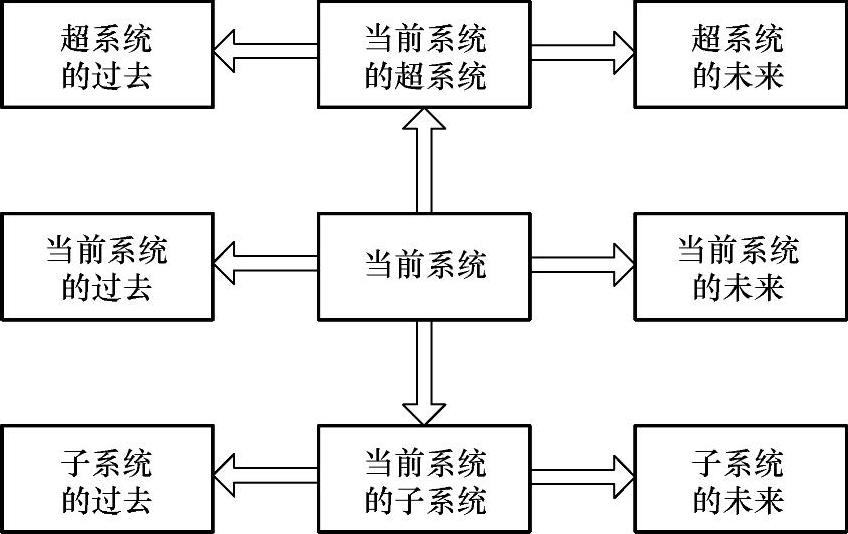

图9-2 九屏幕法

九屏幕法的步骤为:首先,先从技术系统本身出发,考虑可利用的资源;其次,考虑技术系统中的子系统和系统所在的超系统中的资源;再次,考虑系统的过去和未来,从中寻找可利用的资源;最后,考虑超系统和子系统的过去和未来。

九屏幕法可以帮助人们多角度地看待问题,突破原有思维局限,多个方面和层次寻找可利用的资源,更好地解决问题。
