3.1　故障树分析法概述

故障树分析法是对系统进行安全性、可靠性分析的主要方法之一，是对比较复杂的故障进行诊断的一种有效分析方法，具有自上而下、由果到因、客观形象的演绎式特点。故障树分析也称为事故树分析，它通过分析造成系统故障的各种因素，如硬件、软件、环境、人为因素等，利用布林逻辑组合低阶事件，分析系统中不希望出现的状态。从一个可能的事故开始，自上而下、一层层地寻找顶事件的直接原因和间接原因事件，直到基本原因事件，并用逻辑框图把这些事件之间的逻辑关系表达出来。它从单个的潜在失效模式来识别所有的可能原因，分析系统失误。

这种方法考虑的是相互关联的原因以及独立原因。除了故障树结构和所有的逻辑关联，通常还包括了失效可能性的识别，从而可以从零、部件的可靠性来计算系统可靠性。来确定各种可能的故障原因或故障部位，或是确认某一安全事故或是特定系统失效的发生率，找到最好的方式降低风险。

1.故障树分析法的常用术语

（1）事件：描述系统的状态称为事件。

（2）顶事件：故障树中的结果事件称为顶事件，位于故障树的顶端。

（3）底事件：导致顶事件发生的最基本原因事件称为底事件，位于故障树的底端。

（4）中间事件：位于顶事件和底事件之间的中间结果事件称为中间事件。

2.故障树分析法的常用符号

故障树分析法的常用事件符号和逻辑门符号见表3-3-1。

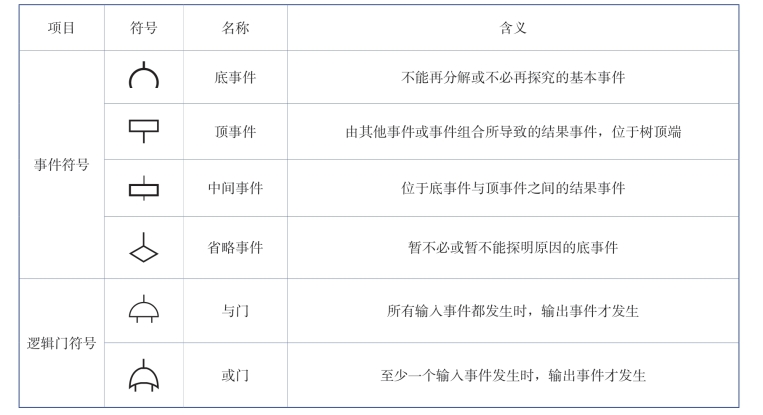

表3-3-1　故障树分析法的常用的事件符号和逻辑门符号

3.建立故障树的步骤

（1）选定要分析的故障模式为顶事件。

（2）找出直接导致顶事件的各种可能因素。

（3）找出上述各个因素的直接原因。

（4）如此逐级向下深入，直至追溯到引起顶事件的全部原因（底事件）。

（5）把各级事件用相应符号和逻辑门与顶事件连接，即形成一棵倒置的树——故障树。画出故障树后，即可对各个底事件进行排查，找出引起顶事件的原因。对于复杂系统的故障树，可能有很多底事件。为了减少排查的工作量，可以将故障树进行简化，再查出引起顶事件的底事件或底事件组合。
