2.2　发动机的排故流程

根据发动机的工作阶段，选择发动机的以下故障为例进行说明。

1.启动过程中的故障

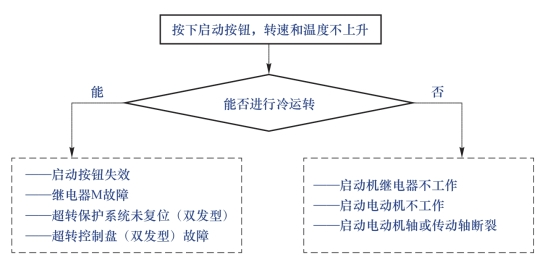

（1）按下启动按钮，转速和温度不上升（见图3-2-1）。

图3-2-1　按下启动按钮，转速和温度不上升

（2）按下启动按钮后，T4上升不正常（见图3-2-2）。

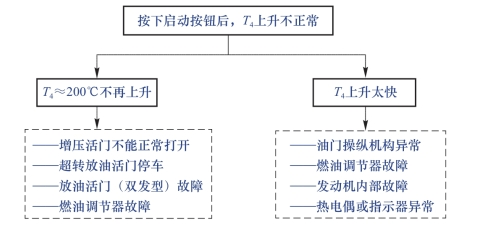

图3-2-2　按下启动按钮后，T4上升不正常

（3）松开启动按钮后加速故障（见图3-2-3）。

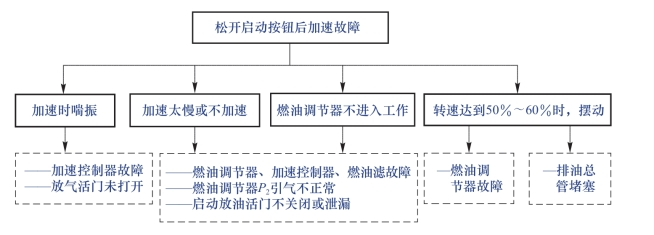

图3-2-3　松开启动按钮后加速故障

2.停车过程中的故障（见图3-2-4）

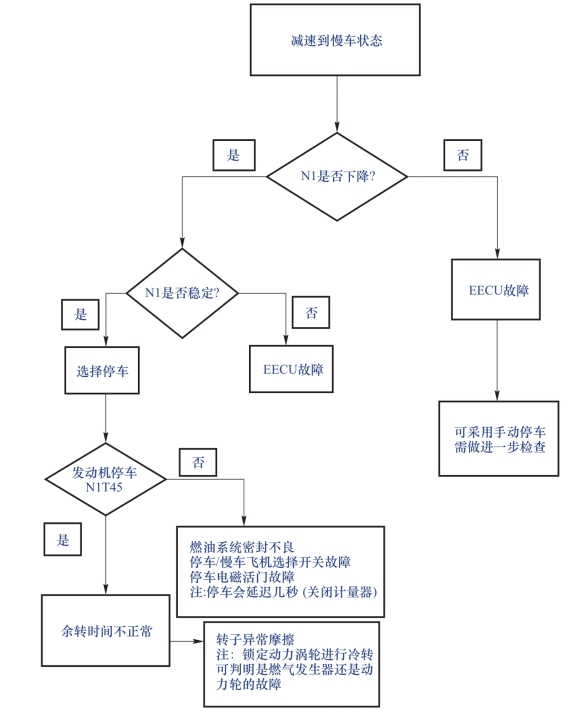

图3-2-4　停车过程中的故障

3.冷转故障（见图3-2-5）

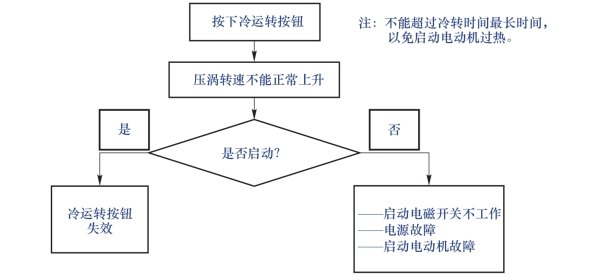

图3-2-5　冷转故障

4.滑油系统故障（见图3-2-6）

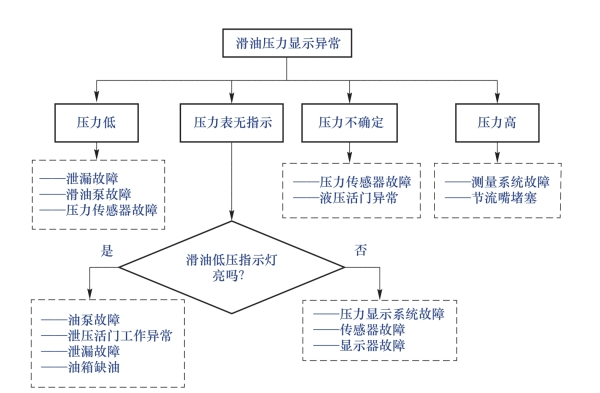

图3-2-6　滑油系统故障

5.空中停车故障（见图3-2-7）

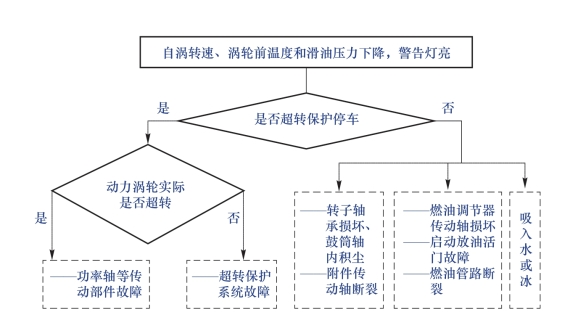

图3-2-7　空中停车故障

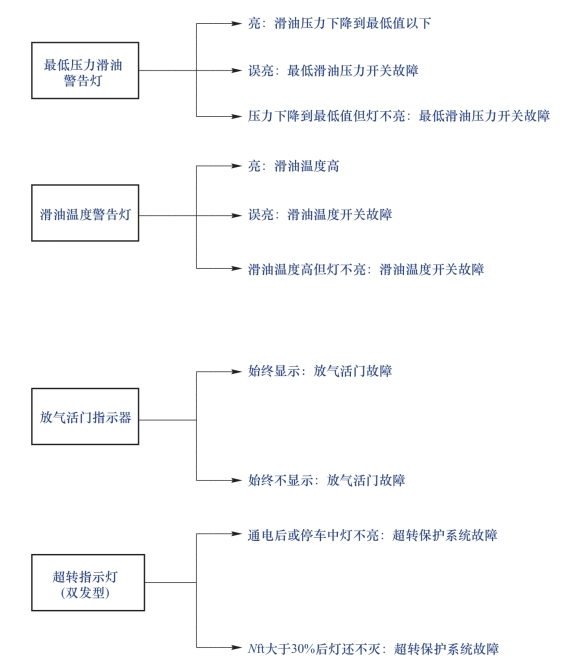

6.运行故障（见图3-2-8）

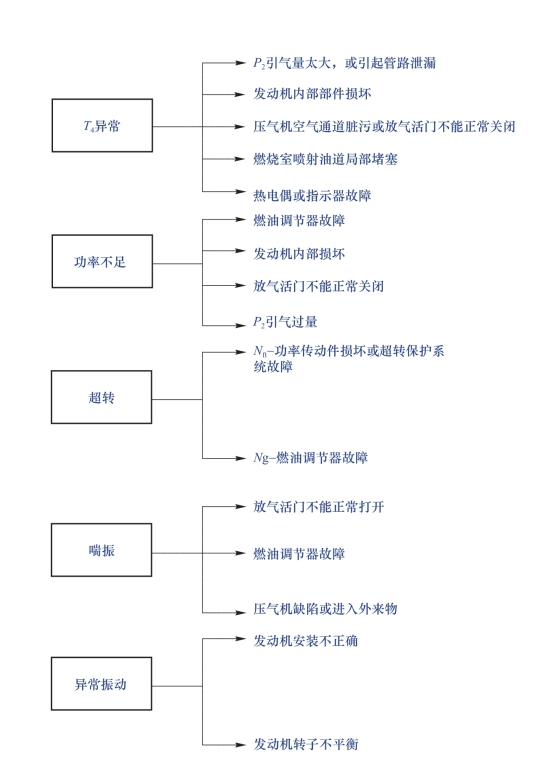

图3-2-8　运行故障

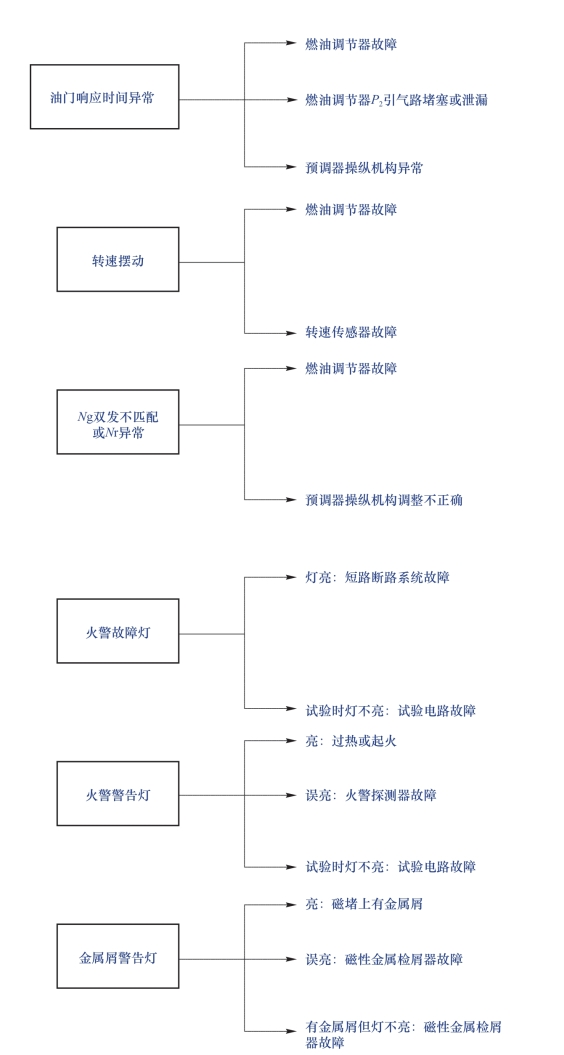

图3-2-8　运行故障（续）

图3-2-8　运行故障（续）
