任务三 钢轨探伤工高级操作技能考核
钢轨探伤工高级工操作技能考核准备通知单（1）
试题名称：将探头调整为以检查轨头核伤为主的组合方式
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）书写板1个。
2.设备准备
（1）多通道钢轨探伤仪1台。
（2）钢轨探伤探头：前37°1个、70°4个、前+后直70°1个、 0°+37°1个。
（3）探伤用60 kg/m钢轨5根，每根长度约为2 m，两端按标准轨尺寸钻孔，用夹板连接；引轨2根，每根长度为1～1.5 m，一端按标准轨尺寸钻孔并用夹板与探伤用轨连接。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（1）
试题名称：将探头调整为以检查轨头核伤为主的组合方式
一、技术要求
1.可根据钢轨探伤仪通道数量调整为以检查钢轨核伤为主的探头组合方式。
2.探头组合方式确定后，探头与仪器连接，开机校验仪器是否工作正常。
3.组合后的探头方式应有4个70°及以上探头，要绘图说明。
二、考核要求
1.遵守考场纪律和考核时间。
2.校验仪器在GTS-60C试块上进行。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探头组合方式正确。
3.评分程序：检查操作方法，分析操作过程。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

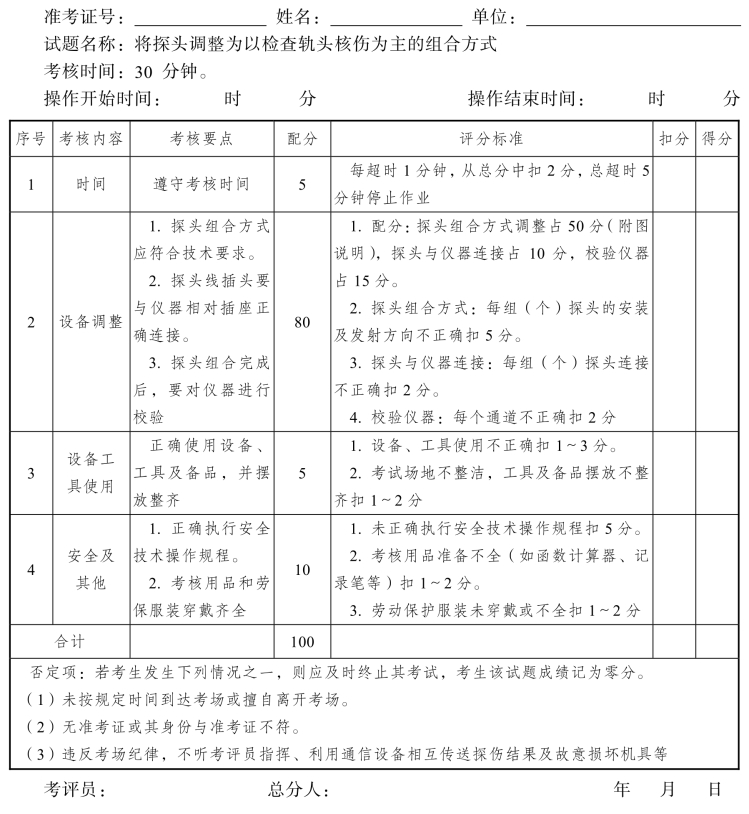

钢轨探伤工高级工操作技能考核评分记录表（1）
钢轨探伤工高级工操作技能考核准备通知单（2）
试题名称：测定焊缝（通用）探伤仪动态范围和灵敏度余量
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）焊缝（通用）探伤仪1台。
（2）CSK-1A、CS-1-5试块各1块，GHT型焊缝试块1套。
（3）2.5 MHzφ20直探头2个、
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（2）
试题名称：测定焊缝（通用）探伤仪动态范围和灵敏度余量
一、技术要求
超声波探伤仪和探头各项技术指标应符合行业标准TB/T 2658.21—2007中的有关规定。
二、考核要求
1.遵守考场纪律和考核时间。
2.动态范围和灵敏度余量的试验分别在相应的试块上进行，并写出试验结果。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：各项目测定方法正确，数据记录清楚准确。
3.评分程序：检查测定方法，分析测定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

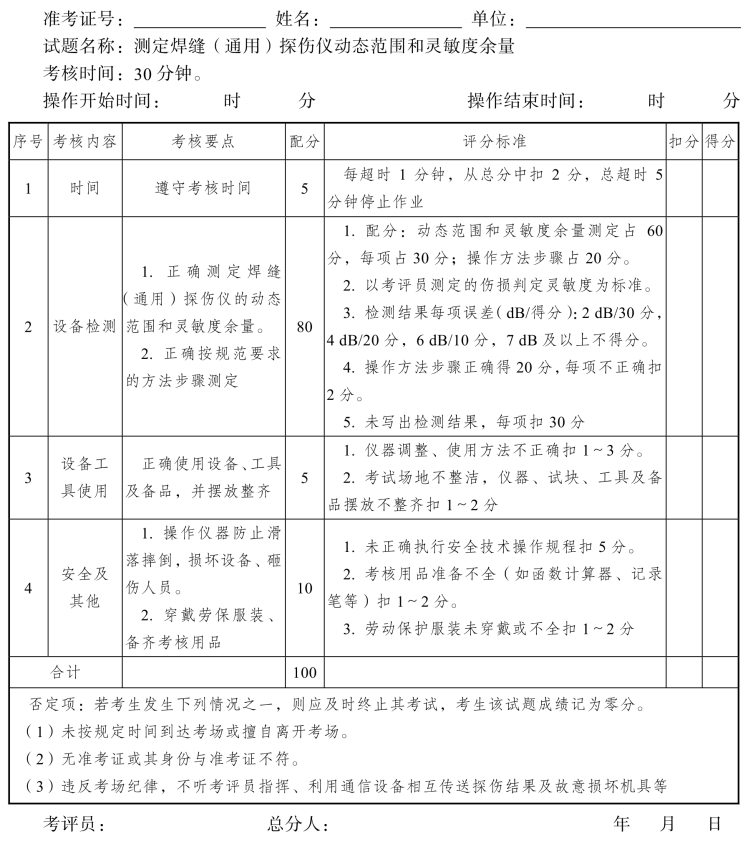

钢轨探伤工高级工操作技能考核评分记录表（2）
钢轨探伤工高级工操作技能考核准备通知单（3）
试题名称：测定通用直探头和斜探头分辨力
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）油刷1个。
（5）书写板（每人1个）。
2.设备准备
（1）模拟通用探伤仪1台。
（2）CSK-1A试块1块。
（3）2.5 MHzφ20直探头2个、4 MHz 8×12斜探头2个。
3.工、量、刃、卡具准备
（1）专用工具包1个。
（2）150 mm钢板尺1个。
（3）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（3）
试题名称：测定通用直探头和斜探头分辨力
一、技术要求
1.超声波探伤仪各项技术指标应符合行业标准TB/T 2658.21—2007中的有关规定。
2.两种探头的测试方法和步骤应按行业标准TB/T 2658.21—2007中的有关规定进行。
二、考核要求
1.遵守考场纪律和考核时间。
2.测定1个直探头和1个斜探头的分辨力，在CSK-1A试块上进行测试，并写出测试结果。考核前考评员测定实际分辨力的数值。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：测定方法步骤正确，数据记录清楚准确。
3.评分程序：检查测定步骤方法，分析测定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

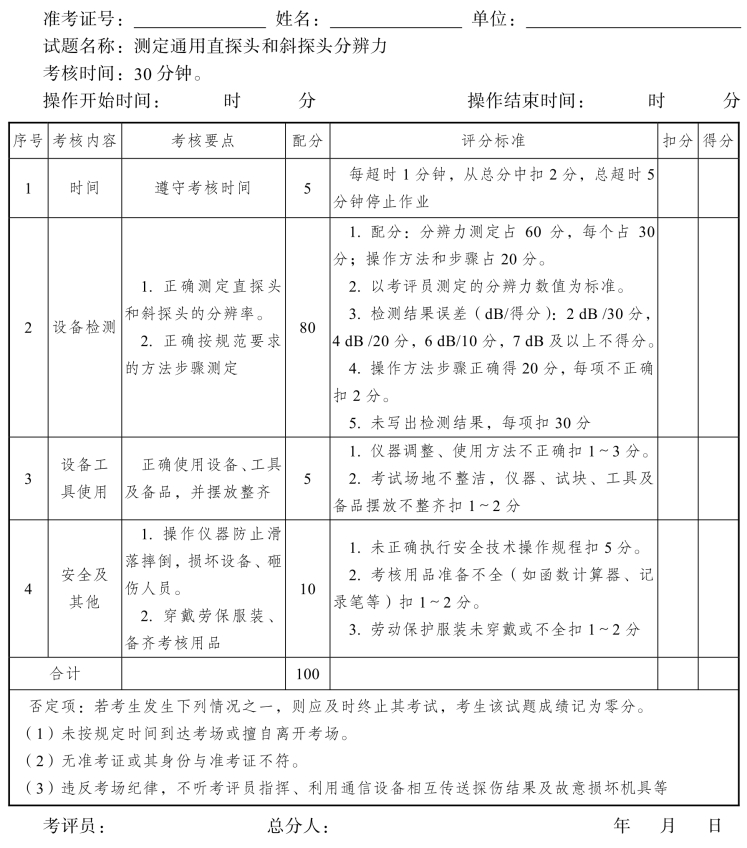

钢轨探伤工高级工操作技能考核评分记录表（3）
钢轨探伤工高级工操作技能考核准备通知单（4）
试题名称：测定焊缝（通用）探伤仪斜探头折射角和声轴偏斜角
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）焊缝（通用）探伤仪1台。
（2）CSK-1A、WGT-3试块各1块。
（3）2.5 MHz K2.5斜探头2个。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（4）
试题名称：测定焊缝（通用）探伤仪斜探头折射角和声轴偏斜角
一、技术要求
超声波探伤仪和探头的各项技术指标应符合行业标准TB/T 2658.21—2007中的有关规定。
二、考核要求
1.遵守考场纪律和考核时间。
2.分别在相应的试块上测试2个斜探头折射角和声轴偏斜角，并写出试验结果。考试前考评员测出各探头实际折射角和声轴偏斜角。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：各项目测定方法正确，数据记录清楚准确。
3.评分程序：检查测定方法，分析测定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

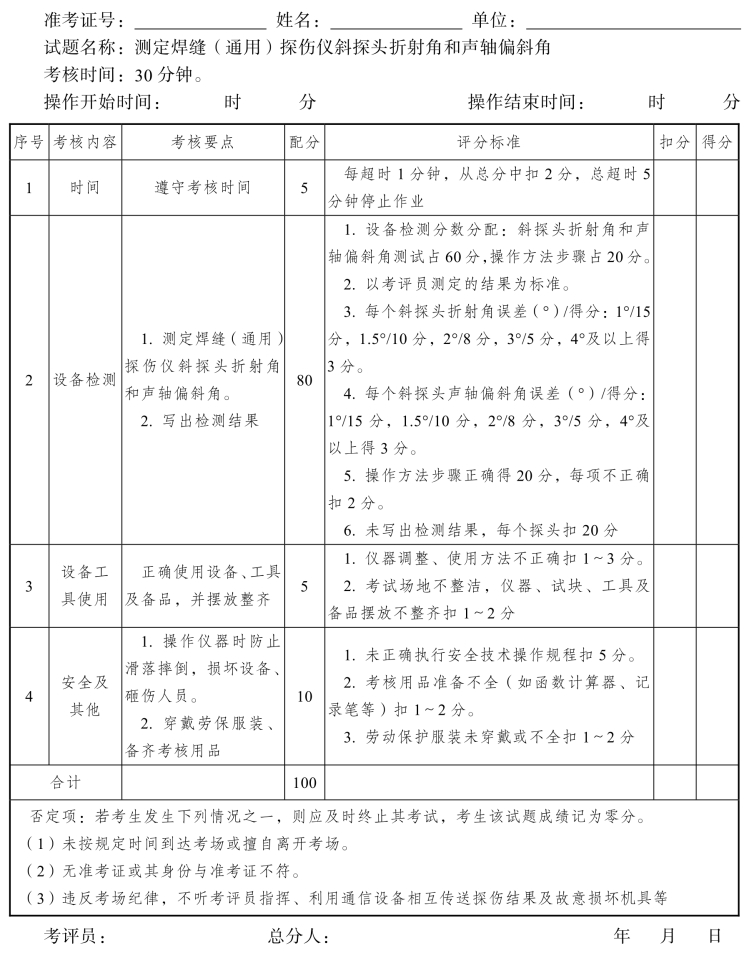

钢轨探伤工高级工操作技能考核评分记录表（4）
钢轨探伤工高级工操作技能考核准备通知单（5）
试题名称：测定焊缝（通用）探伤仪水平线性、垂直线性误差
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）焊缝（通用）探伤仪1台。
（2）CSK-1A试块1块。
（3）2.5 MHz或其他频率的直探头2只。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（5）
试题名称：测定焊缝（通用）探伤仪水平线性、垂直线性误差
一、技术要求
超声波探伤仪和探头的各项技术指标应符合行业标准TB/T 2658.21—2007中的有关规定。
二、考核要求
1.遵守考场纪律和考核时间。
2.水平线性、垂直线性试验应按操作规范要求的操作步骤，在CSK-1A试块上进行，试验结束后写出试验报告。考试前考评员测出各探头实际误差值。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：测定方法正确，数据记录清楚准确。
3.评分程序：检查测定方法，分析测定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

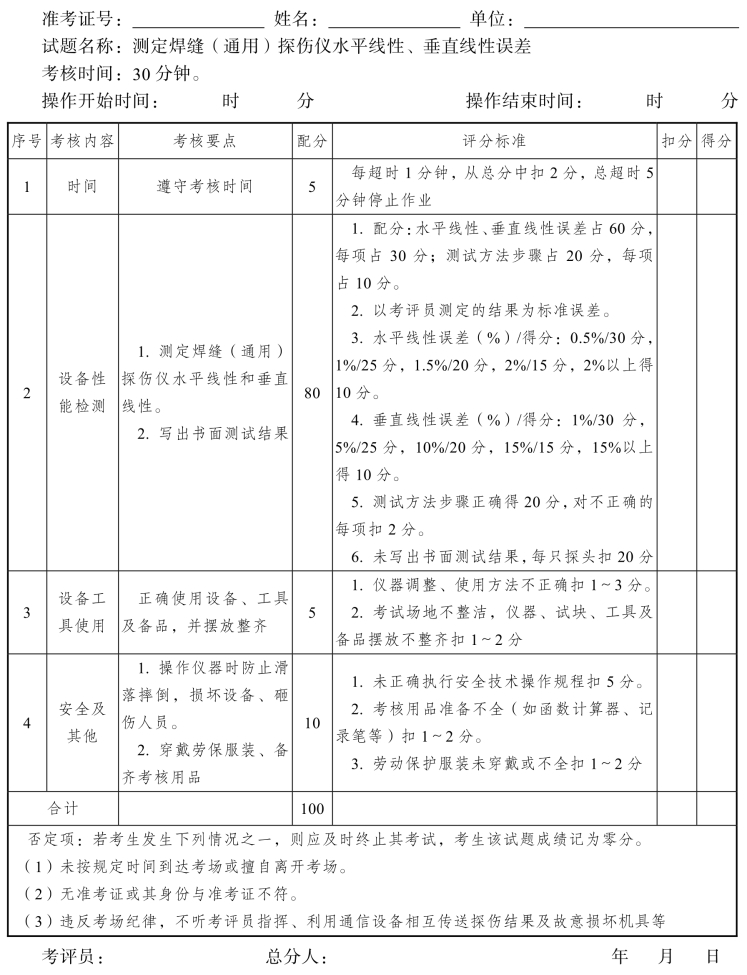

钢轨探伤工高级工操作技能考核评分记录表（5）
钢轨探伤工高级工操作技能考核准备通知单（6）
试题名称：拆装探头架、尼龙轮、光电轮、机头与托架，并进行整修
考核时间：40分钟。
一、鉴定站准备
1.材料准备
（1）黄油1盒、机油500 g、汽油1 L。
（2）棉纱若干。
（3）砂纸若干。
（4）毛刷1把。
2.设备准备
（1）多通道钢轨探伤仪1台。
（2）GTS-60C试块1块。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（6）
试题名称：拆装探头架、尼龙轮、光电轮、机头与托架，并进行整修
一、技术要求
1.探头架压力适中、升降自如。
2.尼龙轮灵活自如、并与钢轨成1°～3°的偏角。
3.机头与托架紧固、转动灵活。
4.整修后部件齐全有效、无缺损。
二、考核要求
1.遵守考场纪律和考核时间。
2.拆装1台钢轨探伤仪的探头架、光电轮、尼龙轮、机头与托架，并进行整修。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：各项目拆装、整修方法正确。
3.评分程序：检查各考核项目操作方法，分析操作过程。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥及故意损坏机具等。

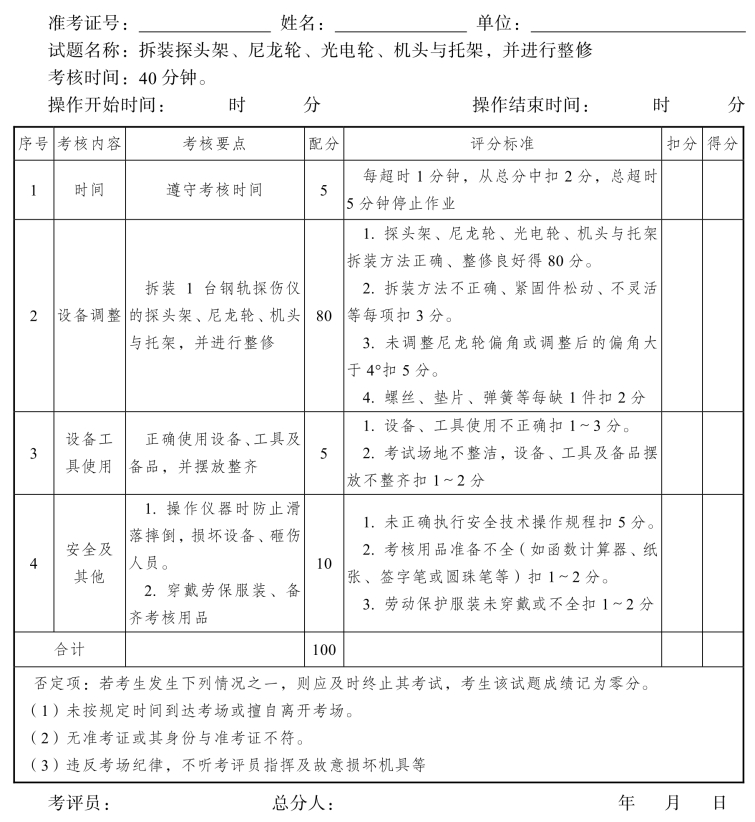

钢轨探伤工高级工操作技能考核评分记录表（6）
钢轨探伤工高级工操作技能考核准备通知单（7）
试题名称：用手工方法检查轨腰和轨面（钢轨外部）伤损
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）棉纱若干。
（2）书写板（每人1个）。
2.设备准备
探伤用60 kg/m钢轨5根，每根长度为2 m，两端按标准轨尺寸钻孔，用夹板连接，其中轨端至第一孔水平裂纹1处（长度为60 mm的自然伤损）、轨面掉块伤损1处、擦伤1处；引轨2根，每根长度为1～1.5 m，一端按标准轨尺寸钻孔并用夹板与探伤用轨连接。
3.工、量、刃、卡具准备
（1）手工检查锤1把。
（2）450 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
（5）反光镜1面。
（6）手电筒1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（7）
试题名称：用手工方法检查轨腰和轨面（钢轨外部）伤损
一、技术要求
1.按照一看（目视检查）、二敲（小锤检查）、三照（镜子和手电检查）、四卸（拆卸螺栓检查）的方法检查。
2.判定伤损程度（重伤或轻伤）。
二、考核要求
1.遵守考场纪律和考核时间。
2.按照《铁路线路修理规则》有关规定执行，记录检查结果。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：手工检查方法正确，数据记录清楚准确。
3.评分程序：检查手工探伤基本方法，分析伤损判定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

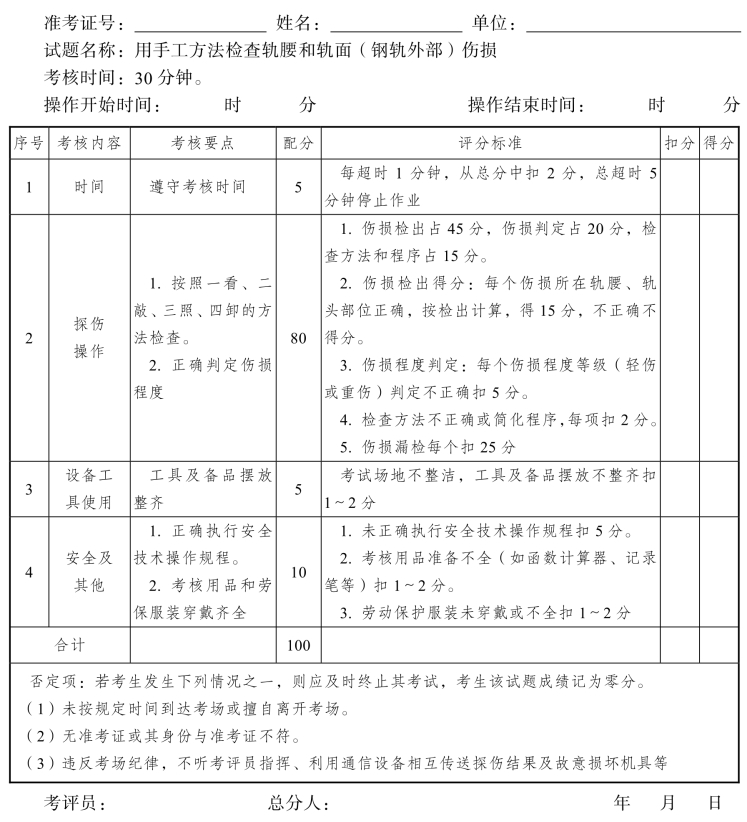

钢轨探伤工高级工操作技能考核评分记录表（7）
钢轨探伤工高级工操作技能考核准备通知单（8）
试题名称：用钢轨探伤仪探测轨腰水平裂纹和螺孔斜裂纹
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）钢轨探伤仪1台（状态良好，水箱注满水）。
（2）GTS-60C试块1块。
（3）钢轨探伤仪备用探头1套。
（4）探伤用60 kg/m钢轨5根，每根长度约为2 m，两端按标准轨尺寸钻孔，用夹板连接，其中有轨腰水平裂纹和螺孔斜裂纹各1处；引轨2根，每根长度为1～1.5 m，一端按标准轨尺寸钻孔并用夹板与探伤用轨连接。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（8）
试题名称：用钢轨探伤仪探测轨腰水平裂纹和螺孔斜裂纹
一、技术要求
1.钢轨探伤仪和探头各项技术指标应符合行业标准TB/T 2340—2012中的有关规定，仪器调整状态应符合《钢轨探伤管理规则》中的有关规定。
2.对伤损进行定性、定位、定量。
二、考核要求
1.遵守考场纪律和考核时间。
2.在GTS-60C试块上进行调整。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探伤方法正确，数据记录清楚，伤损判定准确。
3.评分程序：检查探伤方法，分析伤损判定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

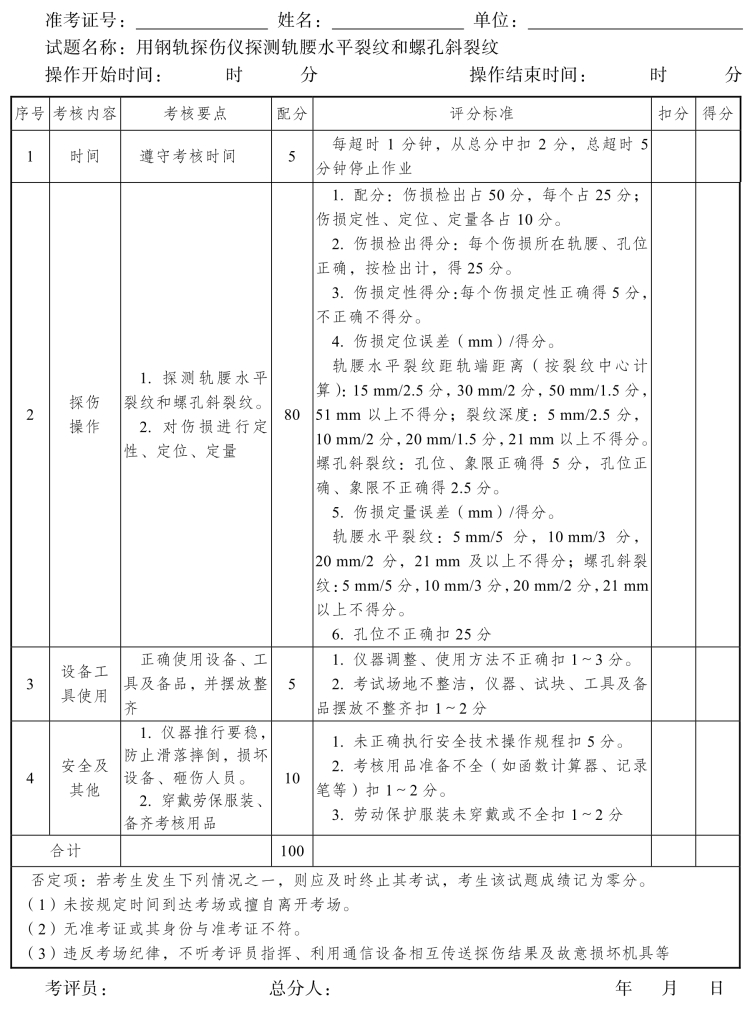

钢轨探伤工高级工操作技能考核评分记录表（8）
钢轨探伤工高级工操作技能考核准备通知单（9）
试题名称：用钢轨探伤仪探测轨底横向裂纹和螺孔水平裂纹
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）钢轨探伤仪1台（状态良好，水箱注满水）。
（2）GTS-60C试块1块。
（3）钢轨探伤仪备用探头1套。
（4）探伤用60 kg/m钢轨5根，每根长度约为2 m，两端按标准轨尺寸钻孔，用夹板连接，其中有轨底横向裂纹和螺孔水平裂纹各1处；引轨2根，每根长度为1～1.5 m，一端按标准轨尺寸钻孔并用夹板与探伤用轨连接。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（9）
试题名称：用钢轨探伤仪探测轨底横向裂纹和螺孔水平裂纹
一、技术要求
1.钢轨探伤仪和探头各项技术指标应符合行业标准TB/T 2340—2012中的有关规定，仪器调整状态应符合《钢轨探伤管理规则》中的有关规定。
2.对伤损进行定位、定量。
二、考核要求
1.遵守考场纪律和考核时间。
2.在GTS-60C试块上进行调整。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：30分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探伤方法正确，数据记录清楚，伤损判定准确。
3.评分程序：检查探伤方法，分析伤损判定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

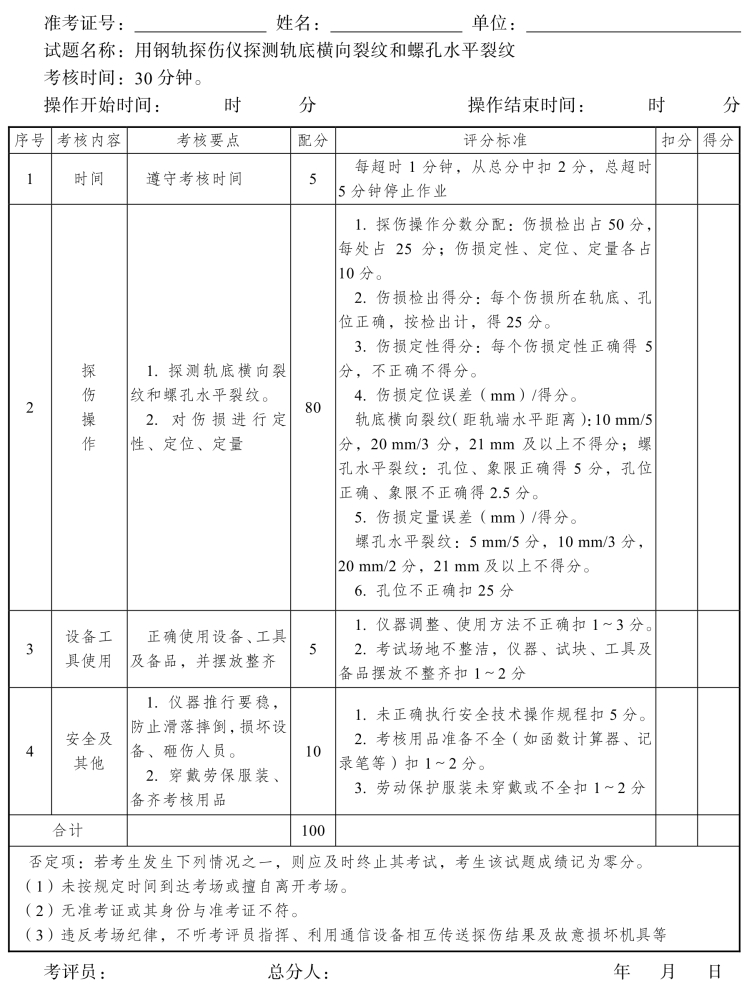

钢轨探伤工高级工操作技能考核评分记录表（9）
钢轨探伤工高级工操作技能考核准备通知单（10）

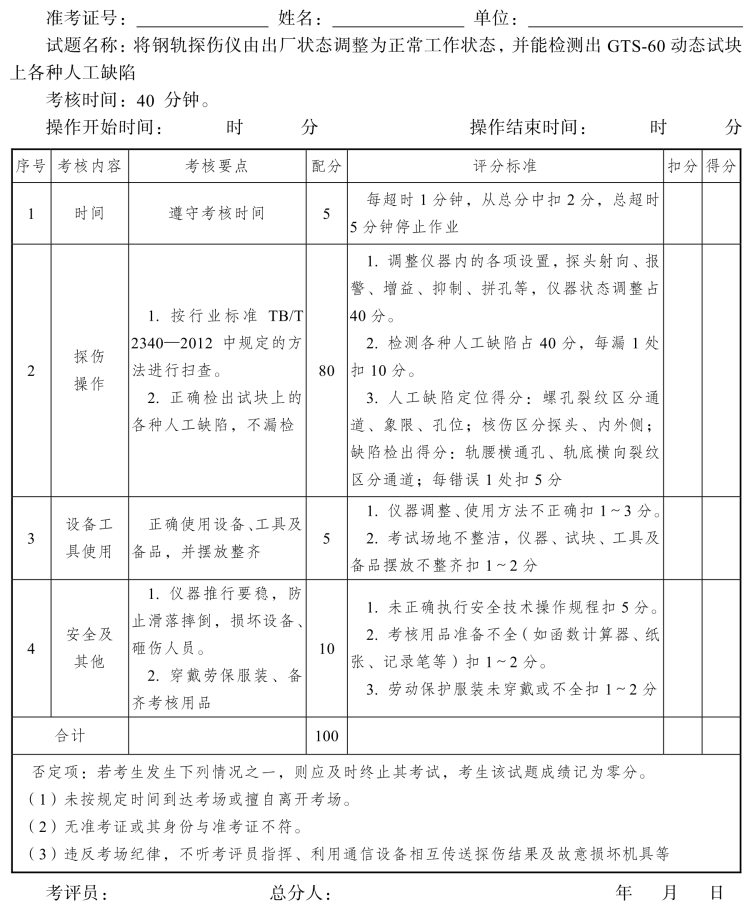

试题名称：将钢轨探伤仪由出厂状态调整为正常工作状态，并能检测出GTS-60动态试块上各种人工缺陷
考核时间：40分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）通用探伤仪1台（状态良好）。
（2）GTS-60C试块1块。
（3）CSK-1A标准试块1块、GHT型钢轨焊缝探伤试块1套。
（4）备用探头：钢轨探伤仪备用探头1套。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（10）
试题名称：将钢轨探伤仪由出厂状态调整为正常工作状态，并能检测出GTS-60动态试块上各种人工缺陷
一、技术要求
1.探伤仪和探头各项技术指标应符合行业标准TB/T 2340—2012中的有关规定，调整状态应符合《钢轨探伤管理规则》中的有关规定。
2.对试块人工缺陷进行定位、定量。
二、考核要求
1.遵守考场纪律和考核时间。
2.在GTS-60C试块上调整仪器至正常工作状态，并能够发现GTS-60C试块上各种人工缺陷。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探伤方法正确，数据记录清楚，伤损判定准确。
3.评分程序：检查调整、探伤方法，分析伤损判定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。
钢轨探伤工高级工操作技能考核评分记录表（10）
钢轨探伤工高级工操作技能考核准备通知单（11）
试题名称：用专用或通用探伤仪探测钢轨铝热焊缝轨底脚缺陷
考核时间：40分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）专用焊缝探伤仪或通用探伤仪1台（状态良好）。
（2）钢轨焊缝探伤扫查装置1个。
（3）CSK-1A标准试块1块、GHT型钢轨焊缝探伤试块1套。
（4）备用探头：能满足焊缝探伤用各类单探头、双探头及阵列式探头等。
（5）探伤用60 kg/m钢轨铝热焊头2根，每根长度不少于1.5 m，焊缝居中。2个焊缝断面有n处缺陷（伤损总数一般不超过3处），应有明显的缺陷回波。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（11）
试题名称：用专用或通用探伤仪探测钢轨铝热焊缝轨底脚缺陷
一、技术要求
1.探伤仪和探头各项技术指标应符合行业标准TB/T 2658.21—2007中的有关规定，调整状态应符合《钢轨探伤管理规则》有关规定。
2.对缺陷进行定位、定量。
二、考核要求
1.遵守考场纪律和考核时间。
2.在CSK-1A试块和GHT型钢轨焊缝探伤试块上调整仪器状态。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探伤方法正确，数据记录清楚，伤损判定准确。
3.评分程序：检查探伤方法，分析伤损判定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

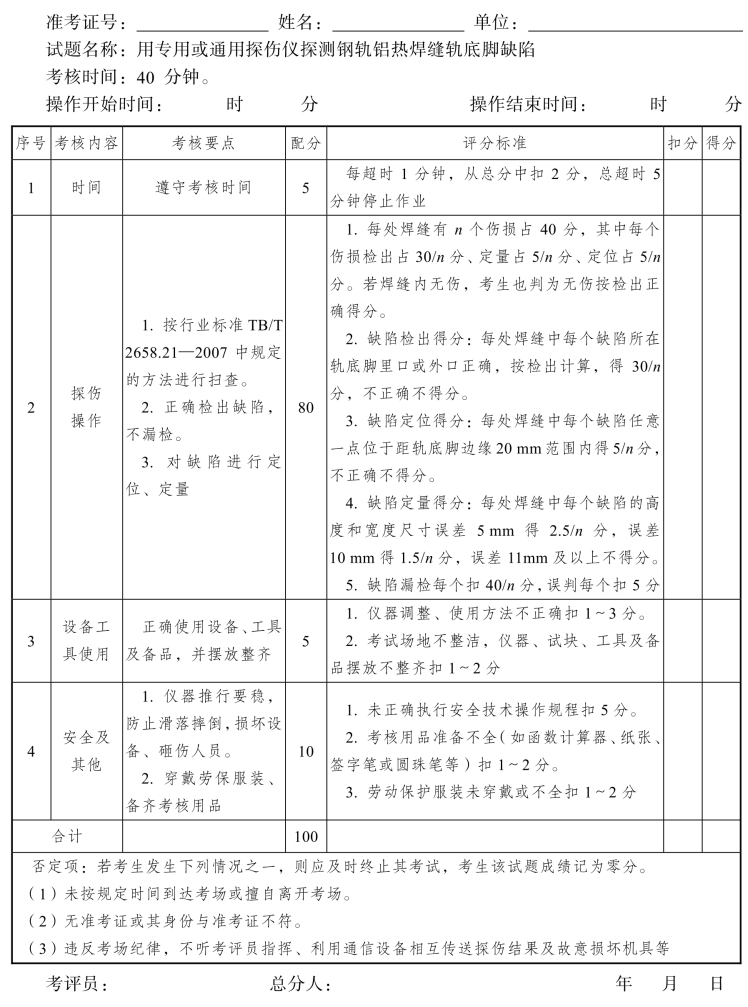

钢轨探伤工高级工操作技能考核评分记录表（11）
钢轨探伤工高级工操作技能考核准备通知单（12）
试题名称：用专用或通用探伤仪探测钢轨焊缝轨头缺陷
考核时间：40分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）专用焊缝探伤仪或通用探伤仪1台。
（2）钢轨焊缝探伤扫查装置1个。
（3）CSK-1A标准试块1块、GHT型钢轨焊缝探伤试块1套。
（4）备用探头：能满足焊缝探伤用的各类单探头、双探头及阵列式探头等。
（5）探伤用60 kg/m钢轨闪光焊头2根，每根长度不少于1.5 m，焊缝居中。2个焊缝断面有n处缺陷（伤损总数一般不超过3处），应有明显的缺陷回波。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（12）
试题名称：用专用或通用探伤仪探测钢轨焊缝轨头缺陷
一、技术要求
1.探伤仪和探头各项技术指标应符合行业标准TB/T 2658.21—2007中的有关规定，调整状态应符合《钢轨探伤管理规则》中的有关规定。
2.对缺陷进行定位、定量。
二、考核要求
1.遵守考场纪律和考核时间。
2.在CSK-1A试块和GHT型钢轨焊缝探伤试块上调整仪器状态。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探伤方法正确，数据记录清楚，伤损判定准确。
3.评分程序：检查探伤方法，分析伤损判定结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

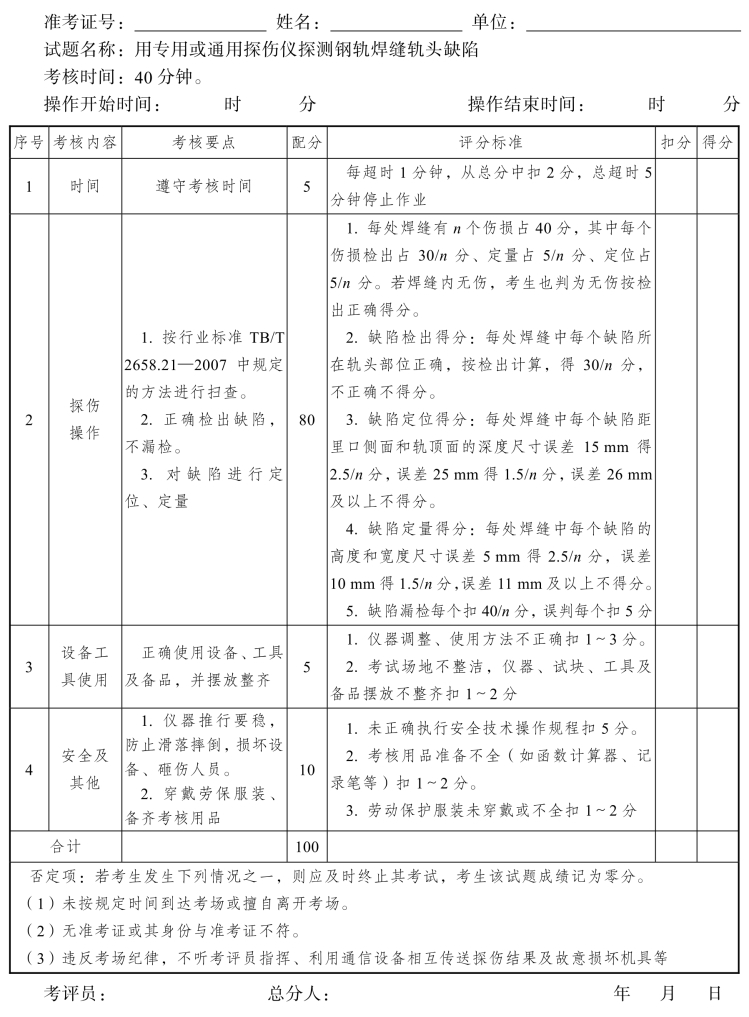

钢轨探伤工高级工操作技能考核评分记录表（12）
钢轨探伤工高级工操作技能考核准备通知单（13）
试题名称：钢轨探伤仪无电源电压外部故障检查及处理
考核时间：30分钟。
一、鉴定站准备
1.材料准备
（1）电源电缆线1条。
（2）保险管（2～5 A）5个。
（3）电源电缆线1条。
（4）电池组1组。
（5）焊锡丝若干。
2.设备准备
（1）钢轨探伤仪1台（有外部故障2处）。
（2）GTS-60C试块1块。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）50 W电烙铁1把。
（3）万用表1块。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（13）
试题名称：钢轨探伤仪无电源电压外部故障检查及处理
一、技术要求
1.修复后的钢轨探伤仪各项技术指标应符合行业标准TB/T 2340—2000中的有关规定。
2.检查（测试）项目：保险管、电源线、电池组、插座情况。
二、考核要求
1.遵守考场纪律和考核时间。
2.排除2处仪器外部故障，在GTS-60C试块上进行调整试验，使仪器能正常工作。
3.考试场地整洁，设备、工具及备品摆放整齐。
三、考核时限
1.准备时间：5分钟。
2.正式排除故障时间：30分钟。
3.试块调试：5分钟。
4.计时从________开始，到________结束。
5.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：检查项目正确，故障发现准确。
3.评分程序：检查测试项目，分析故障排除结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥及故意损坏机具等。

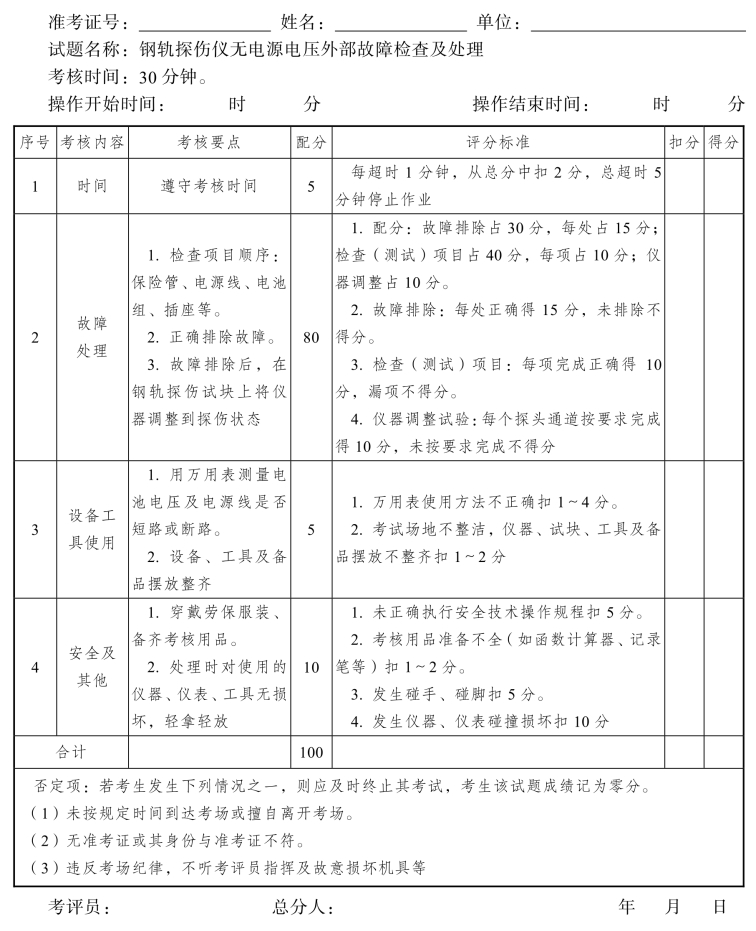

钢轨探伤工高级工操作技能考核评分记录表（13）
钢轨探伤工高级工操作技能考核准备通知单（14）
试题名称：将钢轨伤损输入“钢轨探伤及伤损管理”系统
考核时间：40分钟。
一、鉴定站准备
1.材料准备
某条线路的伤损资料，其中轻伤不少于5处（包含钢轨、焊缝、道岔等）、 重伤不少于3处（钢轨、焊缝、道岔各1处）。
2.设备准备
安装了“钢轨探伤及伤损管理”系统的计算机1台。
3.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于10 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（14）
试题名称：将钢轨伤损输入“钢轨探伤及伤损管理”系统
一、技术要求
按“钢轨探伤及伤损管理”系统要求正确将钢轨伤损数据输入系统。
二、考核要求
1.遵守考场纪律和考核时间。
2.向数据库中输入5处轻伤和3处重伤钢轨伤损数据。
3.考试场地整洁，设备、工具，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：伤损输入方法正确，数据输入准确。
3.评分程序：检查各项操作方法，分析伤损数据输入过程。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥等。

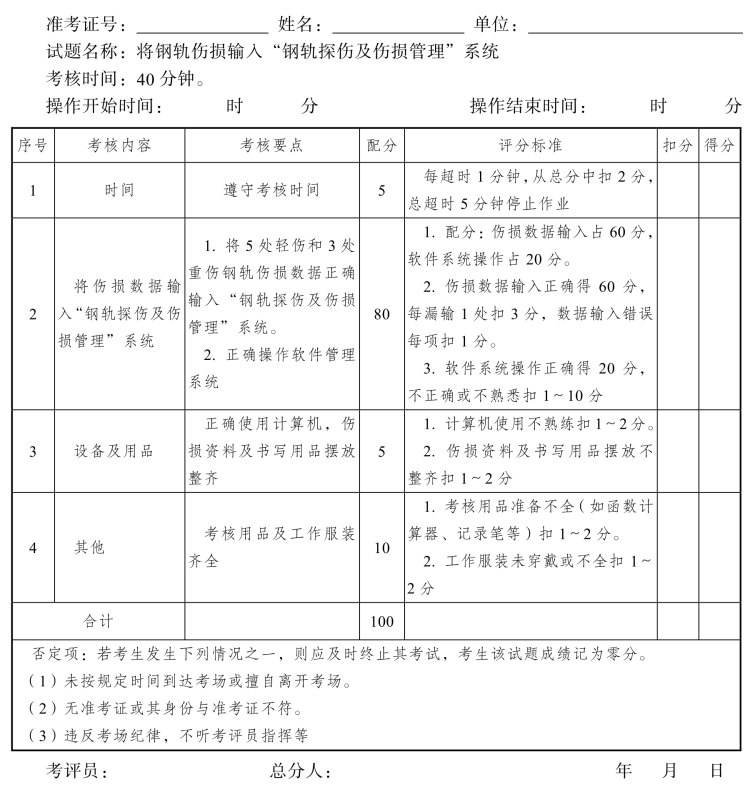

钢轨探伤工高级工操作技能考核评分记录表（14）
钢轨探伤工高级工操作技能考核准备通知单（15）
试题名称：在“钢轨探伤及伤损管理”系统，查询探伤计划完成、周期、伤损等，并且能够打印所查询的资料
考核时间：40分钟。
一、鉴定站准备
1.材料准备
（1）某条线路的伤损资料，其中轻伤不少于15处、重伤不少于15处。
（2）A4打印纸若干。
2.设备准备
（1）安装了“钢轨探伤及伤损管理”系统的计算机1台。
（2）打印机1台。
（3）U盘1个。
3.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于10 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（15）
试题名称：在“钢轨探伤及伤损管理”系统，查询探伤计划完成、周期、伤损等，并且能够打印所查询的资料
一、技术要求
按“钢轨探伤和伤损管理系统”软件系统要求。
二、考核要求
1.遵守考场纪律和考核时间。
2.从伤损数据库中正确查询不同线路的3条探伤计划及完成情况；2个正线区间、1个到发线、1条站专线的探伤周期；2条正线伤损（钢轨母材、焊缝各1条），1条道岔伤损；导出和打印各查询结果。
3.考试场地整洁，设备、工具，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：计划完成、周期、伤损等资料查询、导出、打印操作方法正确，数据资料完整。
3.评分程序：检查操作方法，分析查询和打印过程。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥及故意损坏机具等。
钢轨探伤工高级工操作技能考核评分记录表（15）
钢轨探伤工高级工操作技能考核准备通知单（16）
试题名称：测试0°、70°探头距离-幅度特性，并绘制距离-幅度特性曲线
考核时间：40分钟。
一、鉴定站准备
1.材料准备
（1）耦合剂：黄油（或凡士林、润滑脂）1盒、水10 L、机油500 g。
（2）棉纱若干。
（3）砂纸若干。
（4）钢丝刷1把。
（5）书写板（每人1个）。
2.设备准备
（1）钢轨探伤仪1台（状态良好）。
（2）0°、70°探头各1只。
（3）CSK-1A试块1块、阶梯试块1块、WGT-3试块1块。
3.工、量、刃、卡具准备
（1）适用于钢轨探伤仪工具包1个。
（2）150 mm活动扳手1把。
（3）150 mm钢板尺1个。
（4）2 m钢卷尺1个。
4.考场准备
（1）光照：自然光或100 W白炽灯。
（2）考位安静与外界隔离。
（3）面积不小于20 m2。
（4）室温保持常温。
二、考生准备
（1）劳动保护用品、函数计算器及记录笔等。
（2）准考证、身份证。
钢轨探伤工高级工操作技能考核试卷（16）
试题名称：测试0°、70°探头距离-幅度特性，并绘制距离-幅度特性曲线
一、技术要求
1.探伤仪和探头各项技术指标应符合行业标准TB/T 2340—2012中的有关规定，调整状态应符合《钢轨探伤管理规则》中的有关规定。
2.测试0°、70°探头距离-幅度特性。
3.绘制出距离-幅度特性曲线。
二、考核要求
1.遵守考场纪律和考核时间。
2.在CSK-1A试块上调整仪器状态；在阶梯试块、WGT-3试块上分别检测0°、70°探头距离-幅度特性，并根据检测结果绘制距离-幅度特性曲线。
3.正确执行安全技术操作规程。
4.考试场地整洁，设备、工具及备品摆放整齐，工作服装穿戴齐全。
三、考核时限
1.准备时间：5分钟。
2.正式操作时间：40分钟。
3.计时从________开始，到________结束。
4.规定时间内全部完成不加分，也不扣分。每超时1分钟，从总分中扣1分，总超时5分钟停止作业。
四、考核评分
1.考评人数：3人或以上。
2.评分要点：探伤方法正确，数据记录清楚，特性曲线规则圆润。
3.评分程序：检查测试方法、过程，分析检测结果。
4.评分规则：各项配分扣完为止，不出现负分；考评员按考核评分记录表各自打分，取平均分数为总分，按技能考核评分记录表计算总分。
五、否定项
若考生发生下列情况之一，则应及时终止其考试，考生该试题成绩记为零分。
1.未按规定时间到达考场或擅自离开考场。
2.无准考证或其身份与准考证不符。
3.违反考场纪律，不听考评员指挥、利用通信设备相互传送探伤结果及故意损坏机具等。

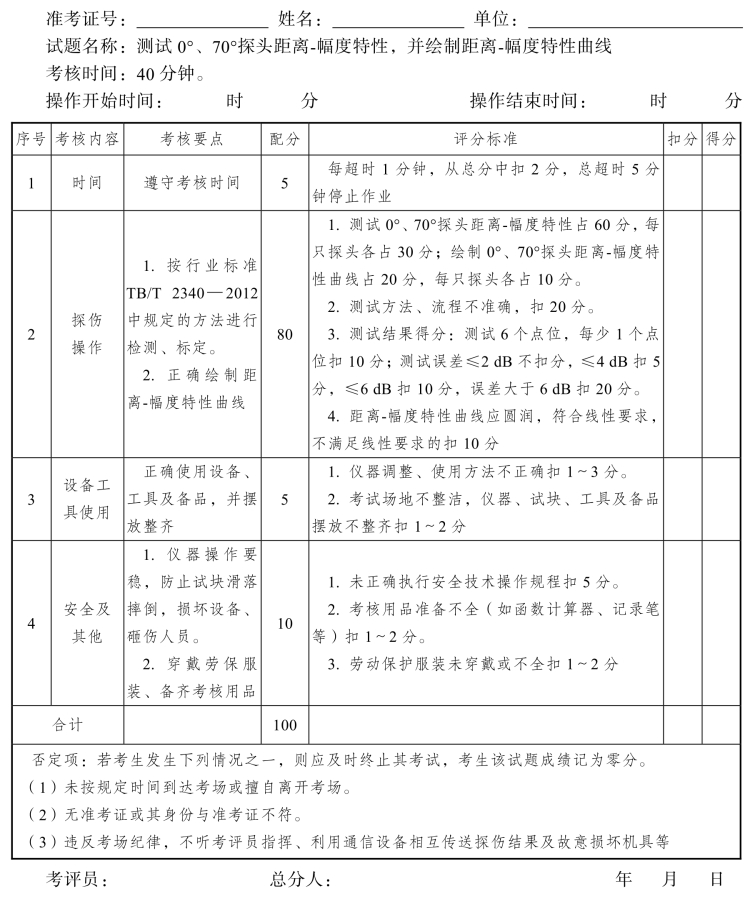

钢轨探伤工高级工操作技能考核评分记录表（16）
