任务九　焊缝探伤仪数据回放

1.试验目的

熟悉SDW-900焊缝探伤仪的数据回放功能。

2.试验内容

SDW-900焊缝探伤仪的数据回放。

3.试验设备

已安装SDW-900焊缝探伤仪回放软件的计算机。

4.操作方法

（1）数据回放。

①选择“文件”→“打开”，载入需要回放的探伤数据，如图2-9-1所示。

图2-9-1　载入需要回放的数据

注：回放时，请确保所要回放的数据文件（.dat）与它的伤损列表文件（.cdx）在同一文件夹。

②载入数据后，可使用“开始”，也可通过拖动进度滑块，或者点击进度条两端的箭头来进行回放。

③回放过程中，可通过点击“向前”、“向后”来控制回放方向，通过“加速”、“减速”来控制1、2、4、8倍速度的变换。

④点击“B超”，可控制B超显示区的显示和隐藏。

⑤勾选“报警暂停”和“伤损暂停”，可分别在遇到报警和伤损时暂停。

⑥在回放过程中，点击“伤损标记”，会弹出伤损标记对话框，可添加，删除和修改伤损，如图2-9-2所示。

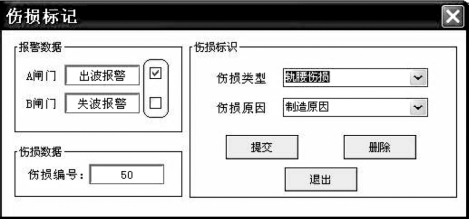

图2-9-2　伤损标记对话框

注：标记伤损时，如果有对应的闸门报警，应将相应的闸门报警后的小方框打上钩。

（2）报警、伤损信息。

通过点击页面切换标签，可以切换报警列表和伤损列表的显示。

①报警列表。

如图2-9-3所示，报警列表中主要有5项：报警时间、扫查部位、A闸门报警、B闸门报警、对应伤损序号。其中，当此报警被标记为伤损的时候，“对应伤损序号”中才有显示。

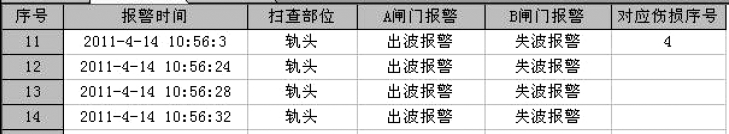

图2-9-3　报警列表

当双击报警表格时，A超和B超将跳转到对应的图像显示，这样方便对报警进行分析。

②伤损列表。

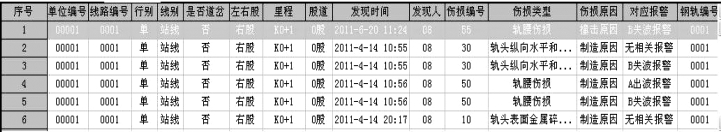

如图2-9-4所示，伤损列表中主要有15项：单位编号、线路编号、行别、线别、是否道岔、左右股、里程、股道、发现时间、发现人、伤损编号、伤损类型、伤损原因、对应报警、钢轨编号。

图2-9-4　伤损列表

当双击伤损表格时，A超和B超将跳转到对应的图像显示，此时，可用伤损标记按钮来对此伤损进行修改或者删除。

当标记、删除或修改伤损标记时，伤损列表的信息也会相应改变。

（3）参数显示。

参数显示主要有三个区域，如“操作界面”（见图2-9-5）中的③④⑥。

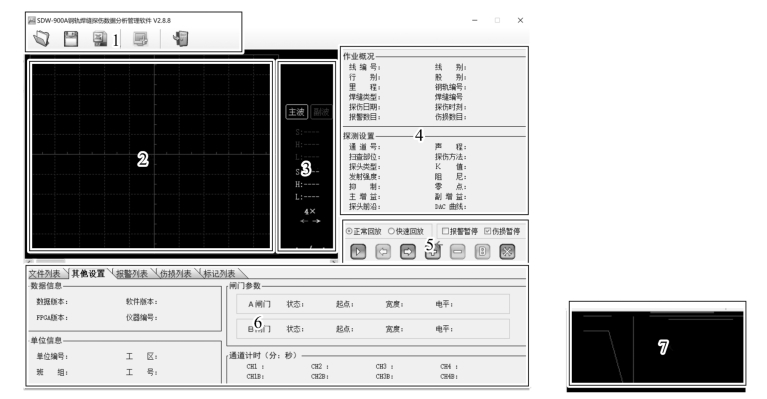

图2-9-5　操作界面

“操作界面”③是回放状态的显示，包括：当前是否有报警或伤损，当前回放速度，当前回放方向，回波声程、水平、深度的显示，回放的时间进度。

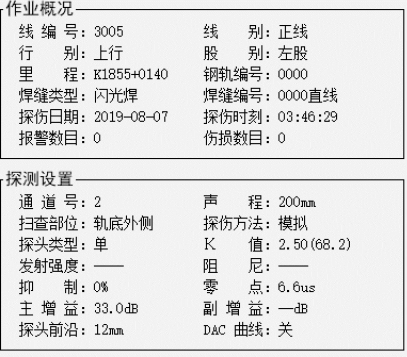

“操作界面”④是主要设置参数，如图2-9-6所示。

图2-9-6　操作界面④

“操作界面”⑥是其他参数，包括数据信息、操作员信息、闸门信息，如图2-9-7所示。

图2-9-7　操作界面⑥

（4）数据保存与输出。

①数据的保存。

当对伤损数据进行修改之后，可点击菜单栏的“文件”→“保存”进行保存。如果在修改后没保存的情况下打开其他文件或者关闭程序时，系统会自动弹出提示对话框（如图）选择是否保存，如图2-9-8所示。

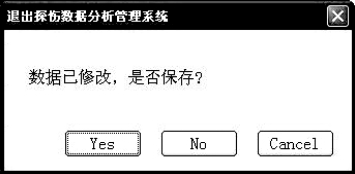

图2-9-8　数据保存提示对话框

保存后的文件为伤损列表文件（.cdx）的备份，后缀为.xdt，备份文件自动放置在数据文件所在目录下的“备份文件”文件夹内。

②数据的输出。

伤损数据可输出两种格式的文件，即.txt和.xls，点击菜单栏的“文件”→“导出”，在打开的对话框中选择需要输出的格式保存，如图2-9-9所示。

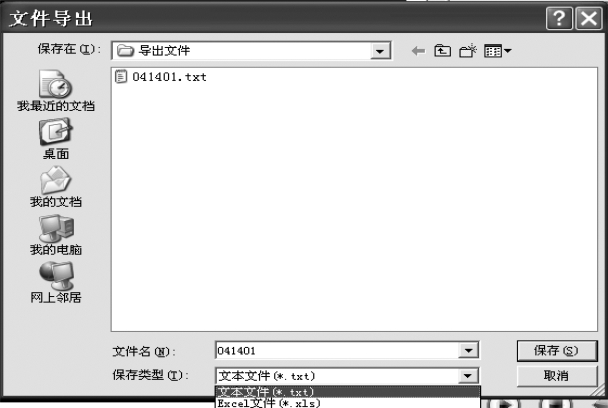

图2-9-9　伤损数据的输出

导出的.txt文件可以直接导入到PWMIS探伤数据管理系统，而.xls文件可用Excel打开，方便日常数据查看及打印。

导出文件自动放置在数据文件所在目录下的“导出文件”文件夹内。

（5）颜色设置及退出。

点击菜单栏的“播放设置”，可将主、副波分别设置为绿、蓝、黄3种颜色，如图2-9-10所示。

图2-9-10　颜色设置

点击菜单栏的文件“文件”→“退出”，或者点右上角的，会弹出退出系统对话框，选“是”，则可退出系统。

（6）伤损信息导入PWMIS的方法。

①伤损数据txt文件的导出。

启动SDW-900钢轨焊缝探伤数据分析管理系统，载入探伤数据后，选择菜单“打开”→“导出”后出现“文件导出”界面（见图2-9-11）。文件名可采用默认，也可自己命名，保存类型选择“.txt”文件，然后点击“保存”按钮即可。

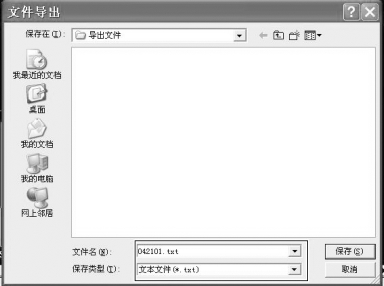

图2-9-11　文件导出界面

导出的txt文件默认存储位置为当前打开数据的文件夹下的“导出数据”文件夹，如图2-9-12所示。

图2-9-12　导出的txt文件默认存储位置

文件打开之后格式如图2-9-13所示，一般不需要再做修改。

图2-9-13　txt文件格式

②伤损数据导入PWMIS。

启动PWMIS系统，选择“钢轨伤损”，进入“钢轨伤损管理系统”，如图2-9-14所示。

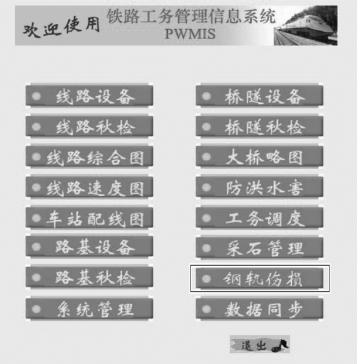

图2-9-14　PWMIS系统界面

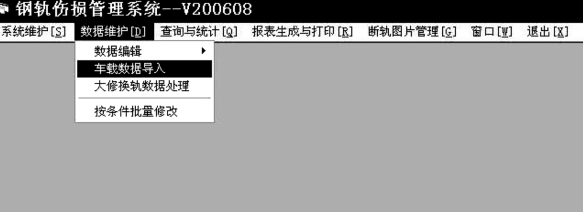

选择菜单中的“数据维护”→“车载数据导入”，如图2-9-15所示。

图2-9-15　选择“车载数据导入”

在弹出的“探伤车数据导入”界面中，使用导入数据文件栏目的“浏览”键选择前面所生成的伤损数据文件导入伤损数据，如图2-9-16所示。

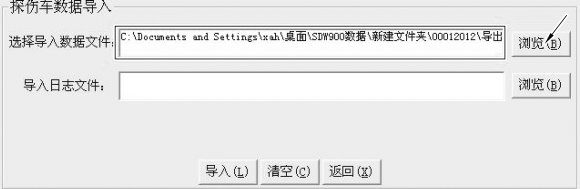

图2-9-16　导入伤损数据

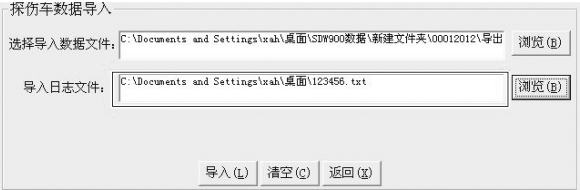

如有日志文件，用导入日志文件栏的“浏览”选择日志文件；如没有日志文件，在导入日志文件栏目内输入一个文件名，如图2-9-17所示。

图2-9-17　导入日志文件

点击“导入”按钮，将选定文件的伤损数据导入到PWMIS系统，完成后会显示导入日志，可查看导入情况，如图2-9-18所示。

图2-9-18　查看导入日志

至此，伤损数据成功导入到PWMIS系统中。
