任务八　焊缝探伤仪数据存储、导出与删除

1.试验目的

熟悉SDW-900焊缝探伤仪的数据存储、导出与删除。

2.试验内容

（1）掌握文件目录结构及文件命名规则；

（2）探伤全程存储；

（3）存储时的伤损标记；

（4）文件的导出与删除。

3.试验设备

（1）SDW-900焊缝探伤仪；

（2）U盘。

4.操作方法

（1）文件目录结构及文件命名规则。

为了便于文件管理和数据查询，文件按一定的路径规则存储（NAND FALSH SD卡存储的目录规则相同）。文件存储按根目录、第二级目录两级结构。

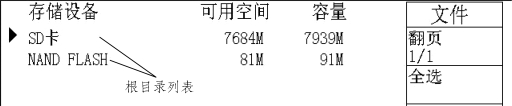

根目录（存储设备列表）如图2-8-1所示。

图2-8-1　根目录

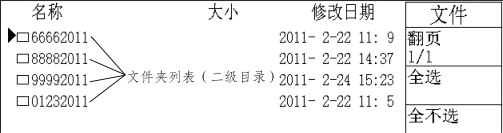

二级目录（文件夹列表）如图2-8-2所示。

图2-8-2　二级目录

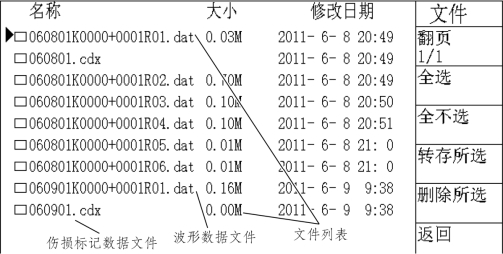

三级目录（波形数据文件与伤损数据文件）如图2-8-3所示。

图2-8-3　三级目录

举例说明文件存储的全路径：

SD卡\012342011\030301K0000+0002R01.dat，其中：StorageCard为SD卡根目录，012342011为第二级目录，030301K0000+0002R01.dat为文件名，“.dat”是后缀。同样，NANDFLASH的存储路径为：NANDFLASH\012342011\030301K0000+0002R01.dat。

第二级目录格式：线编号+年（LLLLYYYY）。

第二级目录的定义为“线编号+年”共8位阿拉伯数字，其中前4位线编号是预置菜单里的线编号，后4位为年。例如：00182011表示保存时线路编号是0018，时间是2011年。

第三级目录下即为回波文件和伤损信息文件，回波文件是以.dat为后缀的数据文件，伤损信息文件以.cdx为后缀。

回波文件名命名规则：

日期（月日）+班组（01～99）+里程（K8888+0000）+股别（L：左，R：右）+序号.dat

例如：030301K0000+0002R01.dat，这个文件名表示探伤日期是3月3日，探伤工的班组是01，探伤的里程是K0000+0002，探的是右股的钢轨，01表示该里程中的第一个数据文件，文件名的后缀是.dat。

伤损信息文命名规则：

日期（月日）+班组（01～99）.cdx

例如：030301.cdx表示3月3日班组01所有标记的伤损信息。

（2）探伤全程存储。

探伤过程中，按下键，仪器开始存储，此时仪器屏幕右下方的存储符号将会闪烁，探伤结束后再按结束存储，此时符号消失。（每个焊缝存储一个文件。）

注意：在存储前请设置正确的系统时间、预置菜单里的所有参数，以便于存储的文件用作事后分析管理。

（3）存储时的伤损标记。

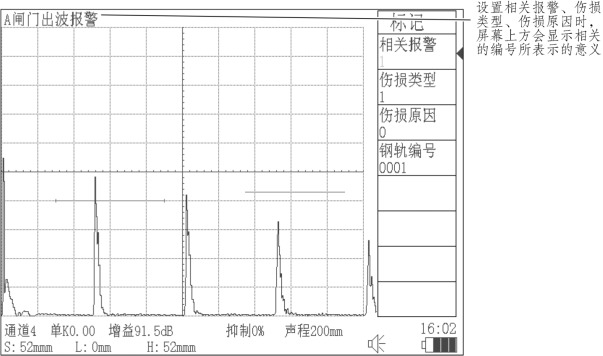

仪器提供伤损标记功能。在探伤的储存过程中，如果出现了报警，探伤作业人员如果判断此报警为伤损，可按键，进入伤损标记菜单，设置好相关报警、伤损类型、伤损原因、钢轨编号，然后再按键，完成伤损标记，退出标记菜单，回到收发菜单。操作步骤如图2-8-4所示。

图2-8-4　伤损标记

注意：只有在文件存储的时候才能标记伤损。

（4）文件的导出与删除。

在介绍文件的删除和导出前介绍光标在列表和菜单键之间切换、进入文件夹、选中文件夹或文件3个操作。

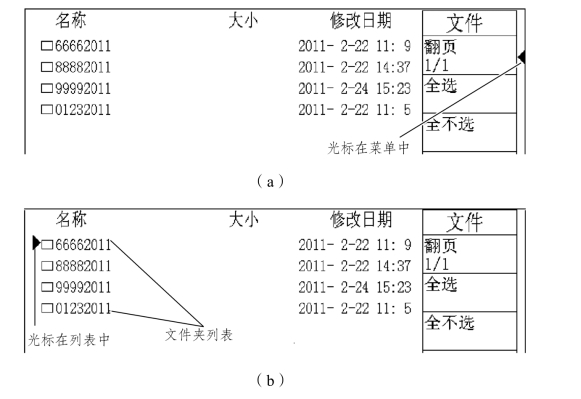

①光标在列表和菜单键之间切换：当列表进入根目录下后，按键光标即可在菜单和列表之间切换，如图2-8-5所示。

图2-8-5　光标在列表和菜单键之间切换

②进入文件夹：旋转旋钮使光标指向您要进入的文件夹，按下旋钮即可进入此文件夹。

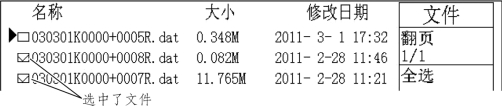

③选中文件夹或文件：旋转旋钮使光标指向您将要选中的文件夹或文件，按下“”键，此时该文件夹或文件前会标记“√”，再按下“”则撤销选中，此时“√”消失，如图2-8-6所示。

图2-8-6　选中文件夹或文件

在文件选中或撤销时，用按下旋钮的动作取代按下“”键的动作也可以达到同样的效果。

④导出文件或文件夹。

仪器可以将SD卡或NANDFLASH中所有文件夹一起导出，也可以将某些选中的文件导出。以导出根目录下所有的文件夹为例，先将U盘插入仪器的USB接口，然后按下，进入根目录列表，再进入文件夹列表。

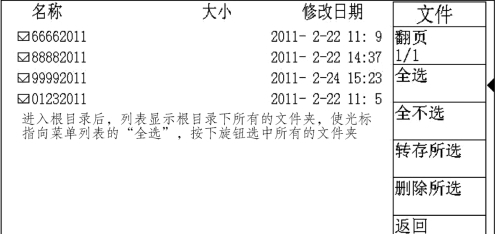

进入文件夹列表后，列表显示当前根目录下所有的文件夹，使光标指向菜单列表的“全选”，按下旋钮选中所有的文件夹，此时所有的文件夹名前会打“√”，如图2-8-7所示。

图2-8-7　选中所有文件夹

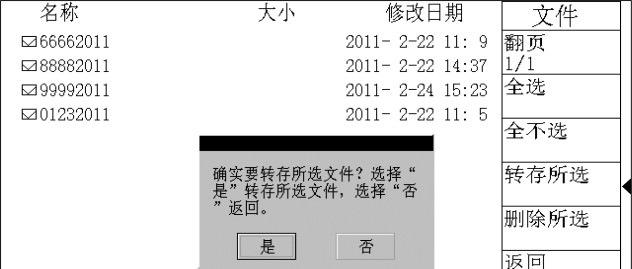

再移动光标指向“转存所选”，然后按下旋钮，将会弹出一个对话框询问您是否要转存所选文件，旋转旋钮选中“是”，如图2-8-8所示。

图2-8-8　转存文件对话框

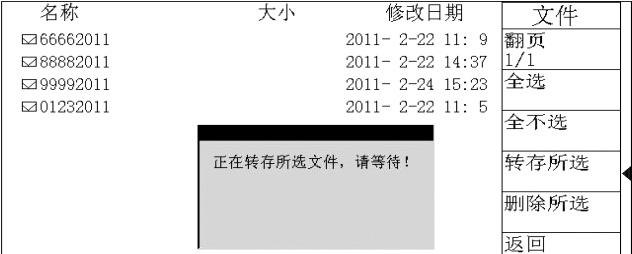

然后按下旋钮，开始将文件转存到U盘，这时将出现“正在转存所选文件，请等待！”的提示框，转存完毕后提示框会自动消失，如图2-8-9所示。

图2-8-9　转存文件

⑤删除文件或文件夹。

删除文件或文件夹的操作同导出文件或文件夹类似。

⑥文件的回放。

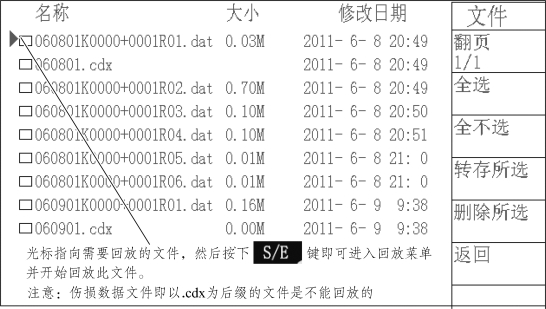

按下文件菜单，逐级进入到存储的第三级目录，旋转旋钮使旋钮指向需要回放的文件，然后按下键进入回放菜单，并开始回放该文件，如图2-8-10所示。

图2-8-10　选择需要回放的文件

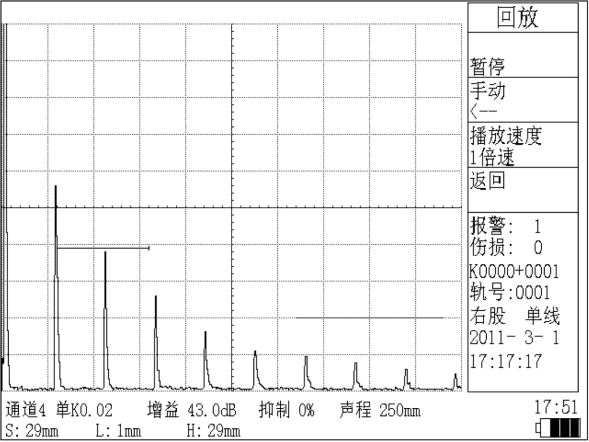

按下后开始播放此文件，如图2-8-11所示。

图2-8-11　回放文件

播放完毕后，如果要回到文件列表查看文件，这时可以使光标指向回放菜单的“返回”项，按下旋钮即可返回到文件列表，此时屏幕显示文件列表。
