任务六　焊缝探伤仪探头标定——GHT-5试块

1.试验目的

熟悉SDW-900焊缝探伤仪的使用方法和60kg/m轨焊缝探伤灵敏度的校准。

2.试验内容

（1）测定0°探头探伤灵敏度；

（2）测定单斜探头（K2.5）探伤灵敏度；

（3）测定双圆弧探头（副增益）灵敏度；

（4）测定扫查架副增益单斜探头（K1）探伤灵敏度。

3.试验设备

（1）仪器：SDW-900焊缝探伤仪；

（2）探头：K1探头、K2.5探头、双圆弧探头各一只；

（3）试块：GHT-5试块。

4.操作方法

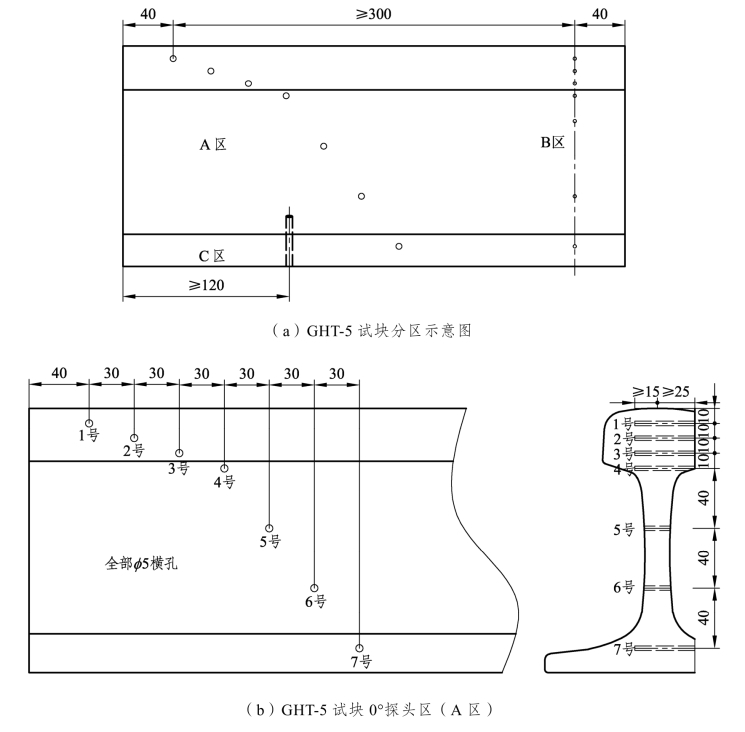

GHT-5试块及其分区如图2-6-1所示。

图2-6-1　GHT-5试块及其分区

（1）仪器调节。

①闸门调节；

②前沿及零点设置。

（2）0°探头探伤灵敏度调试。

将0°探头置于GHT-5试块A区7号横孔，将反射波最高调整到满幅度的80%，然后根据探测面情况进行适当表面耦合补偿，一般为2～6 dB，作为0°探头的探伤灵敏度。

（3）K2.5探头探伤灵敏度调试。

①轨头：将探头置于GHT-5试块探测B区5号横孔，前后移动探头使5号横孔反射波最高达满幅度的80%，然后进行适当表面耦合补偿，一般为2～6 dB，作为K2.5探头探测轨头部位的探伤灵敏度。

②轨底：将探头置于GHT-5试块探测C区2号竖孔，找到二次反射波最高调整到满幅度的80%，然后根据探测面情况进行适当表面耦合补偿，一般为2～6 dB，作为轨底单探头探伤灵敏度。

（4）测定双圆弧探头（副增益）灵敏度。

将双圆弧探头置于GHT-5试块探测试块C区2号竖孔，找到二次反射波最高调整到满幅度的80%，然后根据探测面情况进行适当表面耦合补偿，一般为2～6 dB，作为双圆弧副增益探头探伤灵敏度。

（5）测定扫查架副增益单斜探头（K1）探伤灵敏度。

将探头置于GHT-5试块B区8号横孔，将反射波高调整到满幅度的80%，然后根据探测面情况进行适当表面耦合补偿（一般为2～6 dB），作为K0.8～K1探头探测轨头和轨腰部位的探伤灵敏度。

（6）注意事项。

①注意仪器设置，探头前沿和通道变换更改。

②在测试中需注意仪器出波位置与试块所探测位置是否一致，出波后用直尺量一下是否一致。
