任务五　焊缝探伤仪探头标定——GHT-1试块

1.试验目的

熟悉SDW-900焊缝探伤仪的使用方法和60 kg/m轨焊缝探伤灵敏度的校准。

2.试验内容

（1）测试双圆弧主增益（K2.5）探头探伤灵敏度。

（2）测定扫查架主增益单斜探头（K1）探伤灵敏度。

3.试验设备

（1）仪器：SDW-900焊缝探伤仪。

（2）探头：K1探头1只，双圆弧K2.5探头2只。

（3）扫查架1套。

（4）试块：GHT-1试块。

4.操作方法

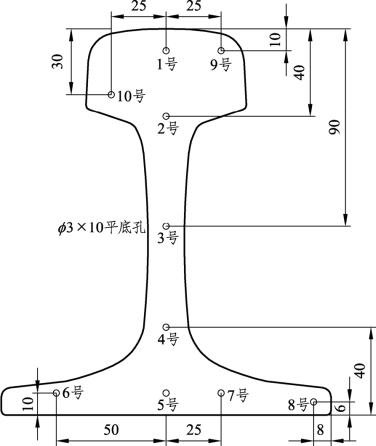

GHT-1试块如图2-5-1所示。

扫查架扫查灵敏度校准

图2-5-1　GHT-1a双控头试块

（1）仪器调节。

①闸门调节；

②前沿及零点设置。

（2）双圆弧主增益探头探伤灵敏度。

将双K2.5圆弧探头置于GHT-1试块a区轨底三角区圆弧区找到5号平底孔反射波调节衰减器使其波高80%为基准，然后根据探测面情况进行适当表面耦合补偿，一般为2～6 dB，作为双K2.5圆弧探头主增益探伤灵敏度。

（3）扫查架主增益单斜探头（K1）探伤灵敏度。

将带定位扫查架的双斜探头置于GHT-1试块轨头，探测试块GHT-1区轨腰4#孔位的φ3平底孔，波高80%为基准。

（4）注意事项。

①注意仪器设置，探头前沿和通道变换更改。

②在测试中需注意仪器出波位置与试块所探测位置是否一致，出波后用直尺量一下是否一致。

③探测中均需找到最高波。
