任务四　焊缝探伤仪水平线性与保护膜衰减值测试

1.试验目的

熟悉SDW-900焊缝探伤仪的水平线性与保护膜衰减值测试。

2.试验内容

（1）测试探伤仪的水平线性；

（2）测试探头保护膜衰减值。

3.试验设备

（1）仪器：SDW-900焊缝探伤仪；

（2）探头：0°探头；

（3）试块：CSK-IA试块。

4.操作方法

（1）测试探伤仪的水平线性。

①仪器按要求接入电源，探伤仪的0°探头与仪器连接。

②开启电源开关。

③0°探头探测CSK-1A试块厚度25 mm底面，如图2-4-1所示。

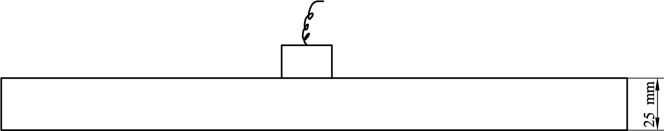

图2-4-1　CSK-1A试块厚度25 mm底面

④探头置于试块上，保证探头耦合良好。调节衰减器得10次底面回波，并分别读出B2、B4、B6、B8、B10波高为50%时，波前沿所对应的荧光屏刻度读数L2、L4、L6、L8、L10。

0°探头水平线性与垂直线性测试

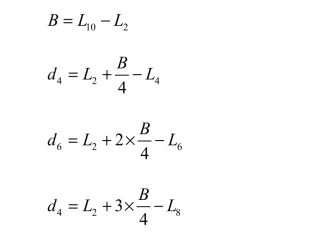

⑤将L2、L4、L6、L8、L10带入公式进行水平线性误差计算：

测试结果误差：≤±1%。

注意仪器声程，声程250 mm时才会有10次回波。

（2）测试探头保护膜衰减值。

①仪器接入电源，探头与仪器的测量通道连接。

②开启仪器开关。

③探头带保护膜探测CSK-1A试块R100圆弧。

④探头置于试块上，保证耦合良好，前后移动探头，调节仪器衰减器，使最高波反射为80%时记下读数W1。

⑤去掉保护膜，保持探测条件不变，重复步骤④得出W2。

⑥衰减值W′=W1-W2。
