任务三　斜探头入射点和折射角的测试

1.试验目的

熟悉SDW-900焊缝探伤仪的使用方法和斜探头性能测试指标的测试方法。

2.试验内容

（1）测定斜探头的入射点；

（2）测定斜探头的折射角。

3.试验设备

（1）仪器：SDW-900焊缝探伤仪；

（2）探头：K1探头、K2.5探头各1只；

K2.5探头前沿与折射角测试

（3）试块：CSK-IA试块。

4.操作方法

（1）仪器调节。

①按探伤工艺对探头组合要求组装和连接探头。

②打开仪器电源开关检查仪器显示是否正常。

（2）斜探头入射点测试（见图2-3-1）。

图2-3-1　斜探头入射点测试示意

①将探头置于CSK-IA试块（见图2-3-2）R100和R50圆弧，保证耦合良好，探头和试块侧边平行。

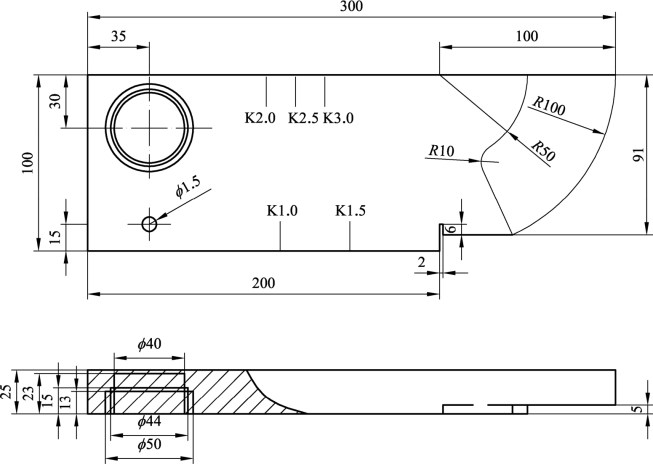

图2-3-2　CSK-IA试块

②前后移动探头，调节仪器增益使圆弧最高回波达到80%。

③量取试块前端至探头前沿距离M，并重复该步骤3次，取3次测量平均值。

前沿长度L计算：L＝100-M

（3）斜探头折射角（K值）测试（见图2-3-3）。

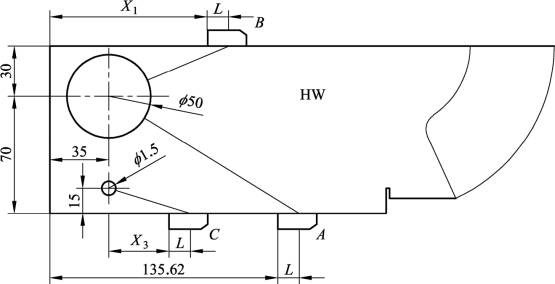

图2-3-3　斜探头折射角（K值）测试示意

①将探头置于CSK-IA试块上测试：K1探头置于A位置；K2探头置于B位置。

②前后移动探头，调节仪器增益使横通孔最高回波达80%。

③测量试块端面至探头前沿距离X，并重复该步骤3次，取3次测量的平均值。

④K1探头测量值X2带入下式计算得折射角β。

K2.5探头测量值X1带入下式计算得折射角β。

（4）注意事项。

①K1探头折射角为45°，K2.5探头折射角为68.2°。

②K=tanβ。

③测试折射角结果误差：≤±2°。
