任务二　焊缝探伤仪基础操作

1.试验目的

熟悉SDW-900数字式钢轨焊缝探伤仪DAC曲线的制作与应用。

2.试验内容

（1）探伤仪模式切换；

（2）探伤仪通道选择；

（3）上道设置；

（4）探测设置。

3.试验设备

SDW-900数字式钢轨焊缝探伤仪。

4.操作方法

请注意DAC曲线与全程存储不能同时使用，所以当存储的时候DAC菜单栏的操作是被关闭的，同样在进入DAC菜单栏后，按键无法开始或结束当前的存储，需要退出DAC 菜单才能开始或结束全程存储。

（1）DAC曲线的制作。

①DAC曲线（DAC主菜单）设为“开”。注：如果打开DAC前使用补偿功能，打开DAC后将自动关闭补偿功能；如果打开DAC前探头类型为一发双收，打开DAC后将自动变为单探头。

②将探头与参考试块耦合，使第1个参考回波达到最高点，并调节增益将幅度调到80%（此时的增益作为基准增益）。

③调节A闸门，套住第1个参考回波。

④按下按键，屏幕上显示所画出来的曲线，“DAC回波”的值自动置为“1”。注：第1个回波参考点的增益作为基准增益，当第1个回波参考点确定以后，增益的改变以“基准增益+/-××dB”表示。

⑤移动探头使下一个参考回波达到最高点，并调节增益将幅度调到80%（此时增益为基准增益+/-××dB），重复上述记录过程记录下本次的回波参考点，并画出DAC曲线，每记录一个回波参考点DAC曲线重画一次，并且DAC回波值自动增加1。图2-2-1为使用BH-50标准探头的多次回波制作的DAC曲线。

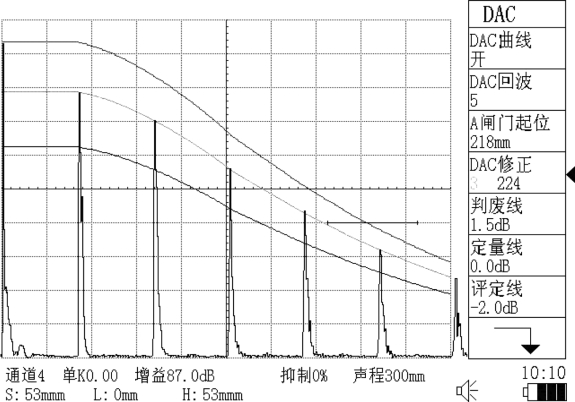

图2-2-1　使用BH-50标准探头的多次回波制作的DAC曲线

注：制作1条DAC曲线记录的回波参考点越多，DAC曲线越精确，最多可以记录10个回波参考点。

（2）DAC曲线的修正。

在制作DAC曲线的过程或者在应用DAC曲线的时候，可以修改DAC回波参考点的幅度。具体操作：

①在使用DAC曲线或者应用DAC曲线的时候，使光标指向DAC修正，并按下旋钮选择DAC修正，DAC修正的第1个数值（回波参考点的序号）变为灰色，旋转旋钮选择所需修正的DAC回波参考点，如图2-2-2所示。

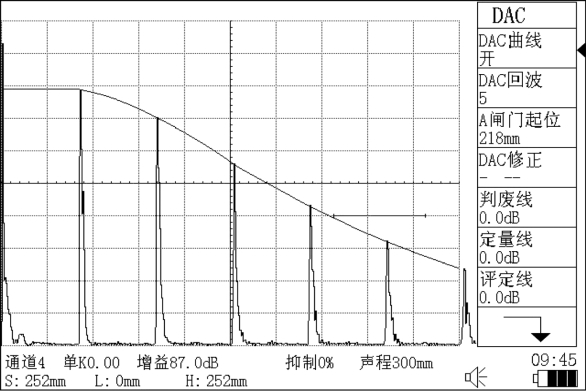

图2-2-2　修正的DAC回波

②按下旋钮，DAC修正的第2个值（回波参考点的幅度）变为灰色，旋转旋钮将回波参考点的幅度调节到适当的幅度，这时DAC曲线会随着幅度的调节而变化，如图2-2-3所示。

图2-2-3　DAC曲线调节示意

③按下旋钮，退出DAC修正。

注意：修正DAC曲线后需要存储曲线，否则下次导出此曲线的时候所修改的回波参考点将没有变化。

（3）DAC曲线的应用。

应用DAC曲线对回波进行评价，必须首先满足以下条件：

①DAC曲线（距离振幅曲线）必须已经做出来。

②一组DAC曲线仅适合用于制作该曲线时所使用的探头，即使相同型号的不同探头也不能共用同一组DAC曲线，特殊情况下使用，也应事先进行验证。

③仅适用于检测参考试块材质相同的材料。

④影响回波幅度的所有参数的设置必须与制作曲线时相同，尤其是以下参数：抑制、阻尼、发射强度。

⑤DAC曲线作为回波评价的使用：

设置DAC主菜单中的判废线、定量线、评定线。

设置DAC主菜单的曲线选择，选择作为报警判别的基准。

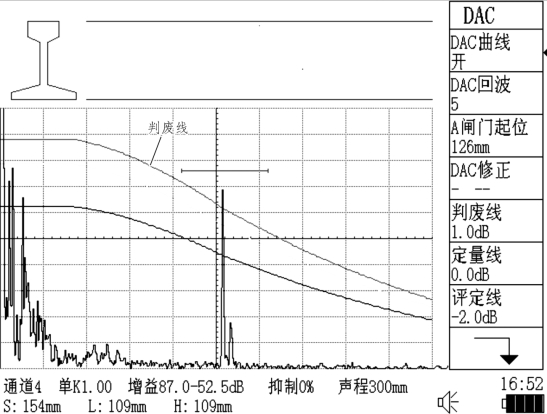

将闸门主菜单的A闸门方式设置为正（出波报警），移动A闸门位置，使A闸门罩住回波，如果回波高度高于所选择的曲线，则报警，否则不报警。如图2-2-4所示。

图2-2-4　闸门报警
