任务一　焊缝探伤仪基础操作

1.试验目的

熟悉SDW-900数字式钢轨焊缝探伤仪回波声程、水平、深度计算，扫查架或模拟方法探伤等基本设置。

2.试验内容

（1）探伤仪模式切换；

（2）探伤仪通道选择；

（3）上道设置；

（4）探测设置。

3.试验设备

SDW-900数字式钢轨焊缝探伤仪。

4.操作方法

（1）回波声程、水平、深度计算。

仪器提供了快捷的回波的声程、水平、深度的计算方式，不需要人工做数学计算。仪器有2种计测模式：自动计测模式和手动计测模式。按键在手动与自动模式之间切换。

自动模式：自动模式时，仪器自动计算出波报警闸门内波幅超过此闸门的回波的声程、水平、深度。如果出波报警闸门内没有波幅超过此闸门的回波，仪器计算第一个波幅超过20%的回波的声程、水平、深度。

手动模式：当需要计算不在闸门内的回波的声程、水平、深度时，按下按键，光标将从菜单区移动到波形区域下方中间（见图2-1-1），旋转旋钮光标将前后移动，此时屏幕最下方“测量参数区”的S、L、H将显示出光标位置所指示的声程、水平、深度。在使用计测功能时，按下旋钮，光标的移动在每次步进1大格和每次步进1个点之间切换，这样可以快速准确地使光标移动到需要计算的位置。当使用完计测功能后再按按键光标回到菜单栏，退出手动模式，回到自动计算模式。

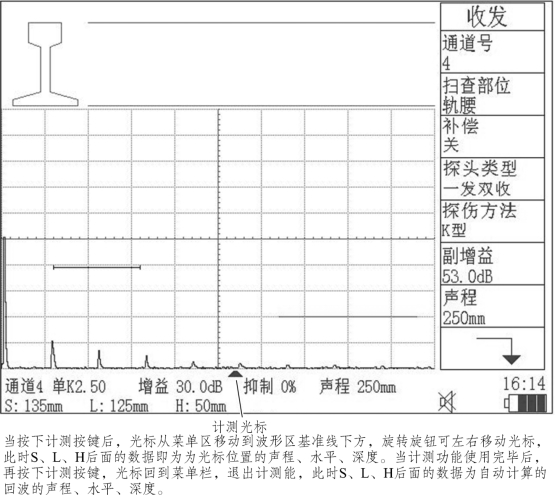

图2-1-1　计测手动模式

（2）扫查架或模拟方法探伤。

①使用扫查架串列式探伤。

SDW-900数字式钢轨焊缝探伤仪提供了钢轨某些部位的专用扫查架，使用专用扫查架能够大幅提高探伤效率，并且能够使仪器准确地绘制出B超。使用扫查架探伤的步骤如下：

● 将扫查架的探头接为串列式方式，拨动扫查架“前、中、后”开关，设置好两探头的距离（例K1探头探测60轨轨腰：距离为2×176 mm）。固定在钢轨焊缝的一侧，接上探头，并将扫查架的电缆接到仪器的GX-16扫查架接口上（注意扫查架探头要接正确）。

K1探头灵敏度校准

● 设定好当前的通道、是否补偿、探头类型、声程、K值、增益、零点等仪器探伤的相关参数。将扫查部位设定为需要扫查的部位（注意：不同的部位使用不同的扫查架），然后将探伤方法设定为串列式。

● 拨动扫查架开关到“前”，使探头从扫查架两头向中间运动，当探头到达扫查架最中间时，拨动扫查架开关到“后”使探头从扫查架中间向两头运动，这样就完成了一次扫查（注意要严格按照此过程扫查）。这个过程中如果有声程“S”大于25 mm并且幅度高于50%的回波，仪器会绘制出B超。

②使用V型探伤或模拟探伤。

SDW-900数字式钢轨焊缝探伤仪还提供了模拟方法和V型探伤，以便于在手动使探头移动的时候仪器也能绘制出B超。V型探伤需要使用“一发双收”的方式，利用发射探头接收到的回波才能绘制出B超（因为接收探头在无伤的情况下始终有回波）。V型探伤方法和模拟探伤绘制B超的操作类似，以模拟探伤为例：

● 仪器接好探头。

● 设定好当前的通道、是否补偿、探头类型、声程、K值、增益、零点等仪器探伤的相关参数。将扫查部位设定为需要扫查的部位。

● 探伤方法设定为“模拟开始”然后按下旋钮退出探伤方法设定，大约3 s后仪器屏幕上方会有一个进度条从左往右运动，此时手动移动探头从距离焊缝200 mm的位置往焊缝中心移动进行探伤，移动速度应与探头保持同步（速度大约为1.6 cm/s），此时若有声程“S”大于25 mm并且幅度高于50%的回波，仪器会绘制出B超（B超位置及图形的真实性取决于探伤时探头移动与进度条运动的同步程度，移动速度越接近进度条运动速度，B超图形的大小及位置越接近于实际伤损的大小及位置）。当进度条移动到B超区域的中部时，等待大约3 s，仪器自动清除B超图形，然后进度条再从右往左倒退运动，此时移动探头从焊缝中心往焊缝一侧与进度条同步移动，进行探伤。如此，来回探伤，这个部位的模拟探伤结束后，将探伤方法设置为“模拟结束”仪器自动清除B超和进度条，模拟探伤结束。
