项目二　焊缝探伤基础实操

学习目标

1.知识目标

（1）掌握SDW-900数字钢轨焊缝探伤仪组成、界面、按键功能。

（2）掌握SDW-900数字钢轨焊缝探伤仪各探头A显、B显回波。

（3）掌握SDW-900数字钢轨焊缝探伤仪维护与注意事项。

2.能力目标

（1）能够完成SDW-900数字钢轨焊缝探伤仪界面识别与基本操作。

（2）能够识别SDW-900数字钢轨焊缝探伤仪A显、B显出波，并判断钢轨是否有伤损，找到钢轨伤损位置。

（3）能够利用SDW-900数字钢轨焊缝探伤仪对标准试块进行伤损识别与探头标定。

（4）能够对SDW-900数字钢轨焊缝探伤仪进行保养。

3.素质目标

（1）培养学生的爱国主义情怀和民族自豪感。

（2）培养学生爱岗敬业、遵纪守法的职业精神、岗位精神。

（3）培养学生求真务实、踏实严谨、吃苦耐劳、精益求精的优秀品质。

知识学习

1.SDW-900数字钢轨焊缝探伤仪概述

（1）结构及接口。

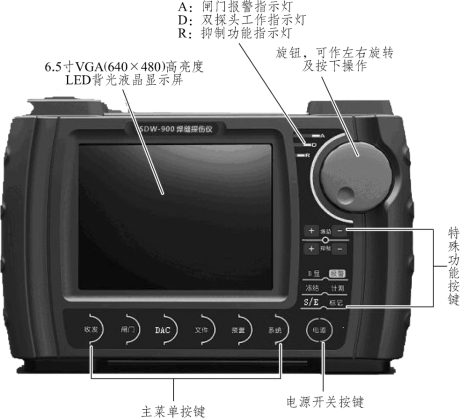

仪器正面的外观如图2-0-1所示。

图2-0-1　SDW-900数字钢轨焊缝探伤仪正面外观

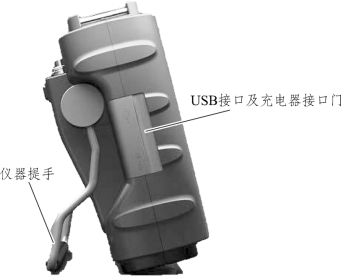

仪器侧面的外观与结构如图2-0-2所示。

图2-0-2　SDW-900数字钢轨焊缝探伤仪侧面外观

SDW-900A焊缝探伤仪背面的外观与结构如图2-0-3所示，背面有8个连接口，面向屏幕从左至右每2个1组即为焊缝探伤仪4个通道，每个通道分为主副增益，在接口上都有标识（“T”代表副增益接口表示既可以发出声波又可以接受声波、“R”代表主增益接口表示只能接受声波），连接探头时的接口选择与探伤时的通道、探伤模式有关系。

图2-0-3　SDW-900数字钢轨焊缝探伤仪背面外观

（2）仪器画面显示。

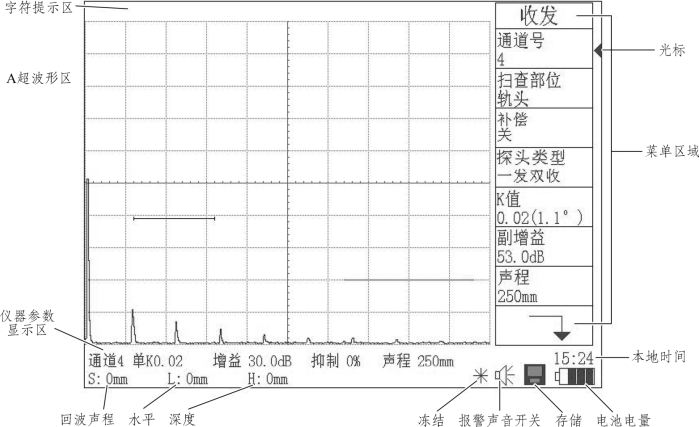

仪器画面显示含义如图2-0-4所示。

图2-0-4　SDW-900数字钢轨焊缝探伤仪显示画面

通道号：焊缝仪有4个通道，选择不同的通道可进行不同方法的探伤，1通道一般做纵波单探头探伤时使用，2通道一般做横波单探头探伤时使用，3探头一般做双探头探伤时使用，4通道一般做串列式扫查使用，在不同的条件下作业各个通道的选择有所不同，灵活使用仪器才能更好地完成任务。

①扫查部位：根据探伤时的部位进行更改，包含轨头、轨腰、轨底内侧、轨底外侧、其他。

②补偿：相当于灵敏度变更的一键操作，固定提高或减少相应的数值。

③探头类型：一般根据通道或实际操作选择相应的探头类型，包含3种类型：单探头、一发双收、一发一收。

④探伤方法：根据实际操作选择模拟、k型或串列式中的一种。

⑤副增益：使用双探头时可通过变更其数值来调节副增益灵敏度。

⑥声程：当前探伤过程中的最大声程，可视情况变更。

⑦零点：可理解为实际出波与理论出波位置的偏差，实际操作中往往需要配合使用试块对零点进行校正。

⑧S、L、H：表示回波的声程、水平、深度信息。

（3）仪器屏幕显示模式。

①通用的A型扫描模式，如2-0-4所示。

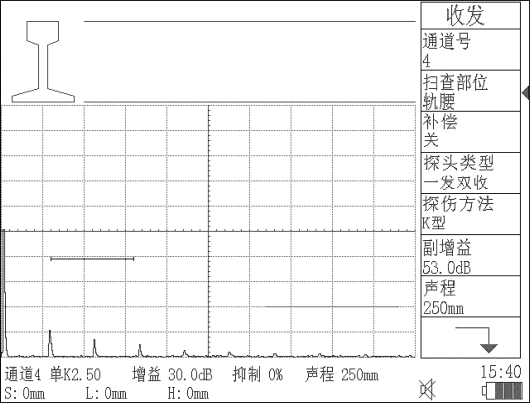

②A、B超同时显示模式，通过按“B显”键激活A、B同显探伤模式，如图2-0-5所示。

图2-0-5　SDW-900数字钢轨焊缝探伤仪显示画面

（4）工作电源。

仪器使用配备的11.1 V、8 800 mA·h锂电池供电。当仪器需要充电时必须关机充电，使用本仪器标配的12.6 V/2 A充电器充电，充电时仪器不能开机。充满电时，充电器的绿色指示灯会亮。充电时间不超过12 h。

（5）开关机。

关机状态下按键即可开机，开机后仪器直接进入收发菜单。开机状态下长按键大约2 s关机。如果仪器在使用过程中出现死机，可以长按此键大约4 s关机，当仪器长时间（半小时）不用时，请关机以便节约电池能量。

（6）主菜单按键。

SDW-900的主菜单主要有7个大项，分别是仪器面板下方从左到右排列的6个主菜单按键（收发、闸门、DAC、文件、预置、系统），以及右下的标记按键，每个主菜单包括若干的子菜单项。按主菜单按键进入相应的主菜单。

：包括通道参数、探头参数、扫查参数的所有设置的项目。

：A、B闸门所有的设置。

：DAC曲线的制作和使用。

：用于浏览存储的文件，以及对文件的转存删除等操作。

：设置探伤的股别、里程、轨型、线编号、工号等信息。

：设置仪器的一些系统参数。例如：显示模式、屏幕亮度、报警音量、系统时间等。

：发现伤损后标记伤损的相关报警、伤损类型、伤损原因、钢轨编号。

（7）特殊功能键。

仪器面板右方有10个按键，除标记以外为特殊功能按键，一共9个特殊功能按键。

：这2个按键控制主增益的增加和减少，每按一次步进0.5 dB，长按不松开则主增益会快速连续的增加或减少，主增益的数值会显示在“参数显示区”的增益之后。

：这2个按键控制抑制的增加和减少，每按一次步进0.5 dB，长按不松开则抑制会快速连续的增加或减少。

：按下此键激活A、B超同时显示的模式，此时可以在屏幕的上方看到B超图像，再按此键，取消B超显示，回到只显示A超的模式。

：按下此键开启报警声音，屏幕右下方显示；再按此键关闭报警声音，屏幕右下方显示。

：按下此键冻结屏幕显示，此时屏幕右下方出现标志。

：按下此键计算回波的声程、水平、深度，详细说明请参照“计算回波声程、水平、深度”。

：探伤作业全程记录的开始与结束，按下此键开始存储回波数据，再按此键结束存储。详细说明请参照“文件存储”。

（8）SDW-900A焊缝探伤仪常用探头。

SDW-900A焊缝探伤仪配套使用的探头种类比较多，但这些探头间的区别在于声波入射角度的不同，通过在探头中加入斜楔来改变声波的入射角度，以此来制造探伤中使用的直探头和斜探头达到用不同波型检测的目的。其主要使用的探头大致包括纵波直探头和横波斜探头2种。

在一般工作中对焊缝进行常规检查的情况下使用的探头及连接方式：

①一通道配合直探头进行扫查，探头通过连接线接主机“T”接口；

②二通道结合实际情况配合使用不同折射角度的单探头扫查，探头通过连接线接主机“T”接口；

③三通道可选择不同角度的双圆弧探头或2个一般斜探头进行扫查，使用时注意区分主增益和副增益，接线时主增益接“R”接口，副增益接“T”接口，探伤方式选择“一发双收”；

④四通道在工作中一般使用扫查架配合相应的斜探头进行串列式扫查，主机端接线方式同三通道类似，扫查架端需注意主增益接受探头靠近扫查架旋钮。

焊缝探伤的过程中之所以会有各种不同折射角度的探头，其中一个因素是为了便于在探伤过程中发现不同取向、类型、大小的缺陷，因此在进行焊缝探伤时，灵活地运用多角度的探头按照不同的扫查方式进行检测有利于发现缺陷。

2.SDW-900焊缝探伤仪常用面板操作

（1）灵敏度调节：直接按“增益”键旁的加减号操作。

（2）闸门开关与调节：按“闸门”键进入闸门调节页面，闸门显示“正”即为出波报警，闸门显示“负”即为失波报警；通过转动拨盘点击“闸门起位”，再转动拨盘改变起位数值可改变闸门在屏幕上的位置；通过转动拨盘点击“闸门宽度”，再转动拨盘改变宽度数值即可改变闸门的宽度。在日常作业中各通道闸门的设置如下：

一通道：报警闸门A调节为“正”，A闸门前沿调节到起始脉冲最后一个波谷后0.2大格余量处，后沿调节到轨底波波谷前沿留有0.2大格余量处，报警闸门高度调节为60%；B闸门调节为“负”，B闸门前沿调节到7.8大格处，后沿调节到10大格处，报警闸门高度调节为80%。

二通道：报警闸门A调节为“正”，A闸门前沿调节到起始脉冲最后一个波谷后0.2大格余量处，后沿调节到10大格处，报警闸门高度调节为60%，报警闸门B不需要打开。

三通道：报警闸门A、B均调节为“正”，闸门前沿调节到起始脉冲最后一个波谷后0.2大格余量处，后沿调节到10大格处，报警闸门高度调节为60%。

四通道：闸门调节方式与三通道一致。

在进行焊缝探伤作业时，可通过灵活地移动闸门来查看对应出波的信息。

（3）手动计测对应波：按“计测”键，进入手动计测模式，此时光标调换至波形区域下方中间，转动拨盘光标将前后移动，此时屏幕最下方“测量参数区”的S、L、H将显示出光标位置所指示对应出波的声程、水平、深度。在使用计测功能时，按下旋钮，光标的移动在每次步进1大格和每次步进1个点之间切换，这样可以快速准确地使光标移动到需要计算的位置。当使用完计测功能后再按“计测”键回到菜单栏，退出手动计测模式。

（4）探伤数据文件查看与导出：按“文件”键，选择对应时间的文件，按动拨盘，即可查看对应时间的探伤文件，在此页面再次按“文件”键，即可使光标移动到菜单栏，随即可根据需求导出对应文件。

（5）主机系统更新：在主机关机状态下将存有新系统的优盘与主机USB接口连接好，再按“电源”键开机，在屏幕显示正在开机的时候，再长按“系统”键直至进入系统更新页面，等待更新完成即可。

3.SDW-900数字钢轨焊缝探伤仪菜单目录

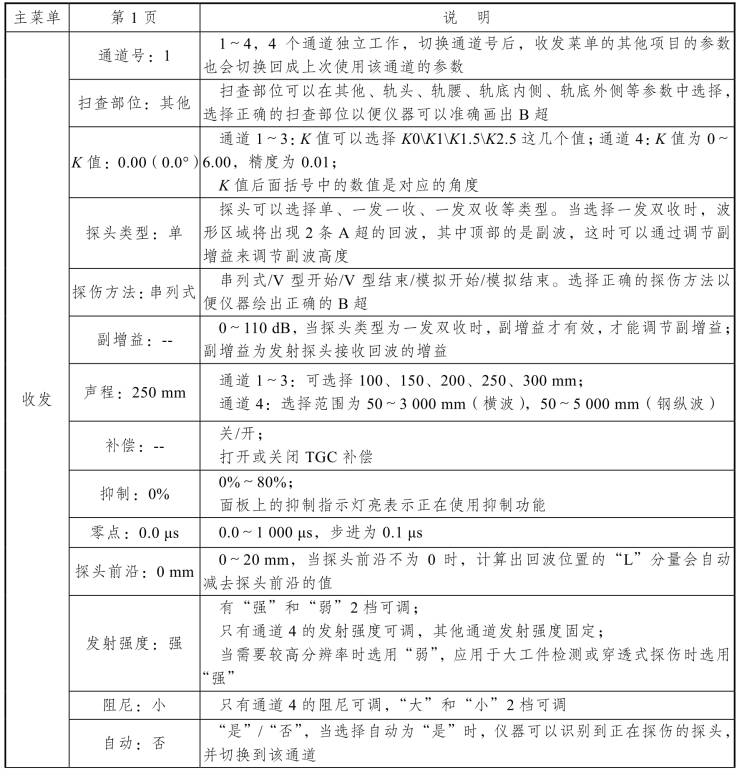

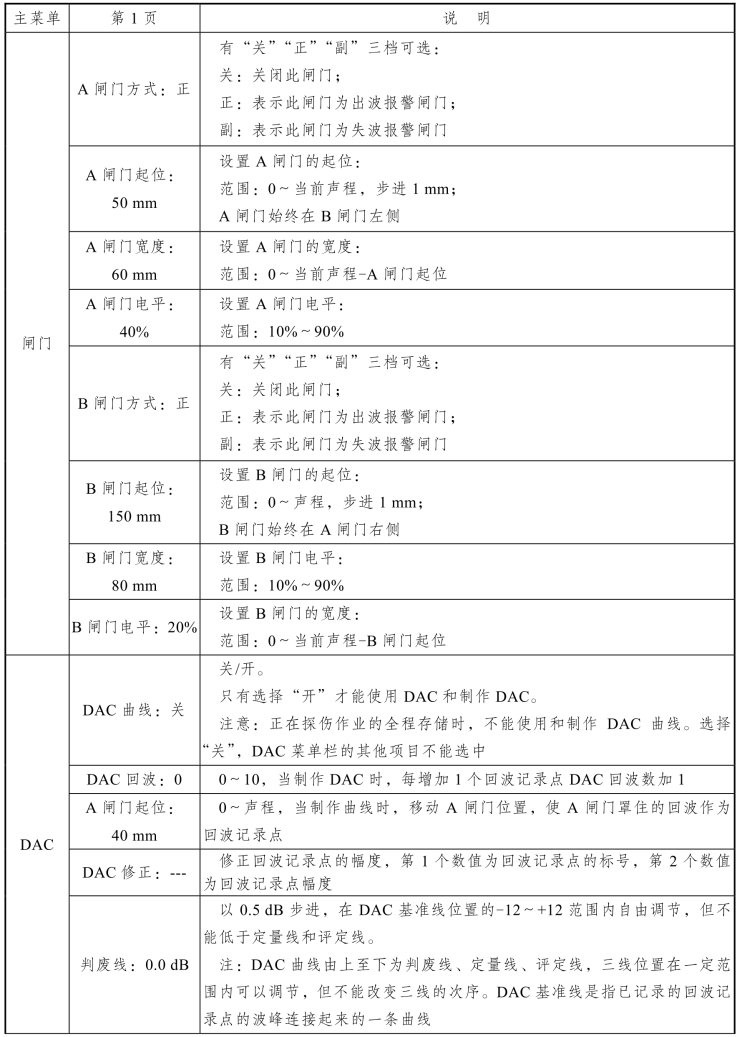

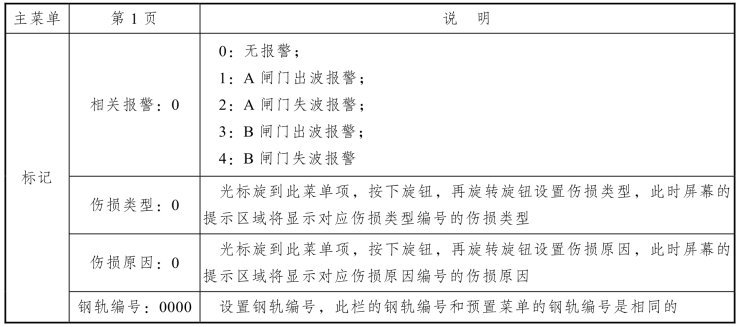

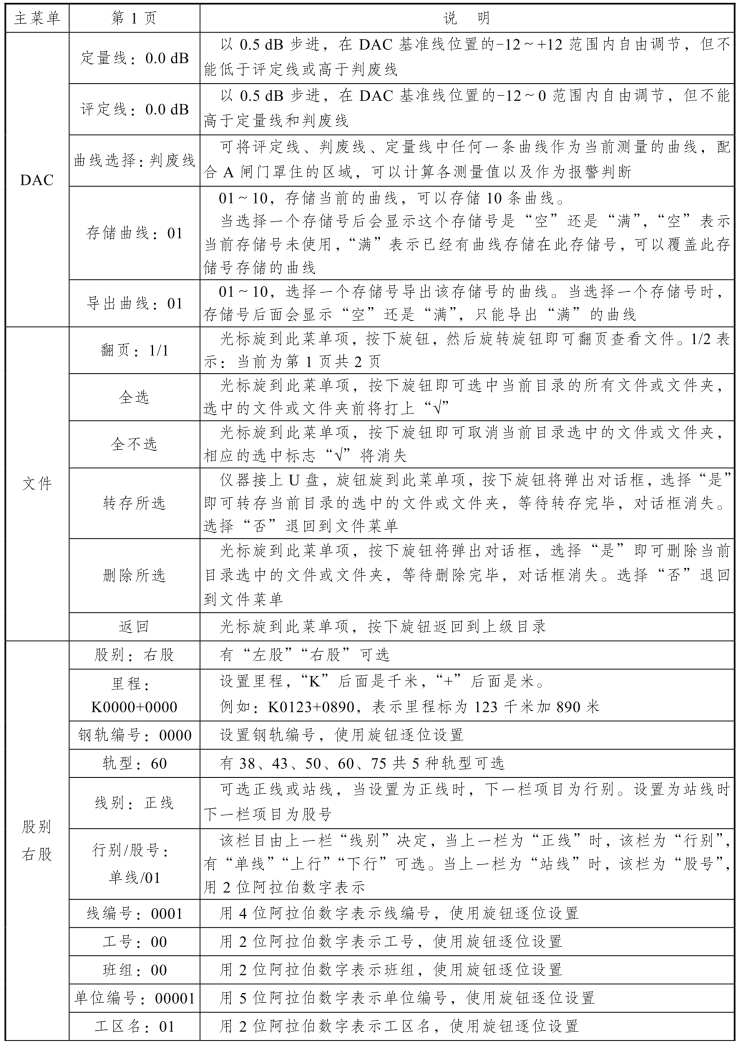

SDW-900数字钢轨焊缝探伤仪菜单目录见表2-0-1。

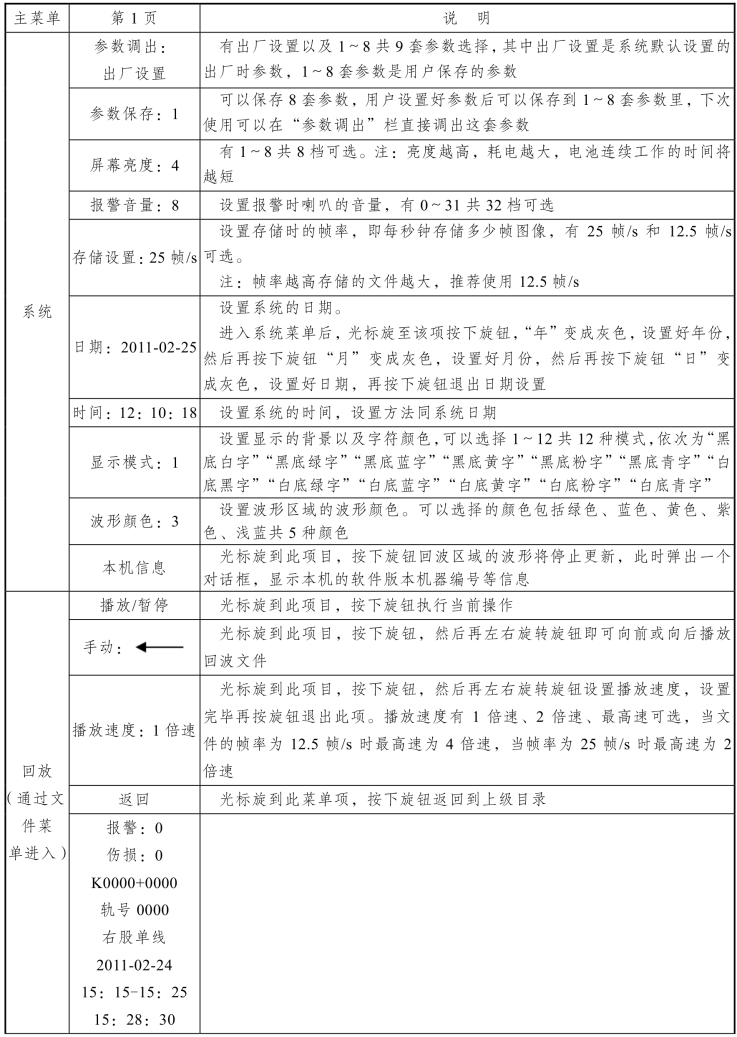

表2-0-1　SDW-900数字钢轨焊缝探伤仪菜单目录

续表

续表

续表

续表

4.SDW-900数字钢轨焊缝探伤仪回放软件操作界面

回放软件的操作界面如图2-0-6所示，主要分为7个部分：

图2-0-6　回放软件操作界面

①菜单栏；②波形显示区；③回放状态显示区；④主要参数显示区；⑤回放控制区；⑥其他设置及报警、伤损统计显示区；⑦B超图形显示区。
