任务十　下道及文件的导出、删除与回放

1.试验目的

熟悉SZT-800数字式钢轨探伤仪的下道和文件的命名、导出、删除与回放等各项操作。

2.试验内容

（1）下道操作；

（2）文件的命名；

（3）文件的导出与删除；

（4）文件的回放作业；

（5）文件上传。

3.试验设备

SZT-800数字式钢轨探伤仪。

4.操作方法

（1）下道操作。

下道前关闭主水阀，向上提拉翻板提升钮收起前后翻板。下道避车时应将车体顺钢轨方向放置，以免列车运动的气流将仪器吹翻。下道后仪器长时间（半小时以上）不使用，应关闭电源以节省电池能量。

（2）文件名的定义。

① 正线文件名：年月日+Q+线编号+行别+左右股+推行方向+班组。

年月日：分别用2位数字表示。

线编号：4位数字表示。

行别：单线——D，上行——S，下行——X。

左右股：左股——L，右股——R。

推行方向：顺里程——S，逆里程——N。

班组：4位数字表示。

例：131230Q0057SRS0001表示13年12月30日+正线+线编号0057+上行+右股+顺里程+班组0001。

② 站线文件名：年月日+Z+站编号+左右股+股道编号+推行方向+班组。

站编号：5位数字表示。

左右股：左股——L，右股——R。

股道编号：4位数字表示。

推行方向：顺里程——S，逆里程——N。

班组：4位数字表示。

例：140110Z76101R0001S0001表示14年01月10日+站线+站编号76101+右股+股道编号0001+顺里程+班组0001。

（3）文件的删除。

按“”键进入文件操作界面，如图1-10-1所示。

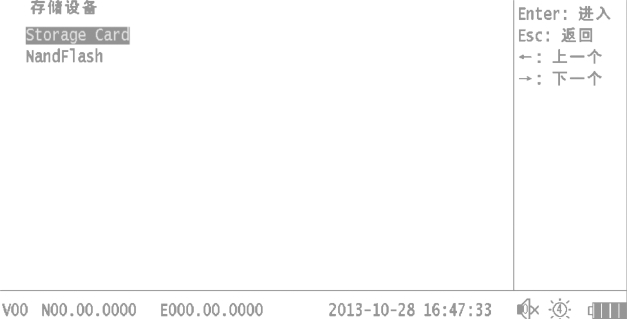

图1-10-1　文件操作界面

根据右边的操作提示，按“”选择存储路径，然后按下“”进入文件列表，如图1-10-2所示。

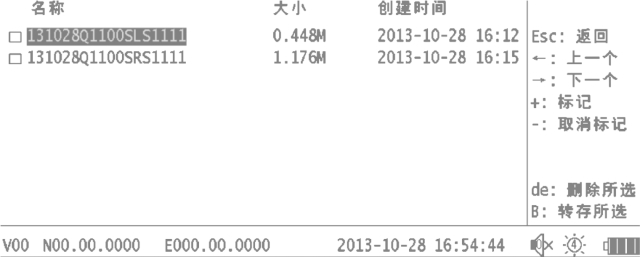

图1-10-2　文件列表

根据右边的操作提示，按“”移动到需要转存或删除的文件，并按“”标记该文件（文件名前打“√”），然后根据右边的提示按下“”删除所选的文件或按下“”将所选的文件转存到U盘，如图1-10-3、图1-10-4所示。

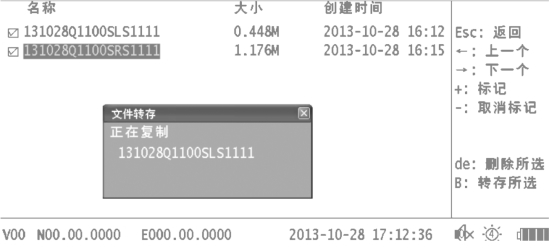

图1-10-3　文件复制

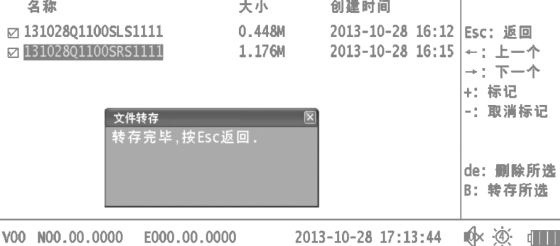

图1-10-4　文件复制完毕

（4）文件的回放。

在文件列表中，按下“”选择需要回放的文件，然后按下“”进入回放界面，回放界面如图1-10-5所示。

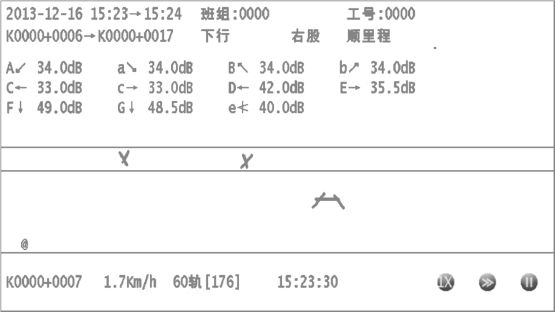

图1-10-5　文件回放

①按下“”暂停或播放。

②按下“”退出播放返回到菜单列表。

③按下“”手动向前或向后播放。

④按下“”设置播放速度。

（5）作业文件上传。

探伤作业完毕后，将U盘插入仪器的USB接口，按照文件导出与删除的方法将文件导出到U盘。将存放数据的U盘保护好，按照路局的要求上传到回放管理部门，以便将来回放分析。
