任务九　钢轨探伤仪探头灵敏度和灵敏度余量的测试

1.试验目的

熟悉SZT-800钢轨探伤仪的使用方法和各探头性能测试指标的测试方法。

2.试验内容

（1）测定探头的灵敏度；

（2）测定探头的灵敏度余量。

3.试验设备

SZT-800钢轨探伤仪、GTS-60C试块、WGT-3试块。

4.操作方法

（1）仪器调节。

① 将探头连接对应通道，接通仪器电源；

② 打开水阀，推动仪器保证耦合良好。

（2）钢轨探伤仪各个探头灵敏度调试。

① 偏角70°探头：在GTS-60C加长测试轨上，检测轨头踏面下12 mm处φ4×20 mm平底孔（见图1-9-1），调节增益使反射波位移量达到2大格。

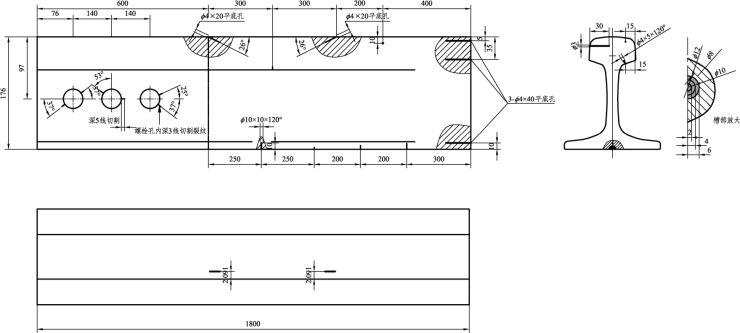

图1-9-1　GTS-60C试块

② 直70°探头：在GTS-60C加长测试轨上，检测轨头踏面下10 mm处φ3横孔，调节增益使反射波位移量达到1大格。

③ 37°探头：在GTS-60C加长测试轨上，螺孔向下斜裂纹长3 mm，调节增益使反射波位移量达到0.5大格。

④ 0°探头：在GTS-60C加长测试轨上，螺栓孔5 mm长水平裂纹，调节增益使反射回波与螺孔回波等高（波幅80%为基准），释放8～10 dB。

（3）钢轨探伤仪各个探头灵敏度余量测试。

① 将仪器“抑制”开关设置为“大”，仪器稳定后将仪器灵敏度置于最高状态，将转换盒通道选择开关置于相应测试通道。

② 检查仪器噪声电平，若仪器噪声电平超过10%，则调节衰减器，使噪声电平为10%，并记录衰减器读数S0。

③ 将探头去掉保护膜置于WGT-3试块上测试：折射角为70°和37°的探头以WGT-3试块上深度为65 mm的横通孔为基准孔（见图1-9-2）；0°探头以WGT-3深度为110 mm的底面为基准面。

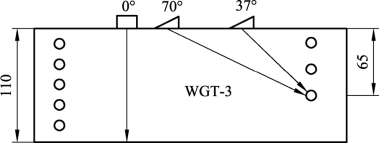

图1-9-2　WGT-3试块（尺寸单位：mm）

④ 探头置于试块中间（见图1-9-2），保证耦合良好，且与试块侧面保持平行，前后移动探头，调节仪器衰减器，使各基准反射体波高为80%，记录此时衰减器读数S1。

⑤ 计算灵敏度余量S′：S′=S1-S0。

（4）注意事项。

① 测试探头参数时，探头要正确连接仪器对应通道；

② 移动探头要找准基准孔面的最高波，再调节仪器增益至波高80%；

③ 各探头灵敏度余量合格要求：0°探头S′≥36 dB、37°探头和70°探头S′≥40 dB。
