熟悉SZT-800数字式钢轨探伤仪70°探头A显、B显出波情况，能够正确区分正常钢轨回波与钢轨伤损回波等各项操作。

（1）熟悉70°探头位置、A显基线、B显基线；

（2）偏角检测核伤回波显示；

（3）无偏角检测核伤回波显示；

（4）倾斜核伤的显示；

（5）非核伤回波识别。

SZT-800数字式钢轨探伤仪。

（1）熟悉70°探头位置、A显基线、B显基线。

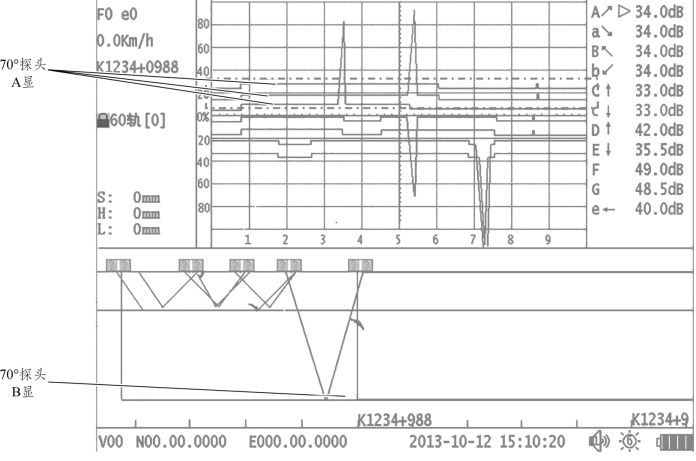

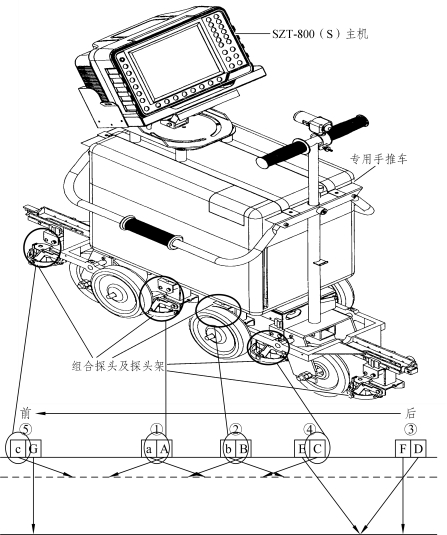

探伤仪上的70°探头如图1-8-1所示，其中A为前内70°探头，a为后内70°探头，B为前外70°探头，b为后外70°探头，C为前直70°探头，c为后直70°探头。对应的70°探头的A显基线如图1-8-2所示，其中Aa基线为第1条红色线条，Bb探头为第2条绿色线条，Cc为第3条青色线条。70°探头的未检测到回波时无A、B显显示，检测到回波时A探头A显为向上的红色脉冲，a探头A显为向上的粉色脉冲，B显在钢轨纵断面相应位置显示红色或粉色线条；B探头A显为向上的绿色脉冲，b探头A显为向上的蓝色脉冲，B显在钢轨纵断面相应位置显示绿色或蓝色线条；C探头A显为向上的青色脉冲，c探头A显为向上的浅红色脉冲，B显在钢轨纵断面相应位置显示青色或浅红色线条。70°探头主要探测轨腰投影范围的螺孔裂纹、斜裂纹和特殊部位水平裂纹，以及轨底横向裂纹。

① A型显示的偏角扫查。

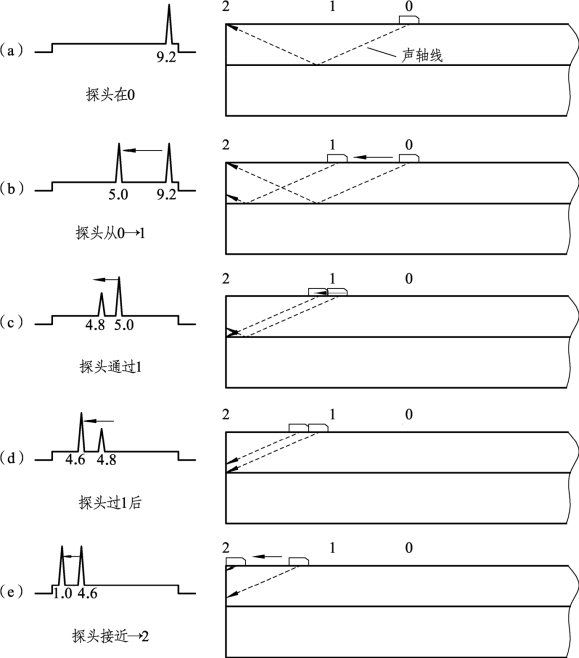

当70°探头入射点距轨端（60 kg/m轨）216 mm左右［见图1-8-3（a），50 kg/m轨为 208 mm左右］，荧光屏刻度9.2左右（仪器标定为横波声程1∶2.5），将显示轨端顶角反射波；随着探头向轨端移动，由位置0移至位置1，回波由刻度9.2向5.0移动［见图1-8-3（b）］，这时二次波由轨端顶角向轨颚方向移动，同时，在荧光屏刻度4.8处显示轨颚底角波［见图1-8-3（c）］，探头位置距端轨108 mm左右，继续前移，二次回波波幅下降，一次回波波幅上升［见图1-8-3（d）］，并随着探头从位置1移向位置2，一次回波由刻度4.6向1.0处移动［见图1-8-3（e）］。

② A型显示的无偏角扫查。

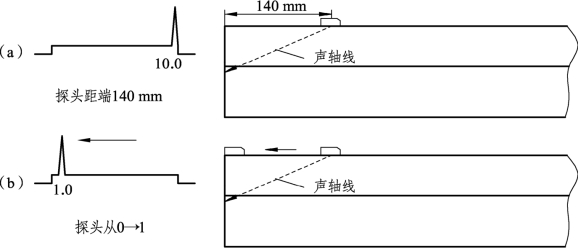

无偏角70°探头入射点距轨端140 mm左右［见图1-8-4（a）］，荧光屏刻度10.0（仪器标定为横波声程1∶1.5），显示轨端反射波；随着探头向轨端移动，探头距轨端距离越来越小，回波由刻度大向刻度小移动［见图1-8-4（b）］，它的显示特点与偏角70°探头端面回波显示不同，只有一次波，无一、二次波转换过程。

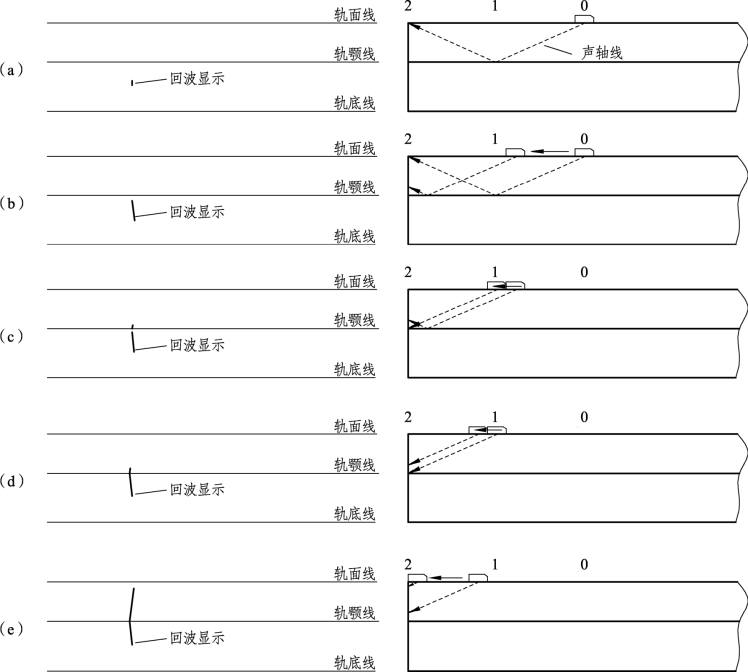

B型显示与A型显示不同，某处反射回波，在屏幕上只以一个点表示回波的空间位置。当70°探头入射点距轨端（60 kg/m轨）216 mm左右，荧光屏轨颚线下开始出现回波反射点［见图1-8-5（a）］，由于二次回波反射，声程大于一次波，折算出的深度大于轨颚厚度，因此显示回波的“点”出现在轨颚线下部；随着探头向轨端移动，探头由位置0接近位置1，回波声程越来越小，B型显示回波点向上延伸接近轨颚线［见图1-8-5（b）］；探头移过位置1时，回波显示图会出现继续向上延伸和在轨颚线上同时出现回波显示点，这是一、二次波交替中出现的现象［见图1-8-5（c）］；当探头移至轨端上，回波显示点接近轨面线［见图1-8-5（e）］。

（2）偏角检测核伤回波显示。

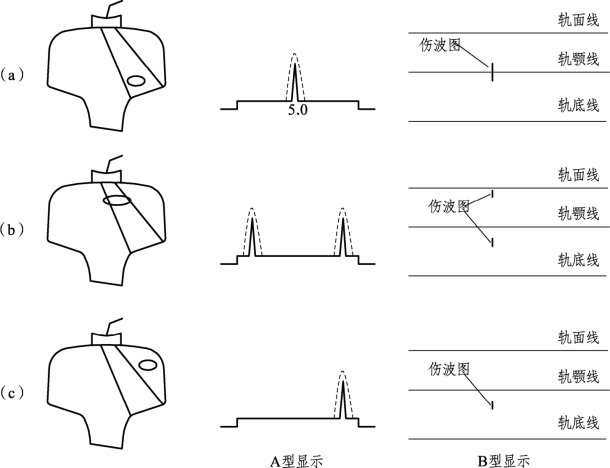

① 核伤位于轨颚附近。由于伤损存在于一、二次波扫查区，且接近轨颚，因此，A型显示在荧光屏刻度5.0左右，一、二次回波连续显示［见图1-8-6（a）］；B型显示伤损图形在轨颚线附近，且伤波图形较长。

② 核伤位于轨头上方。一、二次波扫查区，A型显示回波在荧光屏扫描线上分两次显示，两次显示越靠近扫描线两端，则核伤距轨面越近［见图1-8-6（b）］；B型显示在轨面线附近和离轨颚线较远的下方。

③ 核伤位于轨头一侧上角。处于二次波扫查区内，A型显示回波显示于荧光屏刻度5.0以后，回波位置刻度越大，核伤距轨面越近［见图1-8-6（c）］；B型显示伤损图形在轨颚线下方，离轨颚线距离越大，核伤越靠近轨面。

（3）无偏角检测核伤回波显示。

核伤的位置与回波刻度相对应，伤损越浅，A型显示回波位置靠近起点，B型显示靠近轨面线，反之，伤损越深，A型显示回波位置靠近基线后端，B型显示靠近轨颚线，如图1-8-7所示。

（4）倾斜核伤的显示。

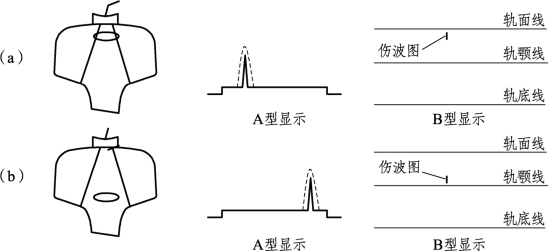

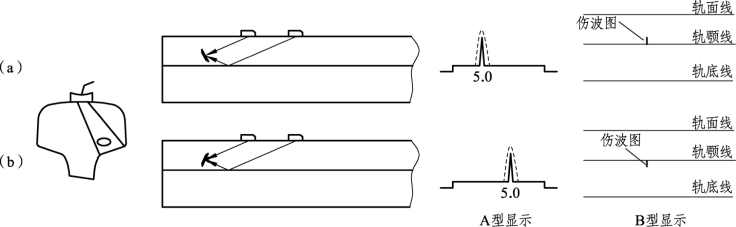

① 核伤位于轨颚附近。虽然伤损存在于一、二次波扫查区，但由于核伤倾斜后，探头接收不到二次波［图1-8-8（a）］，A型显示回波在5.0之前，B型显示在轨颚线之上；探头接收不到一次波［图1-8-8（b）］，A型显示回波在5.0之后，B型显示在轨颚线之下。

②核伤位于轨头上方。虽然在一、二次波扫查区内，但由于核伤倾斜后，使一次回波探头无法接收到，误以为核伤位于内侧上角处［图1-8-9（a）］；或者二次波探头无法接收到，误以为核伤位于轨头中心处［图1-8-9（b）］。

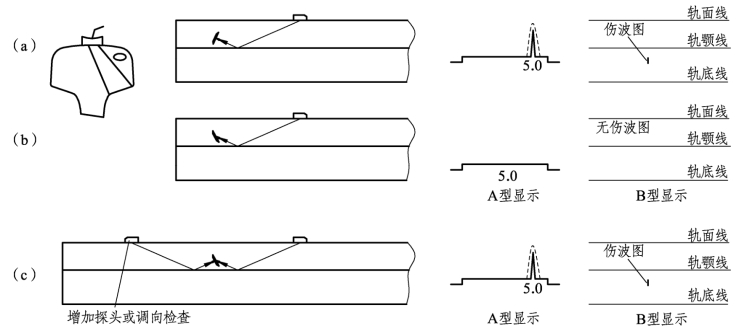

③核伤位于轨头一侧上角。虽然核伤在二次波扫查区内，但核伤倾斜后，如果取向正好与二次波正交，会有回波显示［见图1-8-10（a）］；否则，因核伤与二次波的入射角过大，回波无法被探头接收，造成漏检［见图1-8-10（b）］。

（5）核伤定位定量。

采用基线法定位定量：

①核伤垂直高度确定。远点波减近点波刻度，乘以垂直距离系数得出值就是核伤垂直高度。60 kg/m轨按声程1∶2.5标定后，水平距离系数取2.3，垂直距离系数取0.9；50 kg/m轨按声程1∶2标定后，水平距离系数取1.9，垂直距离系数取0.7。

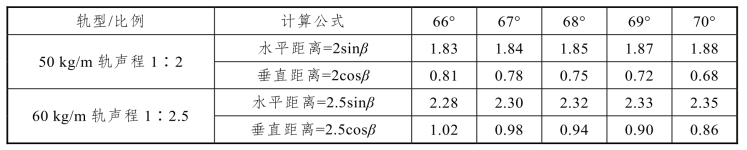

②核伤中心在钢轨纵向的位置的确定。核伤反射波中心刻度乘以水平距离系数，即为相关探头至核伤中心位置水平和垂直距离系数，见表1-8-1。

注：对于严重侧磨轨下颚形成的横向裂纹或擦伤、剥离和焊补层下的核伤定位定量，使用侧面校对法，校对灵敏度在钢轨表面校对灵敏度上再提高10～12 dB。

为防止近区杂波而产生频繁报警，在钢轨探伤仪接收电路中采取近区抑制方式，使一次回波位移不到0刻度。这些均属于正常现象，切勿为追求一次回波位移到0刻度或二次回波单支波显示，而采取提高或降低探伤灵敏度，这样不利于钢轨探伤。

（6）非核伤回波识别。

① 剥离层多次反射波。

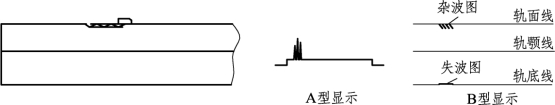

钢轨制造和淬火不良，产生轨头表层剥离，形成不规则的薄层。超声波在薄层中多次反射后被探头接收，A型显示的荧光屏一次波范围会出现单支或多支回波同时显示的现象；B型显示轨面线附近会有不规则的、密集分布的点，同时会在轨底线上显示0°探头的失波（见图1-8-11）。但剥离层末端很容易产生核伤，如遇回波定位在剥离层末端，则很可能已经形成核伤。

② 鱼鳞剥离反射波。

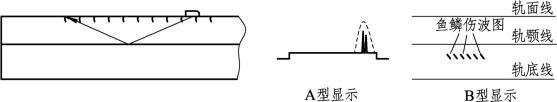

曲线上股或部分直线地段形成鱼鳞状剥离。向轨头内侧发射的通道，A型显示的荧光屏刻度7.5～8.5间会出现有规律、连续、循环出现回波显示（由于轨头磨耗、探头位置不同和仪器探测范围校正误差，回波位置会有所不同）；B型显示轨颚线下会形成连续图形，且离轨颚线较远，如图1-8-12所示。探测中应慢走细看，重点注意波幅强、位移大的回波，因为鱼鳞剥离末端很容易产生核伤。

③ 颚部锈蚀波。

轨头颚部锈蚀严重时，较深的锈损坑使超声波产生反射。这时会出现间断而短促的报警声，在荧光屏一、二次波交替处，显示没有移动的跳跃波，如图1-8-13所示。用砂纸打磨钢轨颚部，跳跃波会减弱或消失。为防止连续报警而干扰探伤，可适当降低增益，使跳跃波得到遏制；或打开“位移报警”功能（有些仪器具备），实现位移小的回波不报警。

④轨面擦伤波。

擦伤波碎裂程度不同回波显示也不同，靠近刻度零点显示不规则的跳跃波或移动很短的回波，则擦伤的深度很浅。当一次或二次波范围内有回波显示，一般擦伤较深或存在“锅底”“月牙”形损伤，这时应把仪器调向复查或进行校对，防止擦伤引发的核伤漏检。

⑤夹板卡损波。

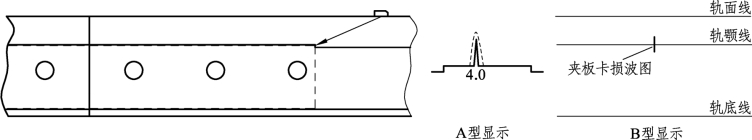

探头入射点距夹板（60 kg/m轨）108 mm左右时，产生报警声，并在荧光屏一、二次波交替处显示波幅稳定的单支回波，如图1-8-14所示。通过目视或探头调向进行鉴别，要注意卡损处向内发展的横向裂纹。

⑥ 焊筋轮廓波。

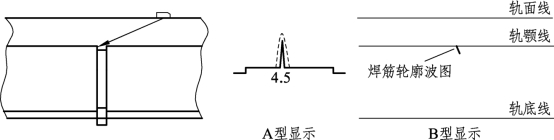

钢轨焊缝，轨头下颚都存在一个凸起的焊筋，探伤中一般都会产生回波。焊筋轮廓波在荧光屏刻度4.5左右显示，由于焊筋几何形状不一，回波显示的位移和强弱略有差异，铝焊接头回波强，气焊接头回波弱，如图1-8-15所示。要注意位移长、波幅强的回波分析，防止焊缝内缺陷的漏检。
