熟悉SZT-800数字式钢轨探伤仪37°探头A显、B显出波情况，能够正确区分正常钢轨回波与钢轨伤损回波等各项操作。

（1）熟悉37°探头位置、A显基线、B显基线；

（2）螺孔向下斜裂纹；

（3）螺孔向上斜裂纹；

（4）螺孔水平裂纹；

（5）一孔向轨端向下（或水平）裂纹；

（6）一孔向二孔向上裂纹；

（7）轨端水平和斜裂纹；

（8）轨腰斜裂纹；

（9）轨底横向裂纹。

SZT-800数字式钢轨探伤仪。

（1）熟悉37°探头位置、A显基线、B显基线。

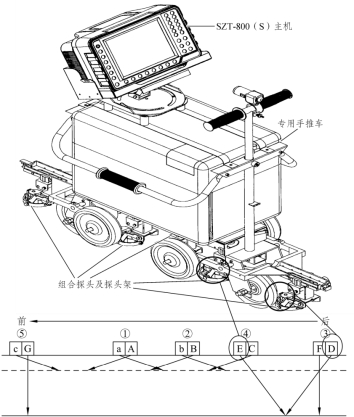

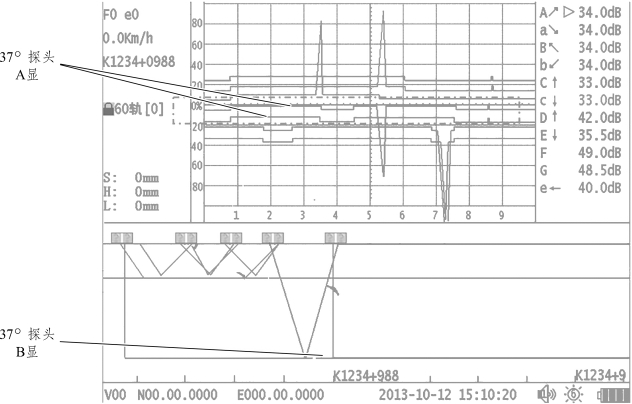

探伤仪上的37°探头如图1-7-1所示，其中D为前37°探头，E为后37°探头。对应的37° 探头的A显基线如图1-7-2所示，其中前37°基线为从上往下第四根基线，后37°探头为从上往下第五根线条。37°探头未检测到回波时无A显、B显显示，检测到回波时前37°A显显示A显脉冲，B显在钢轨纵断面相应位置显示相应线条；后37°探头A显显示A显脉冲，B显在钢轨纵断面相应位置显示相应线条。37°探头主要探测轨腰投影范围的螺孔裂纹、斜裂纹和特殊部位水平裂纹，以及轨底横向裂纹。

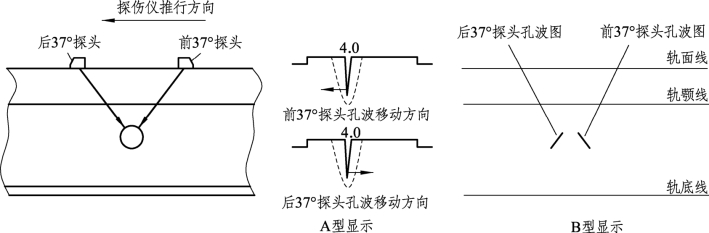

螺孔回波：A型显示的荧光屏刻度4.0左右出现螺孔回波，B型显示在轨颚线下方显示与螺孔回波深度相对应的两条斜线，如图1-7-3所示。

（2）螺孔缺陷的波形显示。

① 螺孔向下斜裂纹。

A型显示的荧光屏对应基线5.0以后先显示螺孔向下裂纹波，裂纹波消失后，在5.0以前显示螺孔波，伤波位移长短与裂纹长度有一定的对应关系，一般为裂纹越长，显示裂纹波的起点刻度值越大、回波位移越长；B型显示中螺孔向下裂纹显示在螺孔图下方，如图1-7-4所示。

② 螺孔向上斜裂纹。

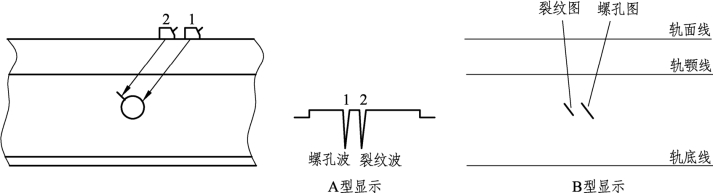

A型显示特点为先显示螺孔波，后显示裂纹波，在螺孔波还没有消失时，在螺孔波之后就出现裂纹波。当向上斜裂纹端点低于螺孔顶面时，则伤波显示在螺孔波范围内；当向上斜裂纹较长，且裂纹端点超过螺孔顶面时，则裂纹的回波失落点超过螺孔波显示范围，裂纹回波位移长，回波失落点刻度值越小；B型显示为螺孔图先显示，裂纹图后显示，与实际检测时，出波顺序相同，如图1-7-5所示。

③ 螺孔水平裂纹。

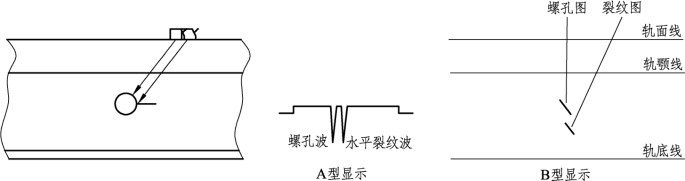

37°探头遇到第Ⅰ、Ⅳ象限间的螺孔水平裂纹时，由于螺孔周边和裂纹面之间构成角反射作用，能显示螺孔水平裂纹波。探头声束先射及水平裂纹角反射点，后射及螺孔反射面，因此，A型显示的荧光屏先显示裂纹回波后显示螺孔回波，因水平裂纹角反射点与螺波反射面高差小，则两个回波间隔很小，并有裂纹波未消失螺孔波就出现的同时显示过程；B型显示在螺孔图下方紧接着显示裂纹图，位置比向下裂纹要高些，如图1-7-6所示。

④ 一孔向轨端向下（或水平）裂纹。

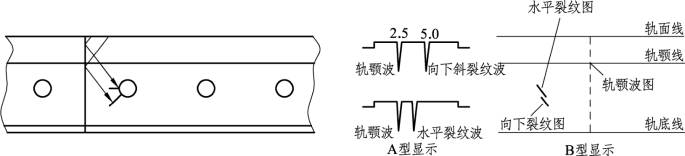

A型显示在荧光屏5.0左右会显示裂纹波，这时探头入射点距轨端10～35 mm范围，如果斜裂纹越长，探头距轨端也越大，裂纹波显示的刻度也越大，由于该部位各种回波很多，很难以听报警来确定裂纹，只有看清颚部波的同时，注意螺孔波波位后方回波的显示，这样才能发现裂纹；B型显示一孔向轨端裂纹均显示在轨缝线的另一侧，这是仪器对轨端面反射过程无法判断，按回波声程计算伤损位置显示的结果，如图1-7-7所示。

图1-7-7　一孔向轨端向下（或水平）裂纹37°探头A显、B显示意

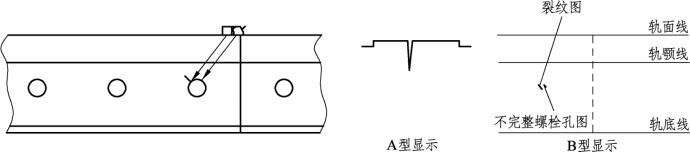

⑤ 一孔向二孔向上裂纹。

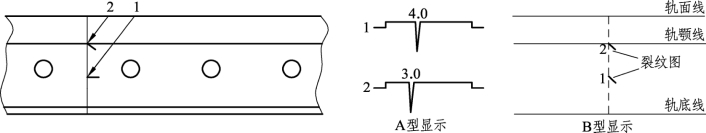

37°探头入射点进入另一根钢轨顶面时，显示不完整螺孔波。探头继续向前移动10 mm左右，显示向上裂纹波，探头入射点离轨端约15 mm。由于轨端顶面不平，多数情况下第1螺孔波不能正常显示，因此，一旦发现荧光屏显示螺孔波的刻度上有回波，则要以观察探头位置方法来鉴别，认真区分是螺孔回波还是向上裂纹回波，防止误将向上裂纹波当成螺孔波来处理。B型显示对此伤损容易判断，无论不完整螺孔图是否出现，只要采用前后37°探头回波合并显示方式，很容易判断出是否存在一孔向二孔向上裂纹，这是B型显示的优势，如图1-7-8所示。

⑥ 轨端水平和斜裂纹。

37°探头发现轨端水平或裂纹，根据裂纹在轨端上的深浅而定。要重视轨颚和轨腰（与螺孔等高部位）上的裂纹检出。一般钢轨下颚水平裂纹较多，应根据轨颚和轨颚裂纹回波强度、位移量不同来区别，防止将裂纹回波误认为颚部反射波；轨腰（与螺孔等高部位）上的裂纹，A型显示不仅要看出波位置，还需根据探头位置不同来区别，如接头第1螺孔显示后，探头前移动76 mm左右，在荧光屏螺孔波显示刻度上出现回波，且回波很强时，很可能轨端腰部有裂纹；B型显示只需根据屏显图形来判断。轨端裂纹是水平还是倾斜，可根据0°探头回波情况进行鉴别，若0°探头有回波反应，一般为水平裂纹或倾斜度较小的向上斜裂纹，若失底波而无回波则是轨端斜裂纹，如图1-7-9所示。

⑦ 轨腰斜裂纹。

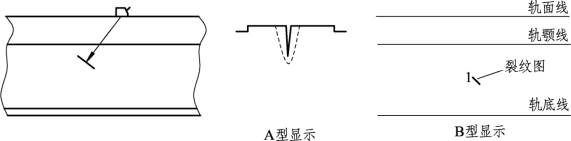

37°探头遇到轨腰斜裂纹，当裂纹方向同入射波方向正交，产生回波和报警。回波显示离基线0刻度（A型显示）越远或图形显示（B型显示）离轨面线越远，则裂纹距轨面越深；回波位移越大，一般裂纹越长。若A型显示探伤仪使用螺孔反报警门方式探伤，应注意反报警门范围内的轨腰斜裂纹因不报警而漏检，同时，也要注意因探伤灵敏度高，而产生年号、炉号回波导致的误判，如图1-7-10所示。

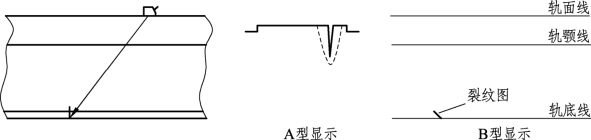

⑧ 轨底横向裂纹。

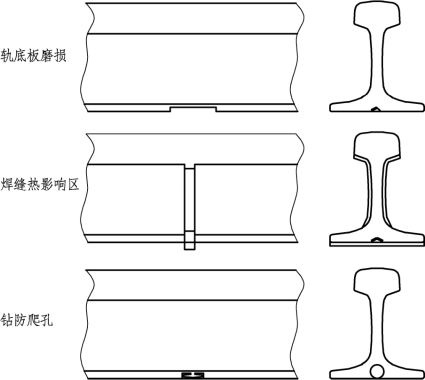

老杂轨区段或隧道、道口内，因轨底严重锈蚀或垫板磨损，在锈蚀严重部位或磨损的台阶边产生会产生横向裂纹；铝热焊接头轨底焊筋边沿或热影响区、接触焊热影响区钳口部位烧伤处也会产生轨底横向裂纹；特大桥上铺设的固定型温度调节器，异型尖轨的底部钻有50 mm×12 mm的防爬孔，在防爬孔圆切面边也会产生横向裂纹，如图1-7-11、图1-7-12所示。

横向裂纹一般呈“月牙形”扩展，且与轨底面垂直，裂纹与轨底面构成直角反射点，在探伤中前、后37°探头会产生两次回波（A型显示）或图形（B型显示）和报警；对只有一次回波报警，且回波位移长的部位，要注意分析，有可能是倾斜度较大的横向裂纹，或者是轨底磨损形成的台阶和焊筋回波反映。37°探头只能探测轨腰投影范围内的轨底横向裂纹，凡在这个区域与轨底垂直的裂纹且面积较大时，均有良好显示，若裂纹与轨底面夹角小于84°回波明显下降，仪器检测困难。

（3）非螺孔裂纹回波的鉴别。

① 异常螺孔的鉴别。

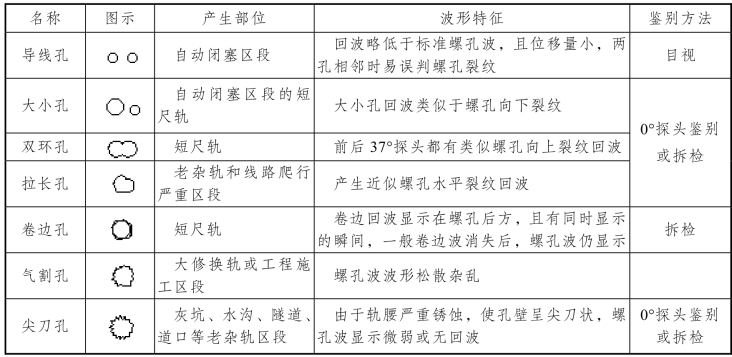

异常螺孔的鉴别如表1-7-1所示。

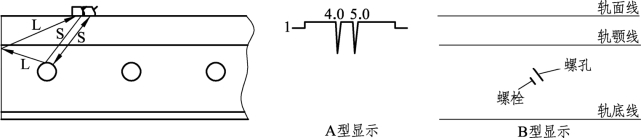

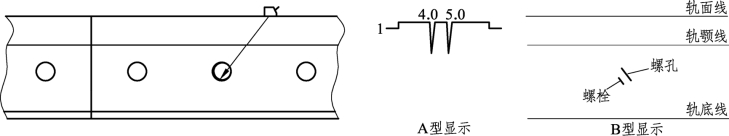

钢轨爬行轨缝拉大后，螺栓与螺孔壁紧密接触，当雨水渗入接触面后，37°探头发射声波一部分在螺孔面上反射，另一部分透过接触面射入螺栓圆柱面上产生反射，荧光屏会同时显示螺孔和螺栓回波或图形，如图1-7-13所示。可采用手工检查锤击打螺栓方法，使螺栓与螺孔接触面分离，螺栓回波会消失。

③ 倒打螺孔波后移。

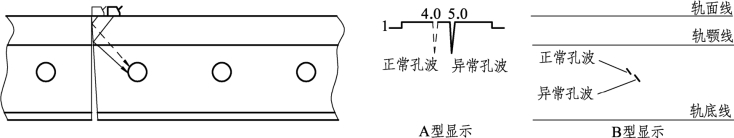

道岔铺设配轨时，由于轨端锯切面不垂直，呈一定的斜度。在37°探头探伤中，声波在端面反射后，方向与垂直端面不同，增加传播距离，使倒打螺孔回波显示后移到5.0刻度左右，容易误认为螺孔向轨端水平裂纹，可以通过目视轨端方法进行区别，如图1-7-14所示。

④ 螺孔顶面反射波。

有缝线路60 kg/m钢轨探伤中，检测接头第1螺孔时，有些钢轨探伤仪A型显示第1螺孔波后会紧接着出现类似螺孔向上裂纹波，这支回波是由于螺孔顶面反射纵波致轨端面引起，如图1-7-15所示。螺孔顶面反射波与螺孔向上裂纹波出波显示时间顺序有所不同，螺孔顶面反射波为螺孔回波出现后紧接着出现，而且在螺孔波消失前先消失；螺孔向上裂纹波则是螺孔回波出现后，快消失时出现，而且在螺孔波消失前后消失。检测时应掌握出波前后顺序，认真分析，去伪存真。
