任务四　特殊功能键操作

1.试验目的

熟悉SZT-800数字式钢轨探伤仪特殊标记、里程校正及长短链、斜70°B显翻折、轨型锁定、伤损GPS引导功能、伤损标记、伤损相对位置及深度测量、特殊位置存储、使用校对通道、校对通道报警闸门设置等各项操作。

2.试验内容

（1）特殊标记；

（2）里程校正及长短链；

（3）斜70°B显翻折；

（4）轨型锁定；

（5）伤损GPS引导功能；

（6）伤损标记；

（7）伤损相对位置及深度测量；

（8）特殊位置存储；

（9）使用校对通道；

（10）校对通道报警闸门设置。

3.试验设备

SZT-800数字式钢轨探伤仪。

4.操作方法

（1）特殊标记。

连续短按“”键或小车手柄上的快捷按钮，将依次显示为“*/Y/$/Q”标记符号，选好需要的标记符号后向前推行小车大约300 mm，标记符号自动标记到B超图上（标记的位置为选定标记符号时刻的前0°位置）。

当进入曲线或桥隧时，选择标记符号“$起”或“Q起”，将在B超图的后0°探头位置显示“$”或“Q”，当出曲线或桥隧时选择标记符号“$止”或“Q止”，B超图上不再显示“$”或“Q”。

除选择标记符号“*”外，仪器还提供了“*1”至“*15”7种自定义标记符号，按“”键选择到“*”标记符号后，再按仪器右边的通道/数字键，屏幕显示相应的“*n”（n为1～15）。

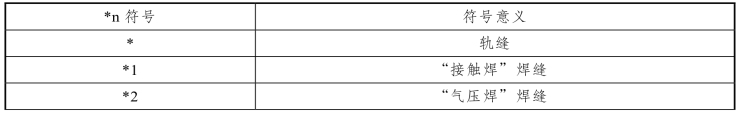

推荐*n符号的意义如表1-4-1所示，用户也可以自定义符号的含义。

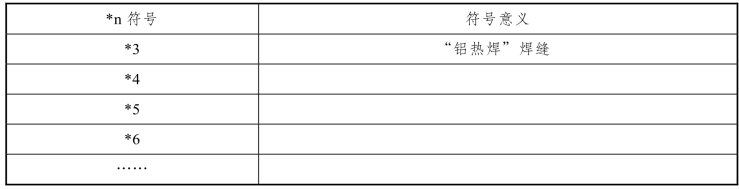

表1-4-1　自定义标记符号

续表

（2）里程校正及长短链。

① 遇到公里标需要校正里程时，短按“”键，屏幕左边字符提示区的里程米的个位数字清零、十位数字自动四舍五入到百位，同时，百位的数字反显。如果需要调整百位数字，则直接按“”调整，需要调整其他位数字，则按“”选择需要调整的位，然后按“”调整，调整完后，按“”或直接推行确认保存调整后的值，或按“”取消调整，退出里程校正。

② 当顺里程计数到990 m时，屏幕左边字符提示区的里程下闪烁提示“”，并且语音提示“接近公里标”。如果不是长链，不需要任何操作，达到整公里时，提示自动消失。如果是长链，则按“”确认此长链，屏幕将显示“”。继续推行到长链结束时，再按下“”，取消长链，里程自动进位到整数公里，“”提示消失。

（3）斜70°B显翻折。

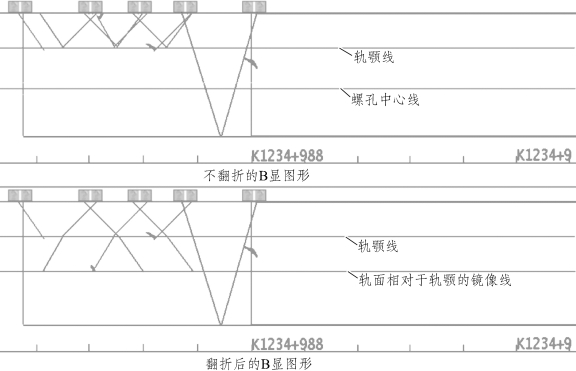

长按“”键可以使4个斜70°的B显相对于轨颚线翻折，这样便于区分斜70°一二次波图形，如图1-4-1所示为翻折前后的B显图形。

图1-4-1　斜70°B显不翻折与翻折示意

（4）轨型锁定。

当轨型识别功能打开时，按下“”键锁定轨型，仪器暂停轨型自动识别，并在轨型前显示“”，再次按下“”键解除轨型锁定。轨型锁定功能主要用于道岔的尖轨段，避免方门跳动。在锁定轨型时自动增益将不会调节（在侧磨比较厉害以及老杂轨上，建议锁定轨型避免自动增益不正常调节）。

（5）伤损GPS引导功能。

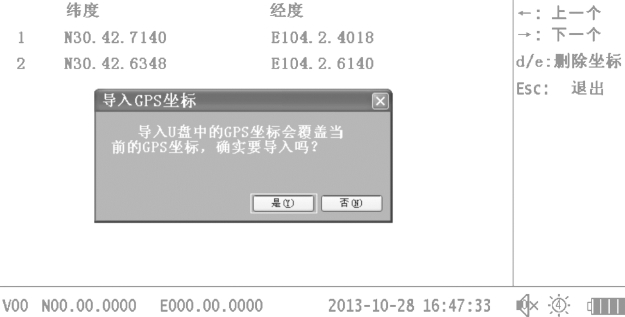

当数据回放发现疑似伤损，需要再次现场复核该伤损时，使用回放软件将数据中的伤损GPS及里程导出到“GPS_Coordinates.csv”文件，然后将该文件放到U盘根目录下“SZT-800”文件夹中，仪器开机进入探伤界面后插上该U盘，然后长按“”键进入GPS引导点列表菜单，仪器会自动弹出“导入GPS坐标”对话框（见图1-4-2），选择“是”然后按确认键即可导入文件中GPS引导点信息。当探伤仪到达GPS引导点20 m范围内时仪器显示“已到达GPS引导点附近！”，当到达10 m范围内时，仪器会显示“接近GPS引导点！”。仪器一次可以最多输入20个引导点。

图1-4-2　GPS引导功能示意

（6）伤损标记。

人工确认伤损后，需要将语音报警的疑似伤损或报警标记为真正的伤损“人工发现的伤损”。在A超或B超工作模式下，长按“”键进入伤损标记模式，用于手动纪录伤损的类型和位置。伤损标记的操作步骤如下：

① 进入伤损标记模式后，光标定位到B超的报警位置，按“”选择需要标记的 报警。

② 然后按“”分别选择伤损“长度位置”“截面位置”“伤损状态”“细化”“伤损程度”“处理情况”等项目，使用“”分别设置这些项目的编码。

③ 设定完毕后，按“”确认标记伤损（此时B超会在此伤损对应的轨底位置标记“▲”），按“”放弃伤损标记，并退出伤损标记模式。

注：“处理情况”为探伤时现场钢轨处理的情况，可设置为未处理、钻孔上夹板、鼓包上夹板、原位复焊。

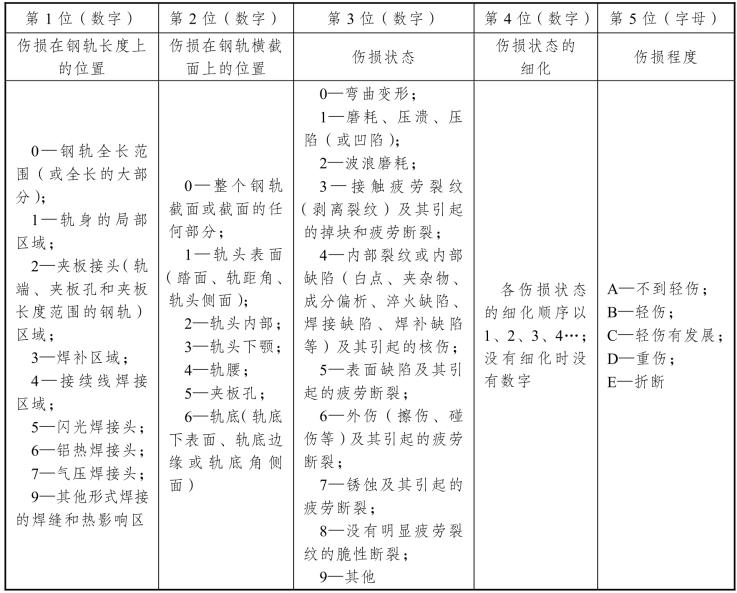

伤损编码按照《钢轨伤损分类》（TB/T 1778—2010）进行编码，见表1-4-2。

表1-4-2　钢轨伤损分类编号结构

（7）伤损相对位置及深度测量。

按下“”键，进入测量模式，测量伤损或报警相对于参考点（轨缝#，标记点*，后0°）的水平距离、相对于轨头表面的垂直深度，以及当前位置之前的25 m范围内仍取两点的水平距离。测量步骤如下：

①进入测量模式后，光标定位到B超区域后0°的位置，按“”水平移动光标，按“”垂直移动光标，此时测量菜单的“深度”“距F”“距#”“距*”数值显示相应变化。

②如果需要测量任意两点的水平距离，移动光标，到达第1个点的位置后，按下“”设置好第1个点“T”的位置，然后再移动光标到达第2个点的位置，测量菜单的“距T”显示两点间的水平距离。如果要计算37°穿透失波的伤损位置，第1个点的位置为第1次穿透失波报警点的中心，第2个点的位置为第2次穿透失波报警点的中心，de_L为穿透失波伤损距后0°的水平距离，de_H为伤损距轨面的深度。

③按“”或“”退出测量模式。

（8）特殊位置存储。

按下“”，仪器存储当前屏幕显示范围的数据，以表示此位置的钢轨需要特别注意，所有按“”的数据存储在一个比全程数据文件小得多的文件内，便于管理和传送。
