钢轨探伤实训手册:智媒体活页式
1.5.3 任务三 钢轨探伤仪基础操作(三)
任务三 钢轨探伤仪基础操作(三)

1.试验目的

熟悉SZT-800数字式钢轨探伤仪系统管理、管理员设置、增益上限、探头零点设置、探头角度设置、大方门设置等各项操作。

2.试验内容

(1)系统管理;

(2)管理员设置;

(3)增益上限;

(4)探头零点设置;

(5)探头角度设置;

(6)大方门设置。

3.试验设备

SZT-800数字式钢轨探伤仪。

4.操作方法

(1)系统管理。

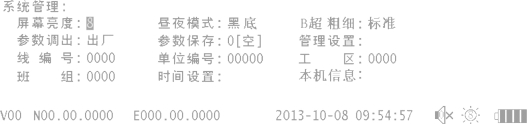

长按“”进入“系统管理”菜单,如图1-3-1所示。

图1-3-1 系统管理设置示意

钢轨探伤仪基本操作3

① 屏幕亮度:8级亮度可调。

② 昼夜模式:有白天和黑夜2种显示背景。

③ B超粗细:标准和精细2种模式。

④ 参数调出:用户可以调出保存好的任何一套工作参数。工作参数包括增益、报警、方门、探测设置等,系统共存有10套工作参数:当前工作参数、厂家默认、参数1~参数9。仪器工作时,使用当前工作参数进行工作。用户可以修改当前工作参数,将当前工作参数存储为参数1~参数9,也可以将厂家默认参数、参数1~参数9调用覆盖当前工作参数。

⑤ 参数保存:保存当前的工作参数到选定的参数中。

⑥ 管理设置:此处需要输入密码。输入密码后按下“Enter”进入“管理员设置”菜单(详见管理员设置)。

⑦ 线编号:使用数字键设置线路编号。

⑧ 单位编号:用户的工务段单位编号,使用数字键设置。

⑨ 工区:用户所在的工区编号,使用数字键设置。

⑩ 班组:用户所在的班组编号,使用数字键设置。

⑪ 时间设置:光标移动到此项,按下“”键进入日期时间设置对话框。

⑫ 本机信息:光标移动到此项,按下“”键查看本机的软件版本、FPGA版本、仪器编号。

(2)管理员设置。

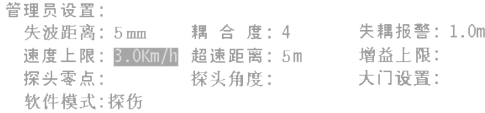

在系统管理菜单的“管理设置”项中输入密码(初始密码只提供给有管理员权限的用户),然后按“”键进入“管理员设置”菜单,如图1-3-2示。

图1-3-2 管理员设置示意

① 失波距离:0°失波报警距离,当“报警设置”菜单中0°失波设置为“距离控制”时,0°失波超过该项设定的距离时产生失波报警(可选5 mm/10 mm)。

② 耦合度:设置探头耦合级别,一旦低于此级别,则报警(共5级,1为最低级别)。

③ 失耦报警:设置探头失耦报警的距离,如果耦合度低于耦合级别持续超过此距离,则语音报警提示“探头故障”。

④ 速度上限:设置超速报警的速度上限,推行速度超过此限值将报警。持续报警超过超速距离,则在探伤数据中标记一次超速。

⑤ 超速距离:设置超速距离的限值。

⑥ 增益上限:自动增益调节的上限选中此项后,按“”进入“自动增益上限”菜单。

⑦ 探头零点:探头零点是超声波穿透探头内部晶片至探头接触面这一段距离所需要的时间,通常用微秒(μs)来表示。选中此项后,按“”进入探头“零点设置”菜单。

⑧ 探头角度设置:各个探头的折射角以及斜70°探头的偏角。选中此项后,按“”进入“探头角度设置”菜单。

⑨ 大门设置:设置各个通道的大方门(检测范围),选中此项后,按“”进入“大方门设置”菜单。

⑩ 软件模式:探伤/检测2种模式。探伤时选用“探伤”模式,检测仪器时选用“检测”模式。

(3)增益上限。

探伤时使用自动增益调节仪器各个通道的灵敏度时,当灵敏度达到对应通道的上限设定值时灵敏度不会继续往上调,自动增益上限是为了防止探伤时小车推偏,以及在侧磨很厉害的钢轨上推行时,有可能会产生灵敏度调节过大的情况。上限不能设置太小,否则性能好的探头容易产生杂波,建议使用默认值。增益上限菜单如图1-3-3所示,按“”选择需要设置的通道,按“”设置上限。

图1-3-3 自动增益上限示意

(4)探头零点设置。

探头零点是超声波穿透探头内部晶片至探头接触面这一段距离所需要的时间。在“管理员设置”菜单中选择“探头零点”进入探头零点设置菜单,如图1-3-4所示,按“”选择需要设置的探头,按“”设置零点。

图1-3-4 探头零点设置示意

零点单位为μs。斜70表示A、a、B、b等4个通道连接的斜70°探头,直70表示C和c通道连接的直70°探头,37度表示D和E通道连接的37°探头,0度表示F和G通道连接的0°探头。

(5)探头角度设置。

在“管理员设置”菜单中选择“探头角度”进入探头角度设置菜单,如图1-3-5所示,按“”选择需要设置的项目,按“”设置项目值。

图1-3-5 探头角度设置

① 角度:设置各个通道探头的折射角度。

② 偏角:设置各个通道探头的偏角(只有A、a、B、b等4个通道的探头有偏角)。

(6)大方门设置。

在“管理员设置”菜单中选择“大门设置”进入大方门设置菜单,如图1-3-6所示,按“”选择需要设置的项目,按“”设置项目值。

图1-3-6 大方门设置示意

大方门规定了各个通道有效回波的范围(检测范围),大方门“起”和“止”以外的回波为无效回波,仪器将不做处理。有4种大门,PAa表示A和a的大方门,PBb表示B和b的大方门,PCc表示C和c的大方门,PDE表示D和E的大方门。

① 起mm各个通道大方门的前沿的深度位置,单位为mm。

② 止mm各个通道大方门的后沿的位置,单位为mm。

(7)注意事项。

① 使用自动增益时注意探头位置要正确,所有探头要平行于钢轨的中心线。左右调节0°找到轨底反射的最高波,此时0°探头位置正确(正常无侧磨的钢轨通常居于中心线上)。左右调节37°探头,找到螺孔反射的最高波,此时37°探头位置正确(正常无侧磨的钢轨通常居于中心线上)。直70°探头与0°或37°探头组成组合探头,不用再调节。外打斜70°探头相对于中心线偏内不超过5 mm,内打斜70°探头相对于中心线偏外不超过5 mm。

② 更换探头时要注意检测探头是否符合要求,每批探头可能由于生产工艺的误差,自动增益可能会不同。如果手动设置的增益与自动增益相差3 dB建议使用手动增益。

③ 自动增益能够适应大部分的正常路段,但在钢轨侧磨比较厉害的地方或者老杂轨路段钢轨表面很差的地方以及道岔尖轨曲线等路段存在不确定因素,建议不要使用自动增益。

④ 推行时不能推偏,推偏可能会导致自动增益调节错误。
