钢轨探伤实训手册:智媒体活页式
1.5 项目一 钢轨探伤基础实操
项目一 钢轨探伤基础实操

学习目标

1.知识目标

(1)掌握SZT-800数字式钢轨探伤仪组成、界面、按键功能。

(2)掌握SZT-800数字式钢轨探伤仪各探头A显、B显回波。

(3)掌握SZT-800数字式钢轨探伤仪维护与注意事项。

2.能力目标

(1)能够完成SZT-800数字式钢轨探伤仪界面识别与基本操作。

(2)能够识别SZT-800数字式钢轨探伤仪A显、B显出波,并判断钢轨是否有伤损,找到钢轨伤损位置。

(3)能够利用SZT-800数字式钢轨探伤仪对标准试块进行伤损识别与探头标定。

(4)能够对SZT-800数字式钢轨探伤仪进行保养。

3.素质目标

(1)培养学生的爱国主义情怀和民族自豪感。

(2)培养学生爱岗敬业、遵纪守法的职业精神、岗位精神。

(3)培养学生求真务实、踏实严谨、吃苦耐劳、精益求精的优秀品质。

知识学习

1.SZT-800数字式钢轨探伤仪概述

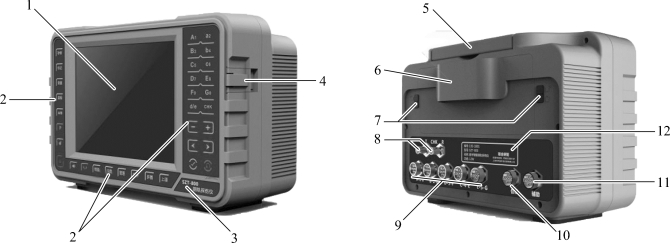

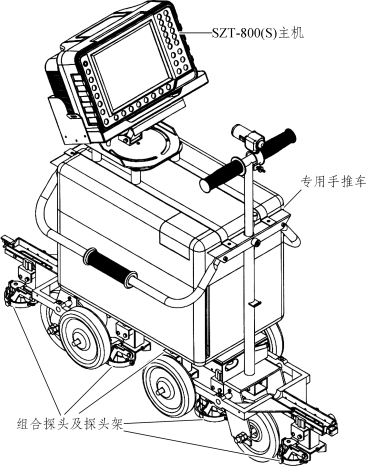

SZT-800数字式钢轨探伤仪由SZT-800主机、组合探头及探头架和专用手推车组成(见图1-0-1)。SZT-800主机主要由显示屏、按键、提手、控制通道等部分组成(见图1-0-2)。

图1-0-1 SZT-800数字式钢轨探伤仪

图1-0-2 SZT-800主机组成

1—显示屏;2—按键;3—型号牌;4—USB门;5—提手;6—锂电池;7—电池锁扣; 8—校对通道接口(Q9);9—组合探头接口(GX16-7芯);10—位移轮接口(GX16-5芯); 11—辅助接口(GX16-4芯);12—铭牌。

认识SZT-800数字式钢轨探伤仪

2.标记符号说明

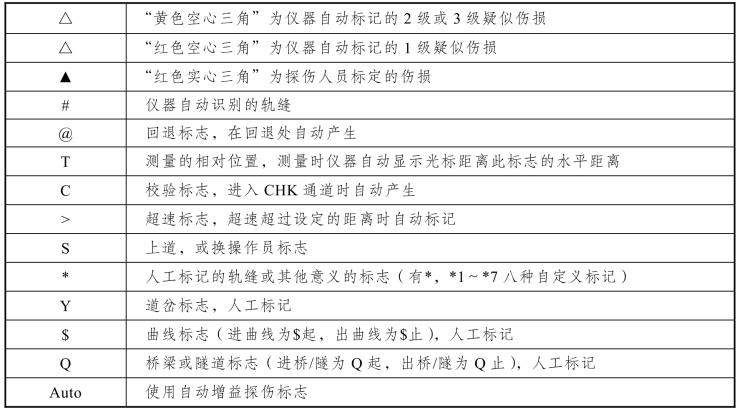

探伤仪内设标记符号说明见表1-0-1。

表1-0-1 标记符号说明

3.探头插座

仪器的后面板有5个GX16-7芯航空插座,为5个组合探头的接口,从左至右分别为A-1-a、B-2-b、D-3-F、C-4-E、c-5-G,其中的数字分别对应探头电缆上标示的数字。当探伤仪作为右手机时,分别接轨内侧双70°、轨外侧双70°、向前37°加后0°、前直70°加向后37°和后直70°加前0°等5个组合探头。当为左手机时,分别接轨外侧双70°、轨内侧双70°、向前37°加后0°、前直70°加向后37°和后直70°加前0°等5个组合探头。编号见图1-0-3。

图1-0-3 仪器后面板组合探头的接口

4.按键说明

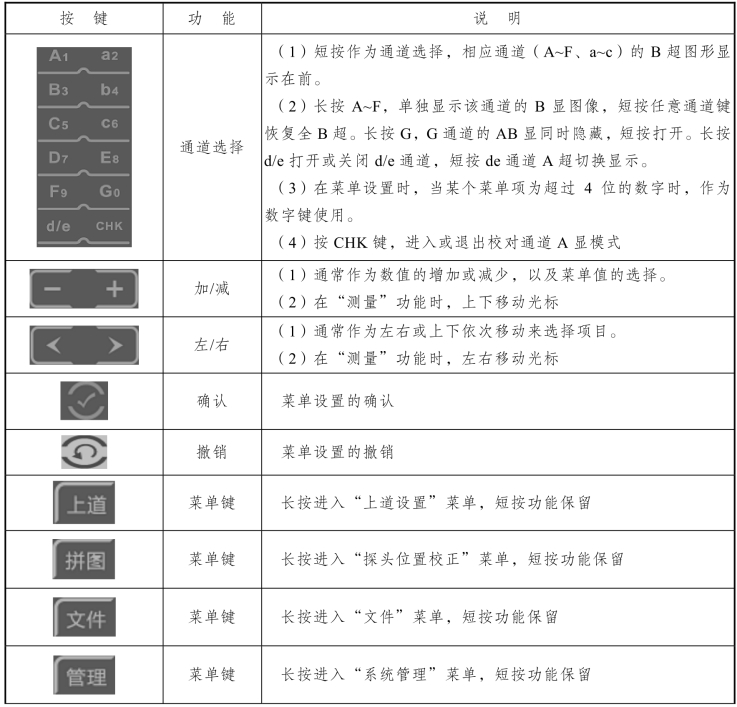

SZT-800数字式钢轨探伤仪常用按键说明见表1-0-2。

表1-0-2 按键说明

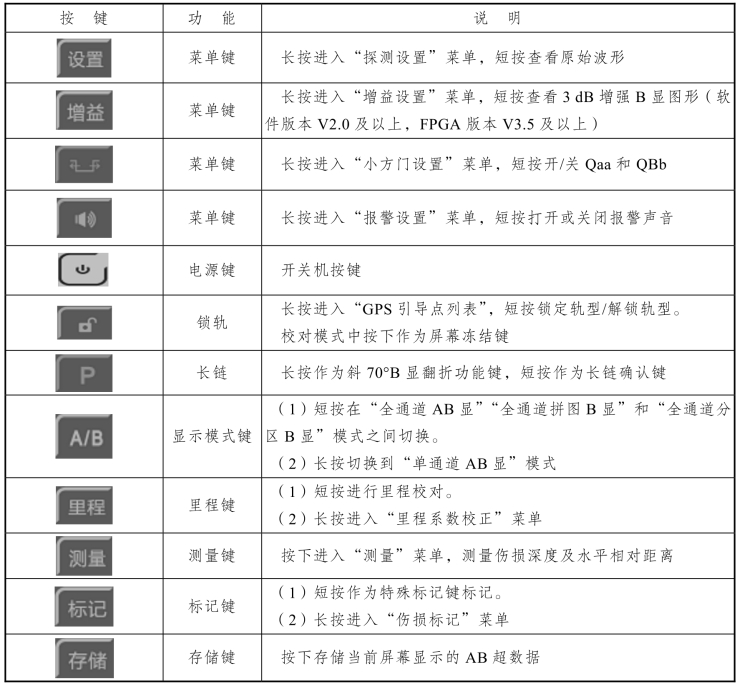

续表

认识钢轨探伤仪按键

5.仪器显示界面

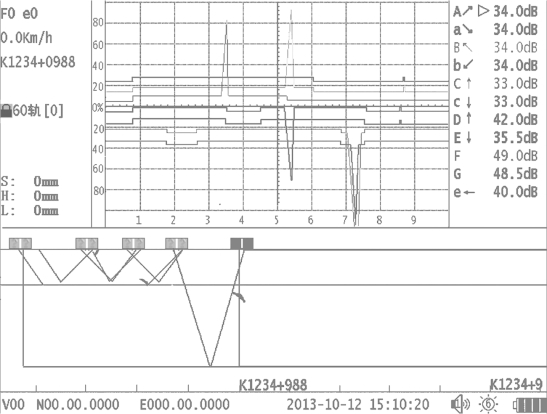

(1)全通道AB显模式(见图1-0-4)。

图1-0-4 全通道AB显模式

① 探测状态区:位于屏幕的左上部分。显示报警编码、速度、里程、轨型等。

② A显区域:位于屏幕中上部。该模式下A超最多有7条基线,分别显示11个通道的A超。从上到下,第1根基线为A和a通道共用,第2根基线为B和b通道共用,第3根基线左边为C和c通道共用,右边为d/e通道,第4、第5、第6、第7根基线分别为D通道、E通道、F通道、G通道。A、a、B、b、C、c这六个通道波形往上,d/e、D、E、F、G这几个通道的波形往下。

③ 增益显示区域:位于屏幕右上部。A、a、B、b、C、c、D、E、F、G、d/e分别对应各个通道的增益。S、H、L为当前选中通道的声程、深度、水平距离。

④ B超区域:位于屏幕下部。各通道B超的颜色、增益显示的颜色和A超波形的颜色相同。B显区域的下方为里程标尺,标尺每一格为20 cm。

⑤ 仪器状态区域:位于屏幕最下方一栏,左边V00、N00.00.0000、E000.00.0000分别表示GPS的有效卫星的个数、纬度、经度。右边分别为日期、时间、音量、亮度、电池剩余电量。

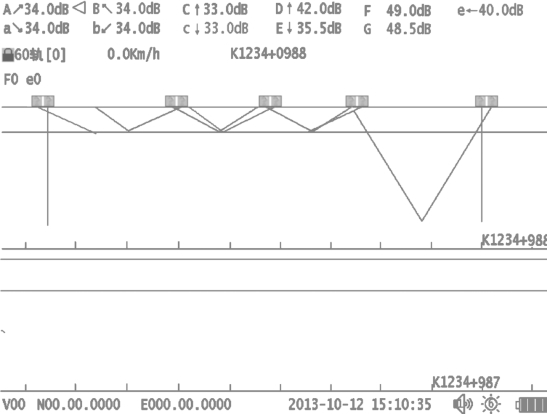

(2)全通道拼图B显模式(见图1-0-5)。

图1-0-5 全通道拼图B显模式

该模式最上部分为探测状态区,中间为B显区,下边分别为增益显示区和仪器状态区,B显区域中的标尺每格为10 cm。

(3)全通道分区B显模式(见图1-0-6)。

图1-0-6 全通道分区B显模式

该模式将B显区域分为3个区域,从上到下依次为70°区域、37°区域和0°区域。

6.手推车的结构

(1)手推车结构图。

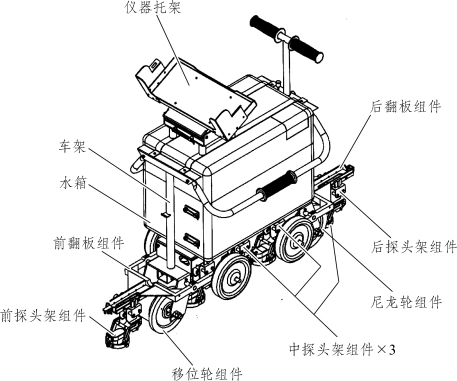

手推车结构图如图1-0-7所示。

图1-0-7 手推车结构

(2)探头架。

探头架共有5个,车体下部有3个,前后翻板各1个。

车体下部的3个探头架具有简易手动升降装置,用手轻轻往上托探头架,即将其升起并挂住,使探头脱离轨面。按下探头架一侧的按钮,探头架即自行落下,使探头紧贴轨面。

每个探头架由2个内六角螺丝固定在车架上,松开2个内六角螺丝,可纵向调节探头架。

此外,5个探头架均有横向细调装置,并有锁定螺母,以便将探头固定在轨面横向的适当位置上。

当手推车从轨道上抬下时,仅需将前后翻板翻起即可,而不需将车体下部的探头架升起。只有当手推车在轨道上推行并不探伤时,为了减少探头磨耗,才需将车体下部的3只探头架升起。

(3)探头布置。

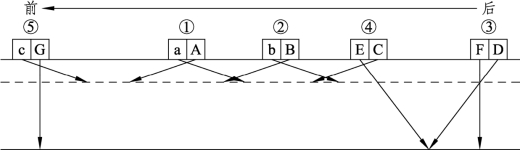

SZT-800和SZT-800S最多可用10个双晶片探头同时探伤,10个探头组成5个组合探头,探头在小车上的分布位置如图1-0-8所示。其中,Aa组合为1号探头,Bb为2号探头,DF为3号探头,CE为4号探头,cG为5号探头。

图1-0-8 探头布置

A—70°前内;a—70°后内;B—70°前外;b—70°后外;C—70°前直;c—70°后直;D—37°前; E—37°后;d—E探头发射,D探头接收(SZT-800S无此通道);F—后0°;G—前0°; e—D探头发射,E探头接收(SZT-800S无此通道)。

(4)俯仰旋转托架。

手推车上的仪器托架,有俯仰旋转装置。俯仰有多个角度,适合于不同身高的探伤人员的需要。松开托架底架两只缩紧螺栓,托架左右可旋转最大至45°,调节至适当角度再锁定,以使仪器处于便于观测的位置。托架上有减震器,用于防止仪器受外界冲击震动的影响。

(5)翻板。

探伤车要使5组探头同时工作,必须有较长的长度,这就使探伤车增加了体积,不便于机动。为了解决这一问题,探伤车采用了翻板结构。

当探伤车在钢轨上探伤时,须把前后翻板放下,此时长度增加到1 000 mm,可放置5只探头架。翻板有锁定装置,只需将翻板翻下至一定位置,即自动锁定。

当探伤车在公路上推行时,或在钢轨上推行而不探伤时,须将翻板翻起,此时车身长度缩减至660 mm,便于机动。只需上拉手推车把手下面的拨杆,翻板即自动翻起。

当翻板已翻起而在钢轨上推行时,由于橡胶轮已放下,在过道岔时会碰撞胶轮,需将探伤车抬起方能通过。

(6)给水系统。

给水系统是由水箱、水路调节阀及水管组成,为探头提供耦合剂。探头保护膜与钢轨表面虽很光滑,但还不能保证探头与钢轨之间有良好的声接触。若其间有极小的空气夹层,也将使进入钢轨的超声波能量大为减少,影响探伤质量。因此,在探伤时,必须有适量的水作为探头和钢轨的声耦合。

水箱容量约为20 L,水位高低可从手推车侧面的游标读出。水流量调节,除有总水阀门控制外,另有4个分阀门,控制5个探头架的流水量,可分别调节到适当位置,一般第1只探头的水流量应充分保证,其余探头可适当调节得小些。

位移传感器、尼龙轮、保险轮、橡胶轮位移传感器位于后尼龙轮侧面,用于采集行走的距离、速度、方向信息。

尼龙轮是供探伤车在钢轨上探伤时行走之用。能在不同宽度的钢轨上前进或倒退。为使探头始终保持在钢轨中心部位,特将其做成单面轮边。前、后轮的平行角度可以适当调节,以便使尼龙轮有一定的斜行力,保证轮边靠在钢轨一侧滚动。
