任务8.2　气动塑料粘接机控制回路设计

能够识气动系统原理图,掌握单向阀、双压阀、或阀、延时阀等气动元件的功用、结构、应用范围。

能够说明气压传动系统图形符号。

能够描述气动单向型、换向型控制阀、延时阀、流量控制阀的工作原理。

能够选用相应气动元件,正确组建、调试换向、延时、流量控制等回路。

延时、方向、行程控制阀的原理掌握及其符号的认识。

基本换向、延时、减压、流量控制等回路的认识。

单向阀、双压阀、或阀、机控行程阀等气动元件的功用、结构、应用。

如任务图8-2所示,利用作用气缸将两个涂有黏合剂的元件压到一起。按下按钮时,夹紧气缸伸出,当到达完全伸出位置后,气缸保持一段设定值T=6s的时间,然后迅速缩回到初始位置,要求气缸的缩回速度可调。当气缸完全缩回后,才可以开始一个新的工作循环。

请设计延时控制回路,要求采用排气节流调速回路,以达到方便操作的目的。

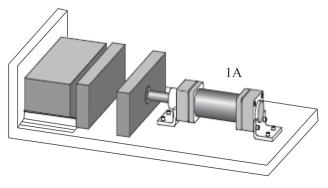

任务图8-2　塑料板材粘接装置示意图
