一、方向控制阀的工作原理及命名

方向控制阀通过产生、截止或改变气体信号方向来控制气体流向,用以下参数来描述一个阀:

(1)通路或开路数(“通”):2通阀、3通阀等。

(2)阀芯位置数:2位、3位等。

(3)阀的驱动方式:手动驱动、机械驱动、气动驱动、电力驱动。

(4)阀的复位方式:弹簧复位、气动复位等。

1.换向阀符号命名

气动回路图中的元件应按照国家标准GB/T786.1—2021进行绘制。换向阀符号的命名如表8-1所示。

换向阀的通路与位置数(位)的命名,用以下几点来描述:所控制的连接数、阀芯位置数以及气流路径。为防止错误的连接,阀的输入、输出口都要做明确标识,如2/2阀读作二位二通换向阀,5/3阀读作三位五通换向阀。

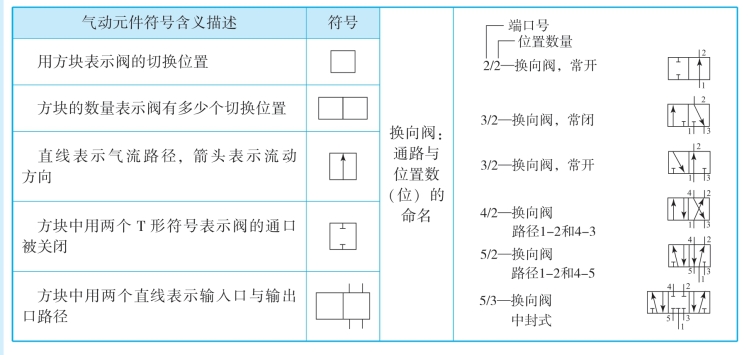

表8-1　换向阀符号的命名

2.换向阀端口的字母标注

换向阀端口为便于接线应进行标号,标号应符合一定的规则,端口可以用字母来标注,也可以按照DINISO5599-3标准(本书采用)用数字来标注,如表8-2所示。换向阀端口标号示例如图8-1所示。

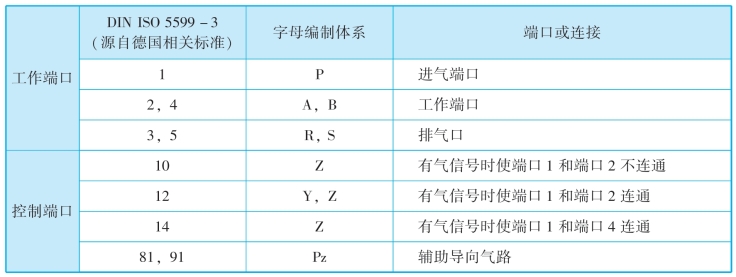

表8-2　换向阀端口标注

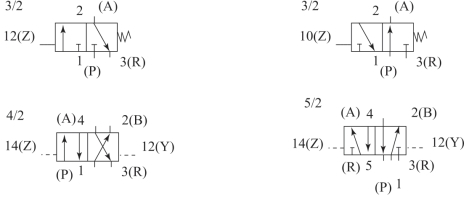

图8-1　换向阀端口标号示例

ISO标准:1—进气口;4,2—工作口;5,3—排气口;14,12—气控口

3.换向阀的定义

图8-2所示为换向阀的定义。

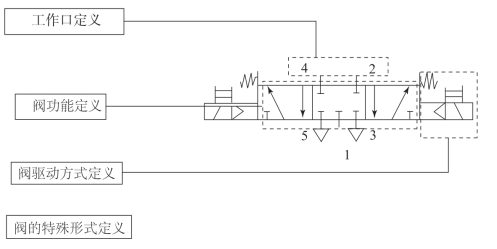

图8-2　换向阀的定义

阀驱动方式定义:

气动换向阀的驱动方式取决于要完成任务的要求。

驱动方式很多,如人力驱动、机械驱动、气动驱动、电气驱动、组合驱动等。

换向阀的驱动方式定义如图8-3所示。

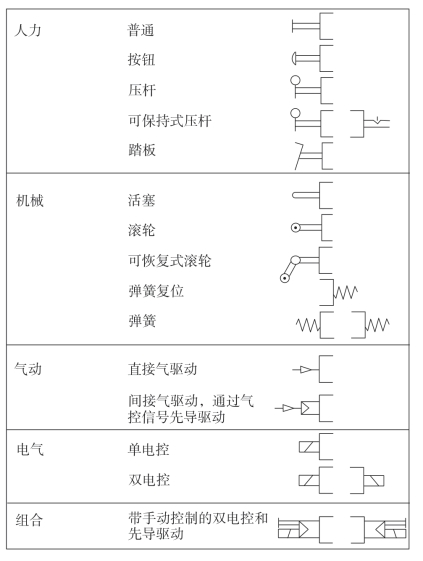

图8-3　换向阀的驱动方式定义

当应用换向阀时,需要注意阀的主要驱动方式以及复位驱动方式,通常是两种不同的驱动方式,它们应标示在表示阀芯位置符号的方框两旁。也许还会有其他的阀驱动方式,如踏板驱动,需要附带地加以标明。

图8-2的阀可以命名为:三位五通中封电气弹簧复位换向阀。
