任务7.2　回转臂工装真空回路的搭建

能够描述真空回路的工作过程、系统组成及应用;

能够描述真空发生器、真空吸盘、真空压力开关的工作过程;

能够分析并计算吸附力并选用真空吸盘。

真空技术的应用及工作原理;

真空发生器、真空压力开关的工作原理与应用;

真空回路的日常维护及保养事项。

用FluidSIM仿真软件搭建图7-25所示回转臂工装的真空回路系统,实验完成回路中摆动缸吸附工件→移动到工位→松开工件的动作,同时完成如下调试实验:

(1)对系统进行仿真,设置真空调压开关数值。

(2)分析回转臂工装真空回路,完成该工装操作步骤说明。

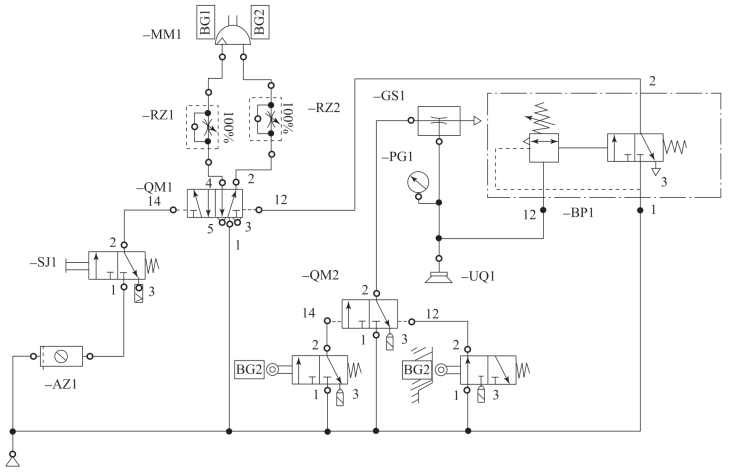

图7-25　回转臂工装的真空回路系统

在搬运输送技术领域中,真空技术扮演着将气动技术(流体力学)应用范围大幅度扩展的重要角色。采用真空技术可输送各种不同材质的零件(例如金属、塑料、木材、纸等),无论工件表面光滑还是粗糙,平面造型还是曲面造型。

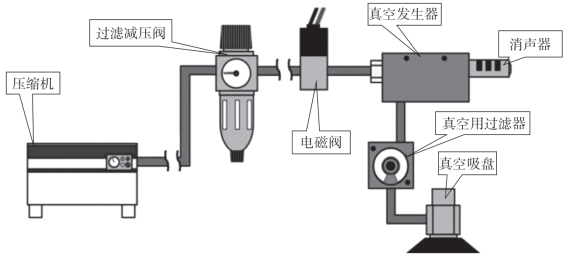

真空系统由吸盘、过滤器、相应的固定零件和成套软管,以及真空发生器组成。过滤器保护整个单元,压力开关和负压测量组件为真空系统提供安全保障,如图7-26所示。

图7-26　真空系统组件构成
