任务7.1　气动平口钳控制回路搭建

能够描述气压传动的工作过程、系统组成及应用;

能够说明气压传动系统图形符号;

能够描述气缸、气动马达的工作过程;

能够分析气压系统的组成及工作过程;

能够识别气源装置及辅助元件;

能够分析气缸的特性和正确选用气缸;

能够组装、分析各种气动基本回路,识别液压泵铭牌参数,并拆装维修叶片泵。

空气压缩机的工作原理。

气源净化装置的工作原理与应用。

气动三联件的安装。

间接与直接控制回路的工作原理与区别。

空气压缩机的日常维护及保养事项。

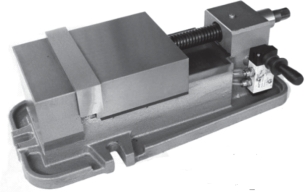

任务图7-1　气动平口钳

气动平口钳是一种常用的夹紧装置,用以自动夹紧工件,所以工件的尺寸和夹紧力可根据需要进行调整,如任务图7-1所示。

功能要求:当工件放入平口钳内,按下按钮,夹紧气缸伸出夹紧工件,加工完成后,松开按钮,工件可取出,可通过调整气缸压力来调整夹紧力。

根据功能要求实施任务:

(1)用FluidSIM仿真软件搭建气动平口钳原理图。要求用单作用气缸和双作用缸完成相应的功能。

(2)选定需要的元器件,在操作台上合理布局,连接出正确的控制系统,检验气缸的动作是否符合送料装置的动作要求。

(3)分析该气动平口钳的工作原理。

(4)完成引导问题中相应信息的查询与分析。
