组合机床是一种由通用部件和部分专用部件组合而成的高效、工序集中的专用机床,具有加工能力强、自动化程度高、经济性好等优点。动力滑台是组合机床上实现进给运动的一种通用部件,配上动力头和主轴箱可以完成钻、扩、铰、镗、铣、攻丝等工序,能加工孔和端面。组合机床结构原理图及液压动力滑台实物图如图6-2所示。

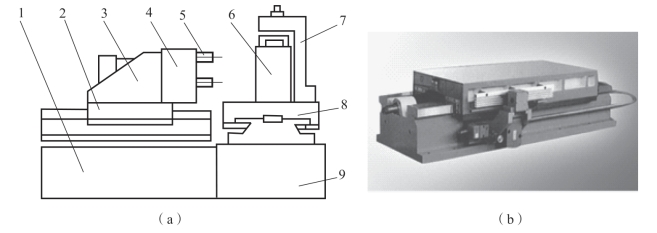

图6-2　组合机床结构原理图及液压动力滑台实物图

(a)原理图;(b)实物图
1—床身;2—动力滑台;3—动力头;4—主轴箱;5—刀具;6—工件;7—夹具;8—工作台;9—底座
