任务5.3　热处理回火炉液压速度控制回路搭建

掌握液压流量控制元件的符号、结构及功能;

分析调压、减压、卸荷、保压、平衡等回路的功能特性与应用场合;

能设计简单的节流调速回路,并仿真调试。

方向控制阀在液压回路中的作用。

三位换向阀中位机能的特点及应用。

常用换向阀的控制方式及特点。

溢流阀、减压阀、顺序阀、节流阀、调速阀等的功能特性。

三种(进油路、回油路和旁路)节流调速回路的特点与作用。

如任务图5-3所示,炉门的启闭是由油缸驱动的,速度可调。现要求炉门在任何位置都可较精确锁住。

(1)用FluidSIM软件搭建由双作用单活塞杆液压缸、Y型中位机能二位四通手控换向阀、液控单向节流阀等具有液压锁功能的控制回路。

(2)速度回路具有缓冲功能。

(3)解释其油路工作状况,并分析其工作原理。

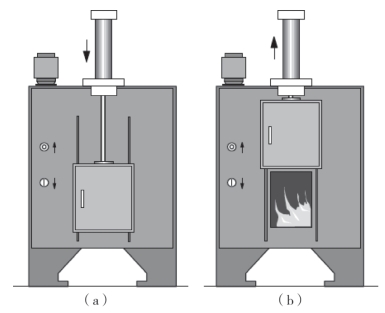

任务图5-3　热处理回火炉炉门升降示意图

(a)炉门关闭;(b)炉门开启

液压传动系统中能控制执行元件运动速度的回路称为速度控制回路,速度控制回路的核心元件是流量控制阀。流量控制阀通过改变阀口通流面积的大小,来调节执行元件油液的流量大小。
