压力继电器是使压力达到预定值时发出液-电信号的转换元件。当其进口压力达到弹簧调定值时,能自动接通或断开电路,使电磁铁、继电器、电动机等电气元件通电运转或断电停止工作,以实现对液压系统工作程序的控制、安全保护或动作的联动等。压力继电器按结构不同分:柱塞式、弹簧管式、膜片式和波纹管式。

1.压力继电器的工作原理

图5-25所示为压力继电器。

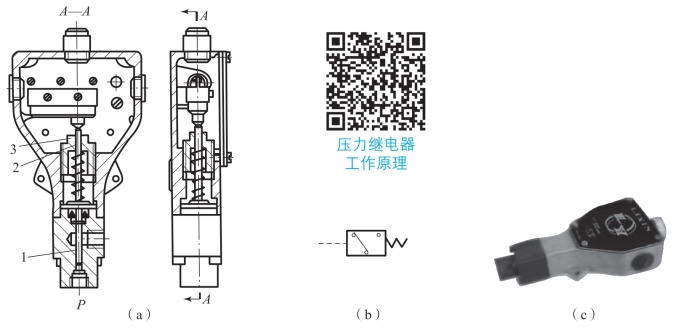

图5-25　压力继电器

(a)单触点式柱塞式压力继电器;(b)图形符号;(c)压力继电器实物图
1—柱塞;2—调节螺母;3—微动开关

当进油口压力达到弹簧调定值时,柱塞1推动顶杆上移,使微动开关3的触点闭合(或断开),发出电信号,调节螺母2可以改变弹簧的预压缩量,相应调节了发出信号时的控制油压力。

2.压力继电器的应用

压力继电器使电磁铁、继电器、电动机等电气元件通电运转或断电停止工作,以实现对多缸液压系统顺序的控制、保压、过载保护或动作的联动等。

液压泵卸荷的保压回路如图5-26(a)所示,当三位四通电磁换向阀在左位工作时,液压泵同时向液压缸左腔和蓄能器供油,液压缸前进夹紧工件。在夹紧工件时进油压力升高,当压力达到压力继电器的调定值时,表示工件已经被夹紧,蓄能器已储备了足够的压力油。这时压力继电器发出电信号,同时使二位二通换向阀的电磁铁通电,控制溢流阀使液压泵卸荷,此时单向阀自动关闭,液压缸若有泄漏,油压下降,则可由蓄能器补油保压。

液压缸压力不足(下降到压力继电器的闭合压力)时,压力继电器复位使液压泵重新工作。保压时间取决于蓄能器的容量,调节压力继电器的通断调节区间即可调节液压缸压力的最大值和最小值。

压力继电器控制的顺序动作回路如图5-26(b)所示,液压泵向液压缸A供油,缸A的活塞杆伸出并抵达缸底,此时液压缸A左腔压力升高,当达到压力继电器的调定压力值时,压力继电器发出电信号,使二位二通电磁换向阀通电,液压缸B支线的管路接通,压力油经二位二通电磁换向阀的上位,向液压缸B左腔供油,液压缸B的活塞杆伸出,完成多缸顺序动作。

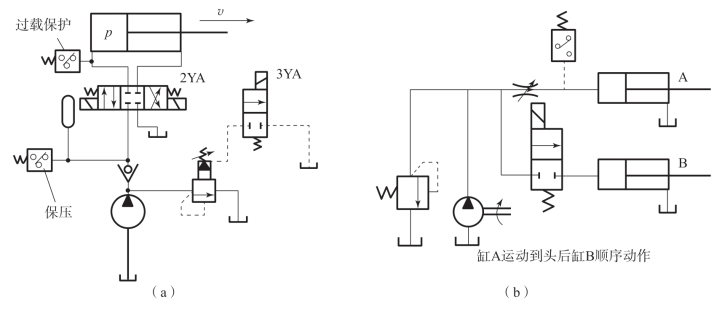

图5-26　压力继电器控制的保压与顺序动作回路

(a)保压回路;(b)顺序动作回路

溢流阀、顺序阀和减压阀之间有许多相同之处,但也有一些区别,为便于理解在此做一比较,如表5-5所示。

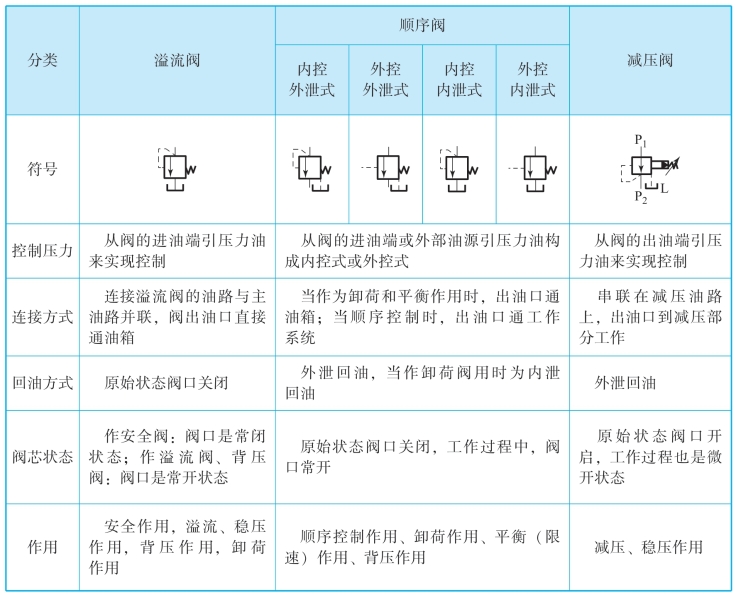

表5-5　溢流阀、顺序阀和减压阀异同比较
