任务5.1　油漆烘干炉门换向锁紧回路设计

认识液控单向阀和换向阀的结构、工作原理及图形符号;

分析换向、锁紧回路的组成和功能;

设计搭建换向、锁紧回路,并仿真调试回路。

方向控制阀在液压回路中的作用。

三位换向阀中位机能的特点及应用。

常用换向阀的控制方式及特点。

如任务图5-1所示,油漆烘干炉需设计一个手动液压系统,实现炉门的启闭,并能在任一位置停留。具体要求如下:

(1)用FluidSIM仿真软件搭建换向回路系统,用O形中位机能的三位四通手控换向阀。

(2)手动控制回路可实现炉门的启闭,实现上述功能,讲述油路工作情况与换向回路的工作原理。

(3)为保证整个系统有良好的密封性,请将该回路改进设计成双联液控单向阀的锁紧回路,并讲述原理。

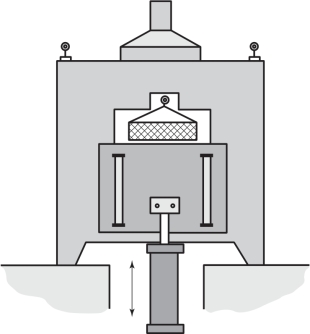

任务图5-1　油漆烘干炉
