任务4.1　蓄能器快速回路与普通回路搭建

认知油箱、蓄能器、滤油器的功能、工作原理与图形符号;

能够阐述油箱、蓄能器的结构特性,并选用、安装相应的液压辅助元件;

能够认知蓄能器的保压回路原理,并仿真搭接保压回路。

油箱、滤油器的工作原理、结构与安装应用;

蓄能器的工作原理、作用及应用。

用FluidSIM仿真软件搭建补充完成任务图4-1蓄能器的快速运动回路,用于液压缸的间歇式工作。当液压缸不动时,换向阀5中位将液压泵与液压缸隔开,液压泵1的油液经单向阀3向蓄能器4充油。当需要液压缸动作时,蓄能器和泵一起给液压缸供油,实现快速动作。做如下实验:

(1)对系统进行仿真,按任务图4-1进行仿真回路的搭接,并记录液压缸的进给速度。

(2)分析该回路为什么会使液压缸的速度加快?

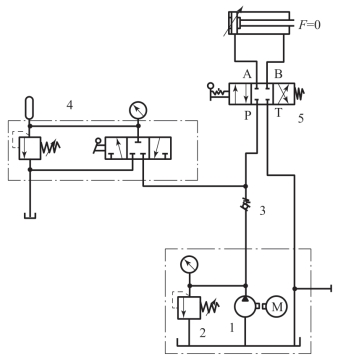

任务图4-1　蓄能器的快速运动回路

1—液压泵;2—溢流阀;3—单向阀;4—蓄能器;5—换向阀
