任务1.1　平面磨床液压传动组成认知

能够描述液压传动的工作过程、系统组成、优缺点及应用;

能够识读磨床液压传动系统的图形符号(图中名称按GB/T786.1—2021标准化索引的规定命名);

能够动手搭接简单液压传动系统,并说明操作过程。

气压、液压传动系统的工作原理;

气压、液压传动系统的组成;

气压、液压传动系统图的图形符号(磨床工作台液压传动原理图\气动系统回路图)。

任务图1-1所示为平面磨床,其工作原理是利用液压传动系统带动工作台进行往复运动。任务图1-2所示为平面磨床工作台液压传动系统的原理图。

任务图1-1　平面磨床

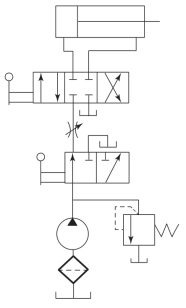

任务图1-2　平面磨床工作台液压传动系统的原理图

(1)用FluidSIM软件进行平面磨床工作台进给液压系统、磨床工作台图的绘制与仿真;

(2)完成引导问题中相应信息的查询与分析。
