1.进出口

涵洞的进出口是用来连接洞身和填方土坡的，也是洞身和上下游渠道之间的连接段。其作用是平顺水流以降低水头损失和防止冲刷，最常见的进出口形式有圆锥护坡式、八字形斜降墙式、反翼墙走廊式、八字墙式、进口段洞顶抬高式，如图12-57所示。

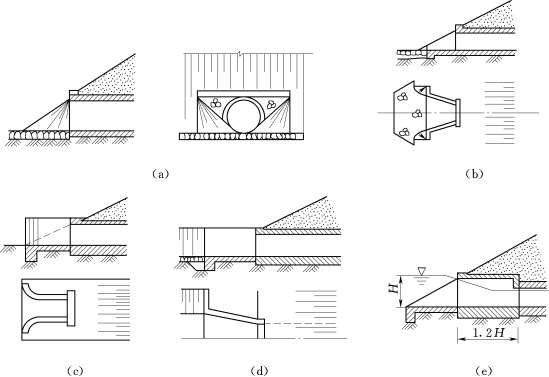

图12-57　涵洞进出口形式

（a）圆锥护坡式；（b）八字形斜降墙式；（c）反翼墙走廊式；（d）八字墙式；（e）进口段洞顶抬高式

（1）圆锥护坡式[图12-57（a）]。进口、出口设圆锥形护坡与渠堤外坡连接，构造简单、省材料，但进口水流收缩大，与其他形式的进水口相比，在同样条件下，上游壅水时易封住洞顶，这种形式一般用于小型工程。

（2）八字形斜降墙式[图12-57（b）]。翼墙在平面上呈八字形，八字墙与水流方向成30°～40°交角，墙顶面随两侧土坡的降低而逐渐降低，进流条件比圆锥护坡式有所改善，但仍易使上游产生壅水而封住洞顶。

（3）反翼墙走廊式[图12-57（c）]。指涵洞进水口两侧翼墙高度不变以形成廊道，水面降落产生在该段翼墙内，可降低洞身高程，适用于无压涵洞的进口，但工程量较大，采用较少。

（4）八字墙式[图12-57（d）]。将八字翼墙伸出填土边坡之外，其作用与走廊式相似，若翼墙改用扭曲面式，即成为扭曲面护坡式，水流条件会更好，但施工较麻烦。

（5）进口段洞顶抬高式[图12-57（e）]。对于无压涵洞，为了保证进口水流不封住洞顶，可将进口1.2H（H为洞高）长度范围内洞身高度适当加大，以使进口水面降落位于此段范围内，以免水流封住洞口；对于半有压涵洞，为使水流封住进口洞顶时洞内仍能保持稳定的无压流态，可将进口一小段洞身高度适当减小，并在其后设通气孔，以稳定洞内水面；对于有压涵洞，可将进口段洞身的顶部做成逐渐收缩的曲线形式，使进口有平顺的水流边界和必要的进流能力。

2.洞身构造

为了适应温度变化引起的伸缩变形和地基的不均匀沉降，涵洞应分段设置沉降缝。对于砌石、混凝土、钢筋混凝土涵洞，分缝间距一般不大于10m，且不小于2～3倍洞高；对于预制安装管涵，按管节长度设缝。常在进出口与洞身连接处及洞身上荷载变化较大处设沉降缝，该缝为永久缝，缝中应设止水，构造要求与倒虹吸管相似。

若涵洞顶部为渠道，则顶部应设一层防渗层，洞顶填土应不小于1.0m，对于有衬砌的渠道，也应不小于0.5m，以保证洞身具有良好的工作条件。

无压涵洞的净空高度应大于或等于洞高的1/6～1/4，净空面积应大于或等于涵洞断面的10%～30%。

3.基础

涵洞基础（图12-58）一般采用混凝土或浆砌石管座，管座顶部的弧形部分与管体底部形状吻合，其包角一般采用90°～135°。箱涵和拱涵在岩基上只需将基面整平即可；对于在压缩性小的土层上只需采用素土或三合土夯实；在软基上通常用碎石垫层。在寒冷地区，基础应埋于冰冻层以下0.3～0.5m。

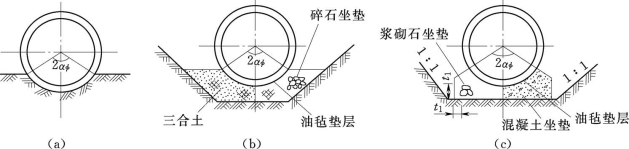

图12-58　涵洞基础

（a）原状土基础；（b）三合土基础；（c）混凝土基础
