1.圆涵

水力条件和受力条件较好，能承受较大的填土和内水压力作用，一般多用钢筋混凝土或混凝土建造，便于采用预制管安装，是最常采用的一种形式。其优点是结构简单、工程量小、便于施工。当泄水量大时，可采用双管或多管涵洞，其单管直径一般为0.5～6m，如图12-52所示。

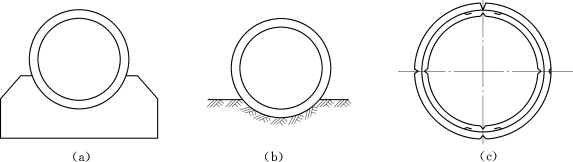

图12-52　圆涵

（a）有基圆涵；（b）无基圆涵；（c）四铰圆涵

2.箱涵

多为矩形钢筋混凝土结构，具有较好的静力工作条件，对地基不均匀沉降的适应性好，可根据需要灵活调节宽高比，泄流量较大时可采用双孔或多孔布置。适用于洞顶填土较厚、洞跨较大和地基较差的无压或低压涵洞，可直接铺设于砂石地基、砌石、混凝土垫层上。小跨度箱涵可以分段预制，然后现场安装，如图12-53所示。

3.盖板涵

一般采用矩形或方形断面，由侧墙、底板、盖板组成（图12-54）。侧墙和底板可用混凝土或浆砌石建造。盖板一般采用预制钢筋混凝土板，盖板一般简支于侧墙上。若地基较好、孔径不大，底板可做成分离式，底部用混凝土或砌石保护，下垫砂石以利于排水。主要用于填土较薄或跨度较小的无压涵洞。

图12-53　箱涵

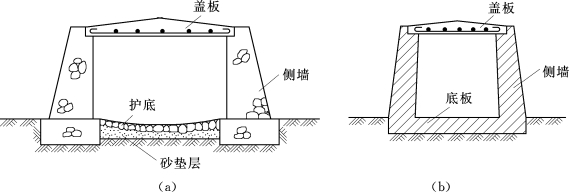

图12-54　盖板涵

（a）侧墙和底板为浆砌石的盖板涵；（b）侧墙和底板为混凝土的盖板涵

4.拱涵

由拱圈、侧墙、底板组成。工程中最常见的有半圆拱、平拱两种形式。拱圈可做成等厚或变厚的，混凝土拱厚一般不小于20cm，砌石拱厚一般不小于30cm。拱涵多用于地基条件较好、填土较高、跨度较大、泄量较大的无压涵洞。

拱涵的底板根据跨度大小以及地基情况，可采用整体式、分体式两种形式（图12-55）。为改善整体式底板的受力条件，工程上常采用反拱底板（图12-56）。

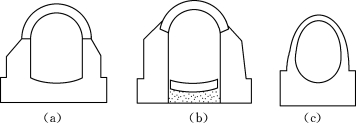

图12-55　拱涵

（a）、（c）整体式拱涵；（b）分离式拱涵

图12-56　反拱底板
