渠道上的拱桥，在石料丰富的山丘地区，跨径小于15m时多采用实腹式石拱桥，跨径较大时常采用空腹式石拱桥。

双曲拱桥被广泛应用，此外还常用桁架拱桥、二铰拱桥、三铰拱桥、微弯板拱及扁壳拱桥等。它们大都具有结构轻、自重小、省材料、造价低、可预制装配等特点。本节仅简要介绍石拱桥和双曲拱桥。

（一）石拱桥

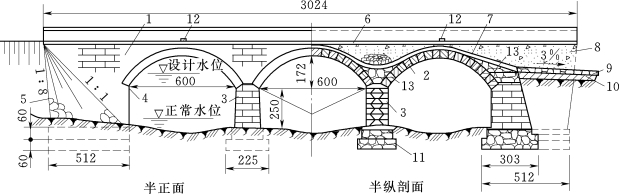

石拱桥的各组成部分如图12-49所示。

图12-49　石拱桥（单位：cm）

1—拱上建筑；2—浆砌料石拱圈；3—浆砌石墩；4—拱脚；5—干砌石护坡；6—碎石或砂砾填料路面；7—石灰三合土层；8—渗水土壤；9—片石盲沟（30×50）cm2；10—黏土夯实层；11—浆砌块石基础；12—泄水孔；13—浆砌片石护拱

跨度在20m以下的石拱桥，主拱圈一般采用等截面圆弧拱。大跨度常采用等截面或变截面悬链线拱。

石拱桥路面与梁桥相同，拱上结构与渡槽相似。

（二）双曲拱桥

双曲拱桥是常见的桥梁之一。它由路面、主拱圈、拱上结构和墩台所组成。除路面构造外，和双曲拱渡槽基本相似，但双曲拱桥在构造和内力计算方面也有一些特点，现简述如下。

（1）桥面构造（图12-50）：为了分布车轮荷载的集中压力和减小冲击力的影响，主拱圈及腹拱顶部的填料厚度（包括路面），一般为30～50cm。填料常为透水性较好的砂石料，路面设排水坡，并做好排水设施。

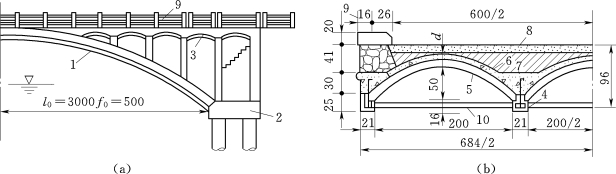

图12-50　双曲拱桥构造图（单位：cm）

（a）半正面图；（b）拱顶横断面图
1—主拱圈；2—井柱桥墩；3—两铰腹拱；4—拱肋；5—预制拱波；6—现浇拱波；7—填料；8—路面；9—栏杆；10—拉杆

（2）双曲拱桥主拱圈轴线常采用圆弧形和悬链线两种。跨径在20m以下时，多选用实腹式圆弧拱；大中跨径多采用空腹式悬链线拱。

（3）由于有车辆荷载的作用，为使主拱圈有较好的整体性，应加强横向联系。对跨径较大的双曲拱桥，在拱顶、1/4拱跨、腹拱立墙（柱）下面、分段预制拱肋接头等处必须设置横隔板，板厚15～20cm，间距3～5m。对于小跨径的双曲拱桥，当桥面较宽时，拱顶处的横隔板应特别加强。

当桥面较宽时，为节省材料，人行道可用悬臂挑出。
