渠道的设计包括横断面设计和纵断面设计。在实际设计中，纵断面和横断面设计应交替并且反复进行，最后经过分析比较，确定出合理的设计方案。

1.渠道横断面

渠道横断面的形状有梯形、矩形、U形、弧形底梯形等。梯形是最常用的横断面形状，因为它便于施工，并有利于保持渠道边坡的稳定，如图12-2（a）、（c）所示。在坚固的岩石中开挖渠道时，宜采用矩形断面，如图12-2（b）、（d）所示。当渠道通过城镇工矿区或斜坡地段，渠宽受到限制时，可采用混凝土、砌石等材料作为挡墙，如图12-2（d）、（e）、（f）所示。

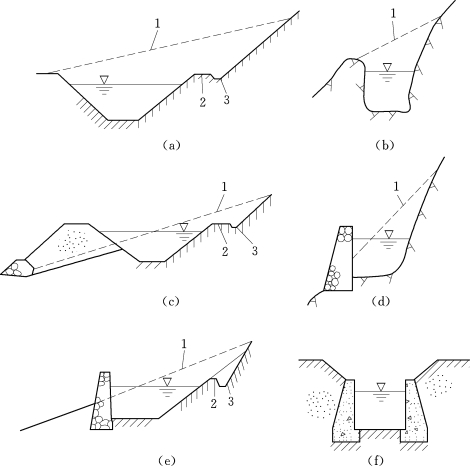

图12-2　渠道横断面图

（a）、（c）、（e）、（f）土基；（b）、（d）岩基
1—原地面线；2—马道；3—排水沟

U形渠道具有较大的输水输沙能力，占地较少，省工省料，并且整体性好，抵抗冻胀破坏的能力较强，在小型渠道中经常采用。

渠道横断面尺寸，应根据水力计算确定。梯形土渠的边坡应根据稳定条件确定，土渠的边坡系数m一般取1～3。对于挖深大于5m或填高超过3m的土坡，必须进行稳定计算，计算方法与土石坝稳定计算相同。为了管理方便和边坡稳定，每隔4～6m应设一平台，平台宽1.5～2m，并在平台内侧设排水沟。

按明渠均匀流公式确定渠道的横断面时，所选择的渠道的纵坡和糙率应尽量接近实际值，它们的大小将直接影响渠道断面尺寸的大小和渠道的冲淤，主要依据渠道有无护面、养护、施工情况等加以选定。当渠道的流量、纵坡、糙率及边坡系数已定时，即可根据明渠均匀流公式确定渠道横断面尺寸。

2.渠道的纵断面

渠道纵断面设计的任务是根据灌溉水位要求确定渠道的空间位置，主要内容包括确定渠道纵坡、设计水位线、最低水位线、渠底高程线、渠顶高程线，在渠道的纵断面图（图12-3）上应标明建筑物类型和位置。

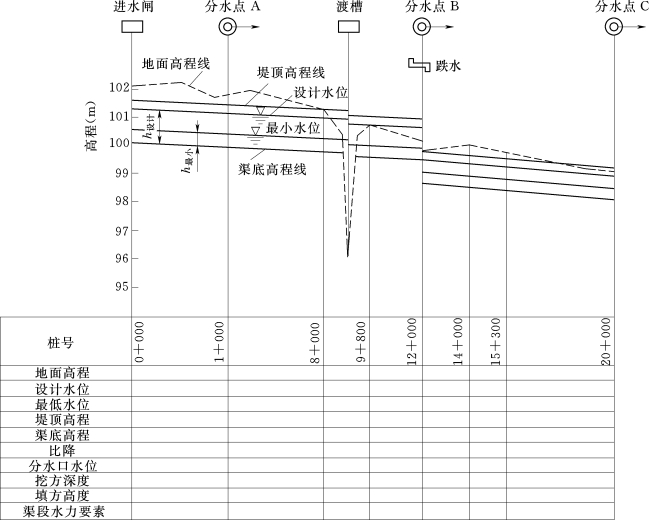

图12-3　渠道纵断面示意图
