鱼闸是解决中高水头过鱼所采取的重要工程措施，是一种利用闸室诱鱼过坝的过鱼建筑物。鱼闸有竖井式和斜井式两种，其工作原理类似于船闸。鱼闸占地少、投资省，鱼类不必克服水流阻力即能过坝，但需要进行机械操作，过鱼量受限。在工程实践中，也可将鱼闸与船闸合并为一，分时运行，在鱼类繁殖季节以过鱼为主，其他季节以过船为主。

图11-18是一座竖井式鱼闸，在其上、下游各设一段导渠与闸室相连，水经过输水管引入闸室和导渠中，引诱鱼进入导渠，由驱鱼栅将鱼推入4m×4m的闸室竖井，关闭下游闸门，向闸室充水使其水位上升，同时提升闸室底板上的升降栅，迫使鱼类随水位一起上升。当闸室水位与上游水位齐平后，打开上游闸门，启动上游驱鱼栅将鱼推入上游导渠，然后进入上游库区。

图11-19是一座斜井式鱼闸，由上、下闸室和斜井组成。过鱼时，打开下游闸门，并稍许开启上游闸门，使水流自斜井流入下闸室，在下闸室入口附近形成诱鱼水流，诱使鱼类进入下闸室，然后关闭下游闸门，让水流继续从水库流入闸室和斜井，并将其灌满。当水位与上游库水位齐平后，开启上游闸门，鱼就可以逆流进入水库。

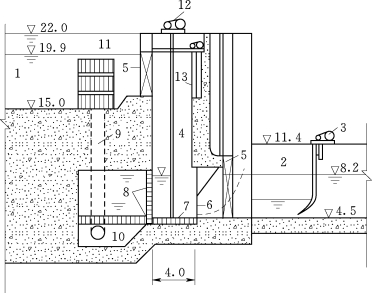

图11-18　竖井式鱼闸（单位：m）

1—上游导渠；2—下游导渠；3一下导渠驱鱼栅；4—竖井；5—闸门；6—转动栅；7—升降栅；8—垂直和水平消力栅；9—放水管；10—放水管圆筒门；11—拦污栅；12—启闭机；13—上游驱鱼栅

图11-19　斜井式鱼闸

1—斜井；2—下闸室；3—上闸室；4—下游闸门；5—上游闸门

鱼闸的主要作用是确保下游闸门以上有合适的流速和流态，以利于鱼类进入，因此需要一系列供水、扩散、消能和排水设施。为了增大过鱼量，往往上、下游都放置诱鱼设施，如翻水花器、变频发生器、香精散发器等。
