建在溢洪道上的橡胶坝，无需另设消能设施。建在河渠上的橡胶坝，基本采用底流式水跃消能。

消能防冲设施包括上游铺盖、护坦、排水设施和海漫，如图10-3所示。消力池与底板之间采用陡坡段连接，坡度为1∶3～1∶4。如基坑开挖有困难时，坝下游护坦与底板高程齐平，护坦的设置范围应根据计算综合分析决定。

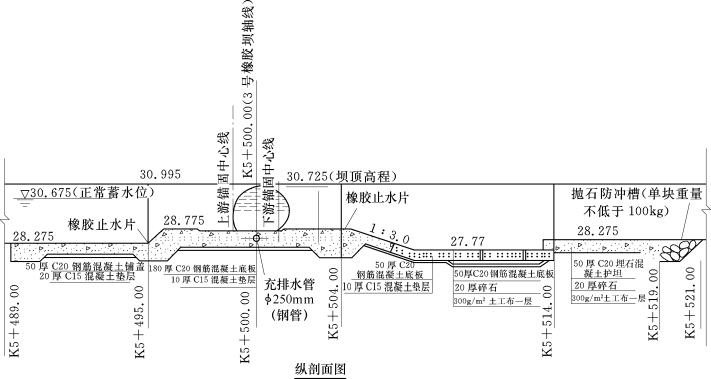

图10-3　橡胶坝剖面图（单位：m）

（1）铺盖。铺盖的作用一方面是增加防渗长度，减小底板扬压力，同时也可以防止上游河底冲刷。铺盖常采用混凝土或黏土结构，铺盖的长度应满足防渗长度要求，铺盖的厚度视不同材料而定，一般混凝土铺盖厚0.3m，黏土铺盖厚不小于0.5m。

（2）护坦一般采用混凝土结构，其厚度一般为0.3～0.5m。

（3）排水设施。减少底板扬压力的另一种措施是设置排水，由防渗设计综合考虑后确定排水的位置。排水的起始点便是防渗段的终点。排水设施一般用直径1～2cm的卵石、砾石、碎石等做成，平铺在地基上，厚度0.2～0.6m，其上铺设土工布1～2层。排水设施和地基土壤接触处容易发生破坏，应予注意。

（4）海漫一般采用浆砌石、干砌石或铅丝石笼，其厚度一般为0.3～0.5m。
