三、两岸连接建筑物的结构形式

两岸连接建筑物从结构上分析属于挡土墙。常用的形式有重力式、悬臂式、扶壁式、空箱式及连拱空箱式等。

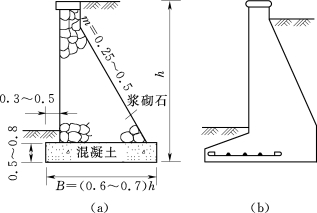

图9-64　重力式挡土墙（单位：m）

（a）浆砌石挡土墙；（b）混凝土挡土墙

1.重力式挡土墙

重力式挡土墙主要依靠自身的重力维持稳定（图9-64）。常用混凝土和浆砌石建造。由于挡土墙的断面尺寸大，材料用量多，建在土基上时，其墙高一般不宜超过5～6m。

重力式挡土墙顶宽一般为0.4～0.8m，边坡系数m为0.25～0.5，混凝土底板厚约0.5～0.8m，两端悬出0.3～0.5m，前趾常需配置钢筋。

为了提高挡土墙的稳定性，墙顶填土面应设防渗（图9-65）；墙内设排水设施，如图9-66所示，以减少墙背面的水压力。排水设施可采用排水孔[图9-66（a）]或排水暗管[图9-66（b）]。

重力式翼墙结构计算同挡土墙。

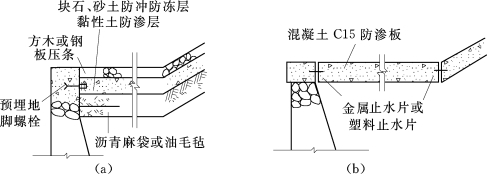

图9-65　翼墙墙顶的防渗设施

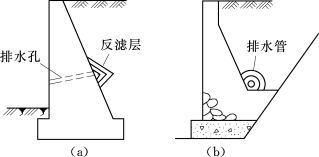

图9-66　挡土墙的排水

图9-67　悬臂式挡土墙剖面图

2.悬臂式挡土墙

悬臂式挡土墙是由直墙和底板组成的一种钢筋混凝土轻型挡土结构（图9-67）。其适宜高度为6～10m。用作翼墙时，断面为倒T形，用作岸墙时，则为L形[图9-58（e）]，这种翼墙具有厚度小、自重轻等优点。它主要是利用底板上的填土维持稳定。

底板宽度由挡土墙稳定条件和基底压力分布条件确定。调整后踵长度，可以改善稳定条件；调整前趾长度，可以改善基底压力分布。直墙和底板近似按悬臂板计算。

3.扶壁式挡土墙

当墙的高度超过9～10m以后，采用钢筋混凝土扶壁式挡土墙较为经济。扶壁式挡土墙由直墙、底板及扶壁三部分组成，如图9-68所示。利用扶壁和直墙共同挡土，并可利用底板上的填土维持稳定，当改变底板长度时，可以调整合力作用点位置，使地基反力趋于均匀。

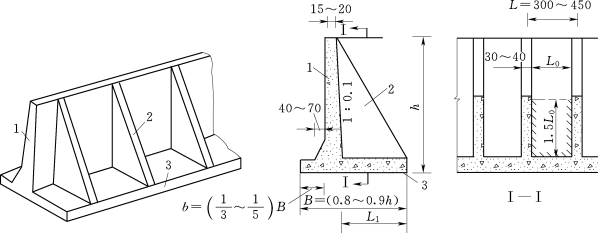

图9-68　扶壁式挡土墙（单位：cm）

1—立墙；2—扶壁；3—底板

钢筋混凝土扶壁间距一般为3～4.5m，扶壁厚度0.3～0.4m；底板用钢筋混凝土建造，其厚度由计算确定，一般不小于0.4m；直墙顶端厚度不小于0.2m，下端由计算确定。悬臂段长度b约为（1/3～1/5）B。直墙高度在6.5m以内时，直墙和扶壁可采用浆砌石结构，直墙顶厚0.4～0.6m，临土面可做成1∶0.1的坡度；扶壁间距2.5m，厚0.5～0.6m。

4.空箱式挡土墙

空箱式挡土墙由底板、前墙、后墙、扶壁、顶板和隔板等组成，如图9-69所示。利用前后墙之间形成的空箱充水或填土可以调整地基应力。因此，它具有重力小和地基应力分布均匀的优点，但其结构复杂，需用较多的钢筋和木材，施工麻烦，造价较高。故仅在某些地基松软的大中型水闸中使用。

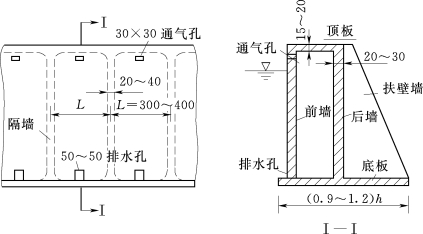

图9-69　空箱式挡土墙（单位：cm）

5.连拱式挡土墙

连拱空箱式土墙也是空箱式挡土墙的一种形式，它由底板、前墙、隔墙和拱圈组成，如图9-70所示。前墙和隔墙多采用浆砌石结构，底板和拱圈一般为混凝土结构。拱圈净跨一般为2～3m，矢跨比常为0.2～0.3，厚度为0.1～0.2m。拱圈的强度计算可选取单宽拱条，按支承在隔墙（扶壁）上的两铰拱进行计算。连拱式挡土墙的优点是：钢筋用量少、造价低、重力小，适用于软土地基。缺点是挡土墙在平面布置上需转弯时施工较为困难，整体性差。

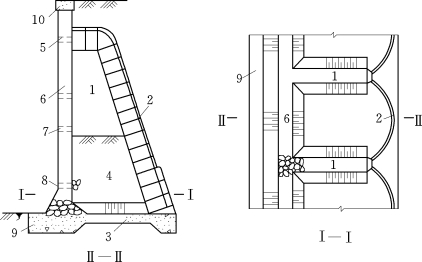

图9-70　连拱空箱式挡土墙

1—隔墙；2—预制混凝土拱圈；3—底板；4—填土；5—通气孔；6—前墙；7—进水孔；8—排水孔；9—前趾；10—盖顶
