二、连接建筑物的形式和布置

（一）闸室与河岸的连接形式

水闸闸室与两岸（或堤、坝等）的连接形式主要与地基及闸身高度有关。当地基较好，闸身高度不大时，可用边墩直接与河岸连接，如图9-58（a）、（b）、（c）、（d）所示。

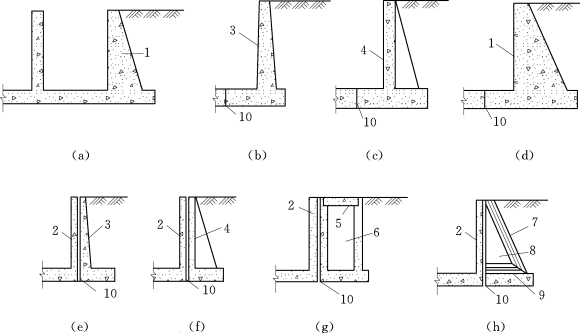

图9-58　闸室与两岸或土坡的连接方式

（a）～（d）边墩直接挡土；（e）～（h）边墩外侧设岸墙挡土
1—重力式边墩；2—边墩；3—悬臂式边墩或岸墙；4—扶壁式边墩或岸墙；5—顶板；6—空箱式岸墙；7—连拱板；8—连拱式空箱支墩；9—连拱底板；10—沉降缝

在闸身较高、地基软弱的条件下，如仍采用边墩直接挡土，由于边墩与闸身地基的荷载相差悬殊，可能产生不均匀沉降，影响闸门启闭，并在底板内产生较大的内力。此时，可在边墩外侧设置轻型岸墙，边墩只起支承闸门及上部结构的作用，而土压力全由岸墙承担，如图9-58（e）、（f）、（g）、（h）所示。这种连接形式可以减少边墩和底板的内力，同时还可使作用在闸室上的荷载比较均衡，可减少不均匀沉降。当地基承载力过低，可采用护坡岸墙的结构形式，如图9-59所示。其优点是边墩既不挡土，也不设岸墙挡土。因此，闸室边孔受力状态得到改善，适用于软弱地基。缺点是防渗和抗冻性能较差。为了挡水和防渗需要，在岸坡段设刺墙，其上游设防渗铺盖。

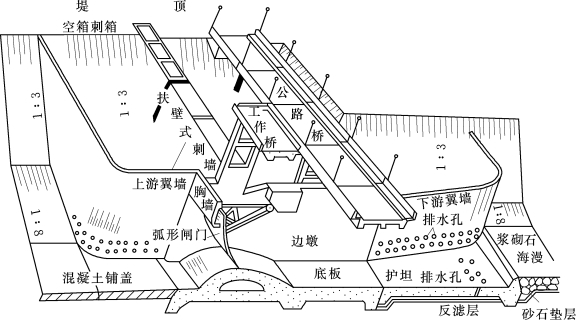

图9-59　护坡连接式

（二）翼墙的布置

上游翼墙应与闸室两端平顺连接，其顺水流方向的投影长度应大于或等于铺盖长度。

下游翼墙的平均扩散角每侧宜采用7°～12°，其顺水流方向的投影长度大于或等于消力池长度。

上、下游翼墙的墙顶高程应分别高于上、下游最不利的运用水位。翼墙分段长度应根据结构和地基条件确定，可采用15～20m。建筑在软弱地基或回填土上的翼墙分段长度可适当缩短。

翼墙平面布置通常有下列几种形式。

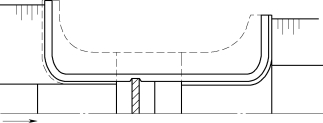

图9-60　反翼墙

1.反翼墙

翼墙自闸室向上、下游延伸一段距离，然后转弯90°插入堤岸，墙面铅直，转弯半径约2～5m，如图9-60所示。这种布置形式的防渗效果和水流条件均较好，但工程量较大，一般适用于大中型水闸。对于渠系小型水闸，为节省工程量可采用一字形布置，即翼墙自闸室边墩上下游端即垂直插入堤岸。这种布置形式进出水流条件较差。

2.圆弧式翼墙

这种布置是从边墩开始，向上、下游用圆弧形的铅直翼墙与河岸连接。上游圆弧半径为15～30m，下游圆弧半径为30～40m，如图9-61所示。其优点是水流条件好，但模板用量大，施工复杂。适用于上下游水位差及单宽流量较大、闸室较高、地基承载力较低的大中型水闸。

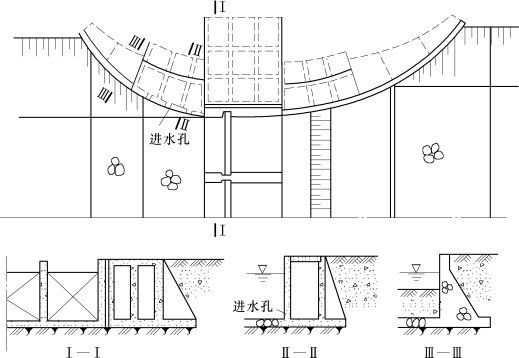

图9-61　圆弧翼墙

3.扭曲面翼墙

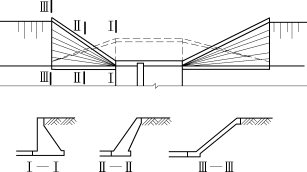

扭曲面翼墙是连接梯形断面渠道和矩形闸室的结构，翼墙迎水面与闸墩连接处的铅直面，向上或下游延伸而逐渐变为倾斜面，直至与其连接的河岸（或渠道）的坡度相同为止，如图9-62所示。翼墙在闸室端为重力式挡土墙断面形式，另一端为护坡形式。这种布置形式的水流条件好，且工程量小，但施工较为复杂，应保证墙后填土的夯实质量，否则容易断裂。这种布置形式在渠系工程中应用较广。

图9-62　扭曲面翼墙

图9-63　斜墙翼墙

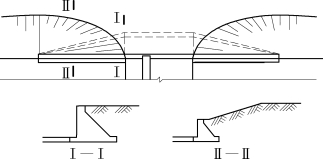

4.斜降翼墙

在平面上呈八字形，随着翼墙向上、下游延伸，其高度逐渐降低，至末端与河底齐平，如图9-63所示。这种布置的优点是工程量省，施工简单，但防渗条件差，泄流时闸孔附近易产生漩涡，冲刷河岸或坝坡，一般用于较小水头的小型水闸。
