闸门启闭机可分为固定式和移动式两种。启闭机型式可根据门形、尺寸及其运用条件等因素选定。选用启闭机的启闭力应等于或大于计算启闭力，同时应符合国家现行的SL 41—93《水利水电工程启闭机设计规范》所规定的启闭机系列标准。

当多孔闸门启闭频繁或要求短时间内全部均匀开启时，每孔应设一台固定式启闭机。常用的固定式启闭机有卷扬式（图9-54）、螺杆式（图9-55）和油压式（图9-56、图9-57）3种。

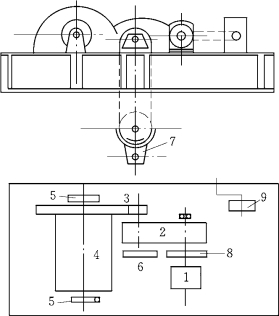

图9-54　卷扬机

1—电动机；2—减速器；3—开式齿轮；4—绳鼓；5—轴承座；6—定滑轮；7—动滑轮；8—制动器；9—手摇装置

1.卷扬式启闭机

卷扬式启闭机主要由电动机、减速箱、传动轴和绳鼓所组成。绳鼓固定在传动轴上，围绕钢丝绳，钢丝绳连接在闸门吊耳上（图9-54）。启闭闸门时，通过电动机、减速箱和传动轴使绳鼓转动，带动闸门升降。为了防备停电或电器设备发生故障，可使用人工操作，通过手摇箱进行人力启闭。卷扬式启闭机启闭能力较大，操作灵便，启闭速度快，但造价较高，适用于弧形闸门。某些平面闸门能靠自重关闭，且启闭力较大时，也可采用卷扬式启闭机。

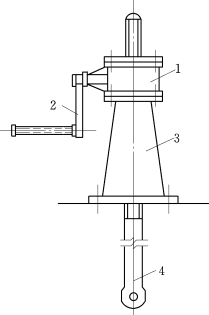

图9-55　螺杆式启闭机

1—齿轮箱；2—手摇把；3—支座；4—螺杆

图9-56　提升式油压启闭机构造示意图

1—进油；2—回油；3—油缸；4—柱塞；5—密封圈；6—柱塞杆

图9-57　顶升式油压启闭机构造示意图

1—闭门；2—闸墩；3—顶升梁；4—连接杆；5—油缸；6—副塞；7—油缸底；8—油盖；9—橡胶油封；10—油管；11—密封间

2.螺杆式启闭机

当闸门尺寸和启闭力都较小时，常用简便、廉价的单吊点螺杆式启闭机（图9-55）。螺杆与闸门连接，用机械或人力转动主机，带动螺杆连同闸门上下移动。当水压力较大，门重不足时，为使闸门关闭到底，可通过螺杆对闸门施加压力。当螺杆长度较大（如大于3m）时，可在胸墙上每隔一定距离设支撑套环，以防止螺杆受压失稳。其启闭重量一般为3～100kN。

3.油压启闭机

油压启闭机近年来使用较多，其布置、构造、组成如图9-56、图9-57所示。其主体为油缸和活塞。活塞经活塞杆或连杆和闸门连接。改变油管中的压力即可使活塞带动闸门升降。其优点是利用油泵产生的液压传动，可用较小的动力获得很大的启闭力，液压传动比较平稳和安全，较易实行遥控和自动化等。主要缺点是要求加工精度高，造价也较高。
