水闸建成挡水后，除闸基渗流外，渗流还从上游高水位绕过翼墙、岸墙和剌墙等流向下游，称为侧向绕渗（图9-46）。绕渗对翼墙、岸墙施加水压力，影响其稳定性；在渗流出口处，以及填土与岸、翼墙的接触面上可能产生渗透变形。因此，应做好侧向防渗排水设施。

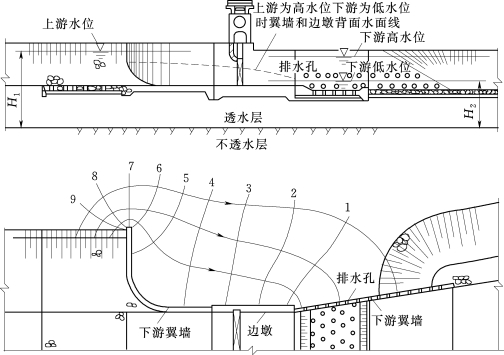

图9-46　侧向绕渗

侧向防渗排水布置（包括刺墙、板桩、排水井等）应根据上、下游水位，墙体材料，墙后土质以及地下水位变化等情况综合考虑，并应与闸基的防渗排水布置相适应，使其在空间上形成防渗整体。若铺盖长于翼墙，在岸坡上也应设铺盖，或在伸出翼墙范围的铺盖侧部加设垂直防渗措施，以保证铺盖的有效防渗长度，防止在空间上形成防渗漏洞。防渗设备除利用翼墙和岸墙外，还可根据需要，在岸墙或边墩后面靠近上游处增设板桩或刺墙，以增加侧向渗径。刺墙与边墩或岸墙之间需要用沉陷缝分开，缝中设止水设备。为避免填土与边墩、翼墙的接触面上产生集中渗流，常需设一些短的刺墙，并使边墩与翼墙的挡水面稍倾斜，使填土借自重紧压在墙背上。为排除渗水，单向水头的水闸可在下游翼墙和护坡上设置排水设施。排水设施多种多样，可根据墙后回填土的性质选用不同的形式：①排水孔，在稍高于地面的下游墙上，每隔2～4m留一直径5～10cm的排水孔，以排除墙后的渗水，这种布置适用于透水性较强的砂性回填土，如图9-47（a）所示；②连续排水垫层，在墙背上覆盖一层用透水材料做成的排水垫层，使渗水经排水孔排向下游，如图9-47（b）所示，这种布置适用于透水性很差的黏性回填土。连续排水垫层也可沿开挖边坡铺设，如图9-47（c）所示。

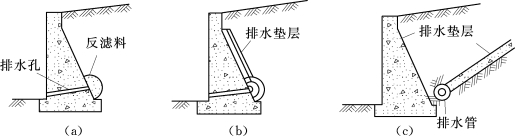

图9-47　下游翼墙后的排水设施

（a）墙后设反滤料的排水孔；（b）墙后设排水垫层的排水孔；（c）墙后设排水管
