（一）地下轮廓线

如图9-37所示，水流在上下游水位差H作用下，经地基向下游渗透，并从护坦的排水孔等处排出。上游铺盖、板桩及水闸底板等不透水部分与地基的接触线，即图9-37中折线0、1、2、…、15、16是闸基渗流的第一条流线，亦称地下轮廓线，其长度称为闸基防渗长度。

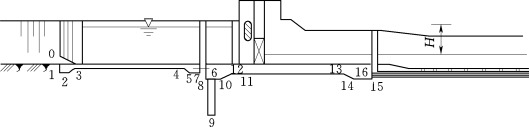

图9-37　闸基渗流图

（二）不同地基地下轮廓线的布置

闸基防渗长度初步确定后，可根据地基特性，参考已建的工程经验进行闸基地下轮廓线布置。

防渗设计一般采用防渗与排水相结合的原则，即在高水位侧采用铺盖、板桩、齿墙等防渗设施，用以延长渗径、减小渗透坡降和闸底板下的渗透压力；在低水位侧设置排水设施，如面层排水、排水孔或减压井与下游连通，使地基渗水尽快排出，以减水渗透压力，并防止在渗流出口附近发生渗透变形。

地下轮廓布置与地基土质有密切关系，现分述如下。

1.黏性土地基

黏性土壤具有凝聚力，不易产生管涌，但摩擦系数较小。因此，布置地下轮廓时，排水设施可前移到闸底板下，以降低底板下的渗透压力并有利于黏土加速固结（图9-38），以提高闸室稳定性。防渗措施常采用水平铺盖，而不用板桩，以免破坏黏土的天然结构，在板桩与地基间造成集中渗流通道。

黏性土地基内夹有承压透水层时，应考虑设置垂直排水，如图9-38（b）所示，以便将承压水引出。

2.砂性土地基

砂性土粒间无黏着力，易产生管涌，要求防止渗透变形是其考虑的主要因素；砂性土摩擦系数较大，对减小渗透压力要求相对较小。当砂层很厚时，可采用铺盖与板桩相结合的形式，排水设施布置在护坦上，如图9-39（a）所示。必要时，在铺盖前端再加设一道短板桩，以加长渗径；当砂层较薄，下面有不透水层时，可将板桩插入不透水层，如图9-39（b）所示；当地基为粉细砂土基时，为了防止地基液化，常将闸基四周用板桩封闭起来，图9-39（c）是江苏某挡潮闸防渗排水的布置方式。因其受双向水头作用，故水闸上下游均设有排水设施，而防渗设施无法加长。设计时应以水头差较大的一边为主，另一边为辅，并采取除降低渗压以外的其他措施，提高闸室的稳定性。

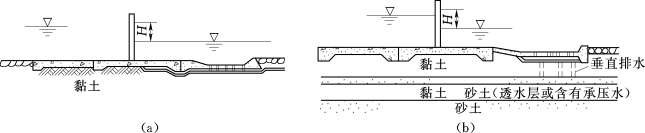

图9-38　黏性地基上地下轮廓布置图

（a）黏性地基；（b）黏性地基夹有透水砂层

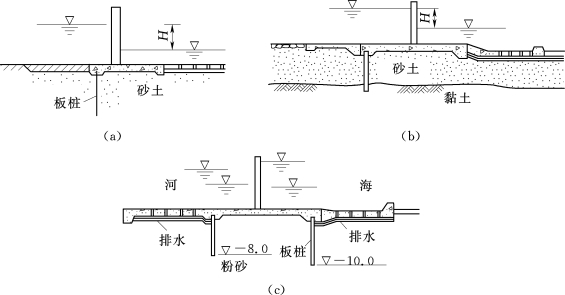

图9-39　砂性地基上地下轮廓布置图（单位：m）

（a）砂层厚度较深时；（b）砂层厚度较浅时；（c）易液化粉细砂土地基
