水流经过消力池，虽已消除了大部分能量，但仍留有一定的剩余动能，特别是流速分布不均，脉动仍较剧烈，具有一定的冲刷能力。因此，护坦后仍需设置海漫等防冲加固设施，以使水流均匀扩散，并将流速分布逐步调整到接近天然河道的水流形态（图9-34）。

一般在海漫起始段做5～10m长的水平段，其顶面高程可与护坦齐平或在消力池尾槛顶部以下0.5m左右，水平段后做成不陡于1∶10的斜坡，以使水流均匀扩散，调整流速分布，保护河床不受冲刷。

对海漫的要求有：①表面有一定的粗糙度，以利于进一步消除余能；②具有一定的透水性，以便使渗水自由排出，降低扬压力；③具有一定的柔性，以适应下游河床可能的冲刷变形。常用的海漫结构有以下几种。

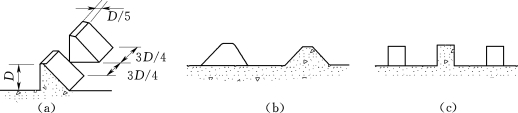

图9-32　消力齿构造

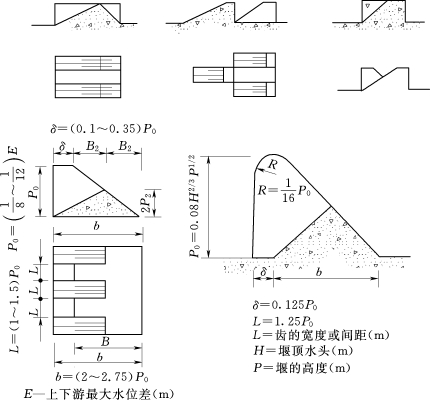

图9-33　消力墩构造

（a）单排消力墩；（b）双排消力墩；（c）三排消力墩

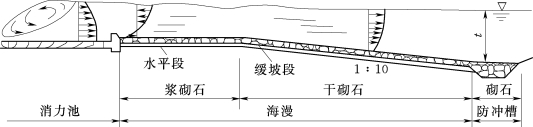

图9-34　海漫布置示意图

（1）干砌石海漫。一般由径向尺寸大于30cm的块石砌成，厚度为0.4～0.6m，下面铺设碎石、粗砂垫层，厚10～15cm[图9-35（a）]。干砌石海漫的抗冲流速为2.5～4.0m/s。为了加大其抗冲能力，可每隔6～10m设一浆砌石埂。干砌石常用在海漫后段。

（2）浆砌石海漫。采用强度等级为M5或M8的水泥砂浆，砌石粒径大于30cm，厚度为0.4～0.6m，砌石内设排水孔，下面铺设反滤层或垫层[图9-35（b）]。浆砌石海漫的抗冲流速可达3～6m/s，但柔性和透水性较差，一般用于海漫的前部约10m范围内。

（3）混凝土板海漫。整个海漫由混凝土板拼铺而成；每块板的边长2～5m，厚度为0.1～0.3m，板中有排水孔，下面铺设垫层[图9-35（d）、（e）]。混凝土板海漫的抗冲流速可达6～10m/s，但造价较高。有时为增加表面糙率，可采用斜面式海漫[图9-35（f）]或城垛式混凝土块体海漫[图9-35（g）]。铺设时应注意顺水流流向不宜有通缝。

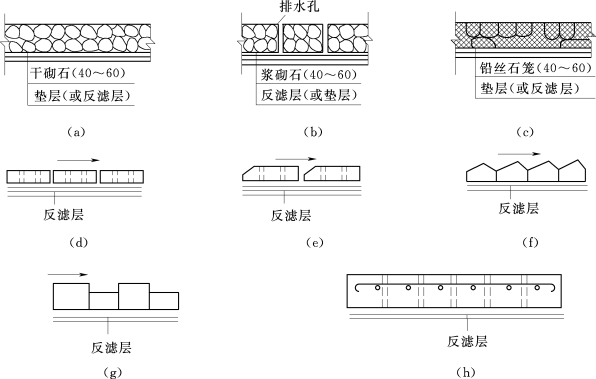

图9-35　海漫构造示意图

（a）干砌石海漫；（b）浆砌石海漫；（c）铅丝石笼海漫；（d）、（e）混凝土海漫；（f）斜面式海漫；（g）城垛式混凝土块体海漫；（h）钢筋混凝土板海漫

（4）钢筋混凝土板海漫。当出池水流的剩余能量较大时，可在尾槛下游5～10m范围内采用钢筋混凝土板海漫，板中有排水孔，下面铺设反滤层或垫层[图9-35（h）]。

（5）其他形式海漫。如铅丝石笼海漫[图9-35（c）]。
