1.工作桥

工作桥是为安装启闭机和便于工作人员操作而设在闸墩上的桥（图9-16、图9-17）。当桥面很高时，可在闸墩上部设排架支承工作桥。工作桥设置高程与门型有关。如平面闸门，当采用固定式启闭机时，由于闸门开启后悬挂的需要，应使闸门提升后不影响泄放最大流量，并留有一定的裕度。如采用活动式启闭机，桥高则可适当降低。若采用升卧式平面闸门，由于闸门全开后处于平卧位置，因而工作桥可以做得较低。

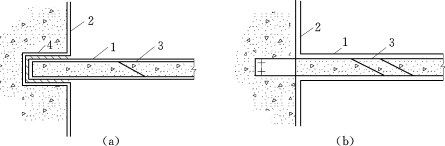

图9-15　胸墙的支承形式

（a）简支式；（b）固接式
1—胸墙；2—闸墩；3—钢筋；4—涂沥青

小型水闸的工作桥一般采用板式结构。大中型水闸多采用板梁结构。工作桥的总宽度取决于启闭机的类型、容量和操作需要。小型水闸总宽度在2.0～2.5m，大型在2.5～4.5m。

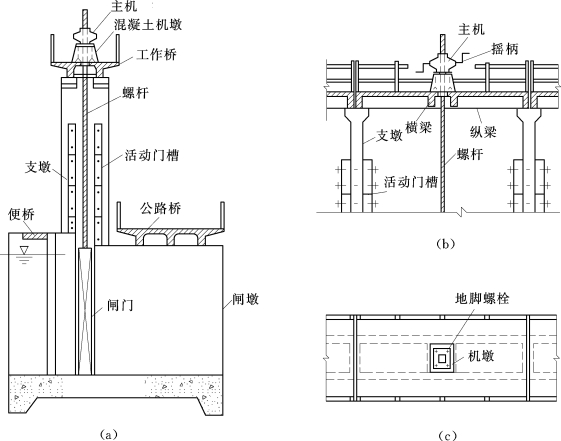

图9-16　螺杆式启闭机工作桥布置图

（a）闸室纵剖面图；（b）工作桥剖面图；（c）工作桥平面图

2.交通桥

交通桥的位置应根据闸室稳定及两岸交通连接等条件确定，通常布置在闸室下游。仅供人畜通行的交通桥，其宽度常不小于3m；行驶汽车等的交通桥，应按交通部制定的规范进行设计，一般公路单车道净宽4.5m，双车道7～9m。交通桥的形式可采用板式、板梁式和拱式，中、小型工程可使用定型设计。

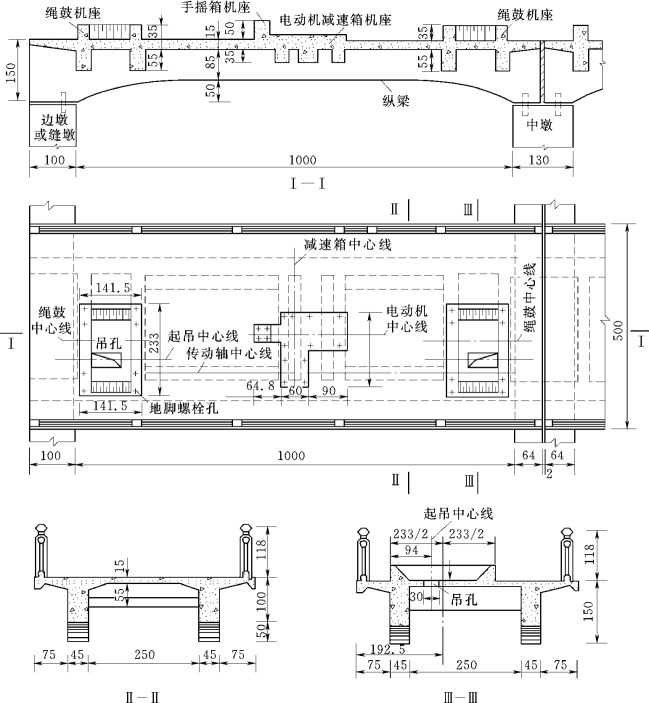

图9-17　设有2×22.5kN绳鼓式启闭机工作桥布置图（单位：cm）
