胸墙顶部高程与闸墩顶部高程齐平。胸墙底高程应根据孔口泄流量要求计算确定，以不影响泄水为原则。胸墙相对于闸门的位置，取决于闸门的形式。对于弧形闸门，胸墙位于闸门的上游侧；对于平面闸门可设在闸门下游侧，也可设在闸门上游侧。设在闸门上游侧止水结构复杂，易磨损漏水，但有利于闸门启闭，钢丝绳也不易锈蚀，如图9-13所示。

胸墙结构形式可根据闸孔孔径大小和泄水要求选用。当孔径小于或等于6.0m时可采用板式[图9-14（a）]，孔径大于6.0m时宜采用板梁式[图9-14（b）]，当胸墙高度大于5.0m，且跨度较大时，可增设中梁及竖梁构成肋形结构[图9-14（c）]。

板式胸墙顶部厚度一般不小于20cm。梁板式的板厚一般不小于12cm；顶梁梁高约为胸墙跨度的1/12～1/15，梁宽常取40～80cm；底梁由于与闸门接触，要求有较大的刚度，梁高约为胸墙跨度的1/8～1/9，梁宽为60～120cm。为使过闸水流平顺，胸墙迎水面底缘应做成圆弧形。

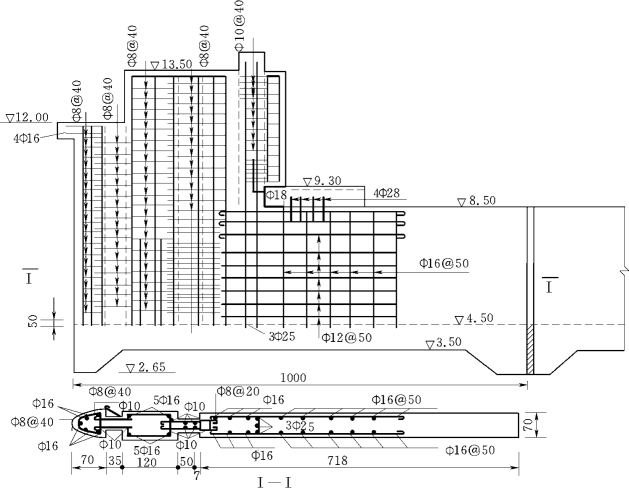

图9-11　闸墩配筋（高程单位：m；尺寸单位：cm）

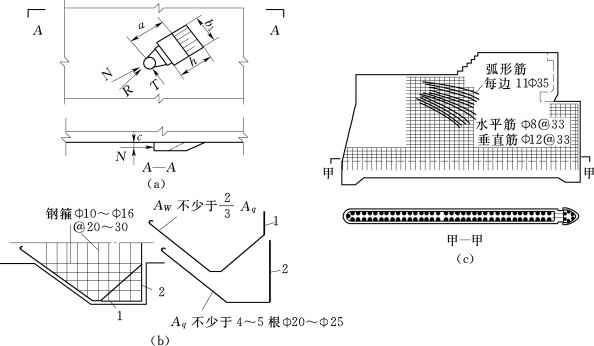

图9-12　弧形闸门闸墩配筋图

胸墙板内的主拉应力很小，但胸墙经常处于水下，必须进行抗裂计算。板内受力钢筋直径一般不小于8mm，间距为20～25cm。分布钢筋直径可取6～8mm，间距为30～40cm。顶梁受力不大，一般按构造配筋，但不宜少于316。图9-14（d）为胸墙钢筋布置图，可供参考。

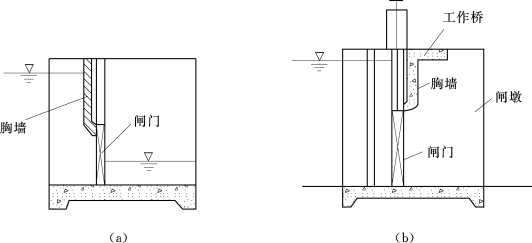

图9-13　胸墙与闸门的相对位置

（a）胸墙在闸门前；（b）胸墙在闸门后

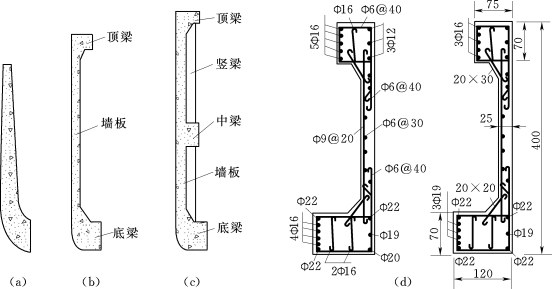

图9-14　胸墙形式与配筋（单位：cm）

（a）板式；（b）板梁式；（c）肋形板梁式；（d）胸墙配筋

胸墙与闸墩的连接方式可根据闸室地基、温度变化条件、闸室结构横向刚度和构造要求等采用简支式或固接式（图9-15）。简支胸墙与闸墩分开浇筑，可避免在闸墩附近迎水面出现裂缝，但截面尺寸较大。固接式胸墙与闸墩同期浇筑，胸墙钢筋伸入闸墩内，形成刚性连接，截面尺寸较小，容易在胸墙支点附近的迎水面产生裂缝。整体式底板可用固接式，分离式底板多用简支式。
