（一）闸墩布置

闸墩结构形式应根据闸室结构抗滑稳定性和闸墩纵向刚度要求确定，一般宜采用实体式，也可考虑采用框架式闸墩。

闸墩的外形轮廓应能满足过闸水流平顺、侧向收缩小、过流能力大的要求。一般墩头有半圆形、三角形和流线形3种，多采用半圆形墩头，上游墩头宜采用半圆形或三角形，下游墩头宜采用流线形。

闸墩长度取决于上部结构布置和闸门的形式，一般与底板同长或稍短些。闸墩厚度应根据闸孔孔径、受力条件、结构构造要求和施工方法确定。根据经验，一般浆砌石闸墩厚0.8～1.5m，混凝土闸墩厚1～1.6m，少筋混凝土墩厚0.9～1.4m，钢筋混凝土墩厚0.7～1.2m。闸墩在门槽处厚度不宜小于0.4m。如采用油压启闭机，闸门门槽厚度应根据油压管路布置的需要加以确定，有时为了布置油缸，可以不增加闸墩厚度而将闸门槽前后错开布置，如图9-10（a）所示。

平面闸门的门槽尺寸应根据闸门的尺寸确定，一般检修门槽深0.15～0.25m，宽约0.15～0.30m，工作门槽深一般不小于0.3m，宽约0.5～1.0m。检修门槽与工作门槽之间应留1.5～2.0m的净距，以便于工作人员检修。弧形闸门的闸墩不需设门槽。

（二）闸墩结构要求

1.平面闸门闸墩配筋

闸墩的内部应力不大，一般不会超过墩体材料的允许应力，按理可不配置钢筋。但考虑到混凝土的温度、收缩应力的影响，以及为了加强底板与闸墩间施工缝的连接，仍需配置构造钢筋。垂直钢筋一般每米配3～4根φ10～φ14mm的钢筋，下端伸入底板25～30倍钢筋直径，上端伸至墩顶或底板以上2～3m处截断（温度变化较小地区）；考虑到检修时受侧向压力的影响，底部钢筋应适当加密。水平向分布钢筋一般用φ8～φ12mm，每米布置3～4根。这些钢筋都沿闸墩表面布置。

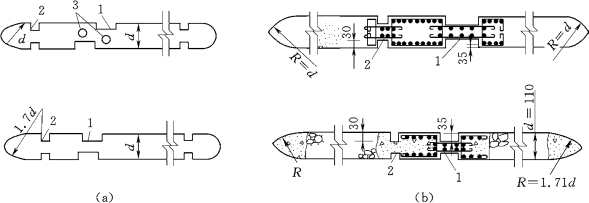

图9-10　闸墩布置形式（单位：cm）

1—工作门槽；2—检修门槽；3—通气孔

闸墩的上下游端部（特别是上游端），容易受到漂流物的撞击，一般自底至顶均布置构造钢筋，网状分布。闸墩墩顶支承上部桥梁的部位，亦要布置构造钢筋网。

2.门槽配筋

一般情况下，门槽顶部为压应力，底部为拉应力。若拉应力超过混凝土的允许拉应力时，则按全部拉应力由钢筋承担的原则进行配筋；否则配置构造钢筋，布置在门槽两侧，水平排列，每米3～4根，直径较墩面水平分布钢筋适当加大（图9-11）。

3.弧形闸门闸墩配筋

弧形闸门通过牛腿支承在闸墩上，故不需设置门槽（图9-12）。牛腿宽度b不小于50～70cm，高度h不小于80～100cm，并在其端部设45°斜坡，牛腿轴线尽量与闸门关闭时门轴处合力作用线一致。在牛腿前约2倍牛腿宽，1.5～2.5倍牛腿高范围，墩内的主拉应力大于混凝土的容许拉应力，需要配筋。重要的大型水闸，应经试验确定闸墩的应力状态，并据此配置钢筋。
