常用的底板有平底板和钻孔灌注桩底板。在特定的条件下，也可采用箱式底板[图9-6（a）]、斜底板[图9-6（b）]、反拱底板[图9-6（c）]等。下面着重介绍平底板。

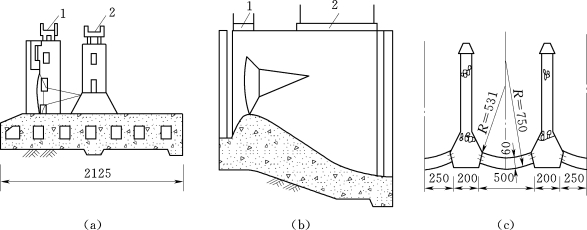

图9-6　闸底板形式（单位：cm）

（a）箱式底板；（b）斜底板；（c）反拱底板
1—工作桥；2—交通桥

平底板按底板与闸墩的连接方式，有整体式（图9-7）和分离式（图9-8）两种。

（一）底板布置

1.整体式底板

闸墩与底板浇筑成整体即为整体式底板。其顺水流方向长度可根据闸身稳定和地基应力要求等条件来确定，同时应满足上层结构布置的需要。水头愈大，地基愈差，底板应愈长。初拟底板长度时，对于砂砾石地基可取（1.5～2.5）H；对于砂土、砂壤土地基可取（2.0～3.5）H；对于黏壤土地基可取（2.0～4.0）H；对于黏土地基可取（2.5～4.5）H。其中H为上、下游最大水位差。底板厚度必须满足强度和刚度的要求。大中型水闸可取闸孔净宽的1/6～1/8，一般为1～2m，最薄不小于0.7m，渠系小型水闸可薄至0.3m。底板内配置钢筋。底板混凝土强度等级应满足强度、抗渗及防冲要求，一般选用C15或C20。闸墩中间分缝的底板一般适用于孔径8～12m和较松软地基或地震烈度较高的地区；对于中等密实以上、承载力较大的地基也可将缝分在闸室底板中间，如图9-7（b）所示。

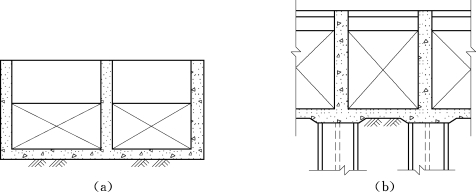

图9-7　整体式底板

（a）墩中分缝底板；（b）跨中分缝底板

2.分离式底板

在闸室底板两侧分缝，使底板与闸墩分离，成为分离式底板，如图9-8所示。一般适用于孔径大于8m和密实的地基或岩基。一般用混凝土或浆砌石建成，必要时加少量钢筋。闸孔中间部分底板称为小底板，仅有防冲、防渗的要求，另一部分是闸墩底板，闸墩及上部结构的重量通过闸墩底板传递给地基。

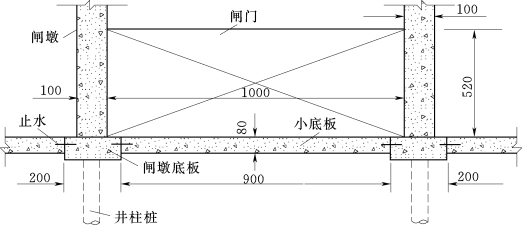

图9-8　分离式底板（单位：cm）

（二）整体式平底板结构要求

整体式平底板的平面尺寸远较厚度大，可视为地基上受力复杂的一块板。目前工程实际仍用近似简化计算方法进行强度分析。一般认为闸墩刚度较大，底板顺水流方向弯曲变形远较垂直水流方向小，受力钢筋布置在垂直水流方向上，每米不少于3根，直径不宜小于12mm和大于32mm，一般为φ12～25mm，构造钢筋垂直于受力钢筋方向，布置在顺水流方向上，每米可配置3～4根φ10～12mm。底板的主拉应力一般不大，可由混凝土承担，不需要配置横向钢筋，故面层、底层钢筋作分离式布置（图9-9）。底板底层如计算不需配筋，施工质量有保证时，可不配置。面层如计算不需配筋，每米可配3～4根构造钢筋以抵抗表面水流的剧烈冲刷。受力钢筋在中墩处不切断，相邻两跨直通至边墩或缝墩外侧处切断，并留保护层。

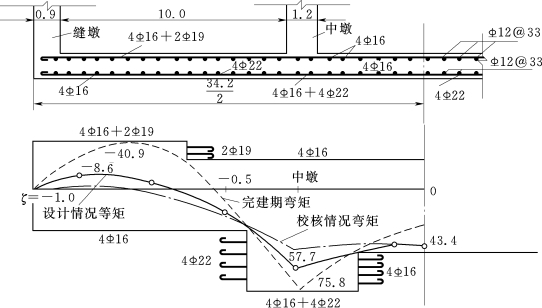

图9-9　底板的钢筋布置形式

（单位：长度m；弯矩kN·m；直径mm；间距cm）
