闸孔形式一般有宽顶堰、低实用堰和胸墙孔口3种形式，如图9-5所示。

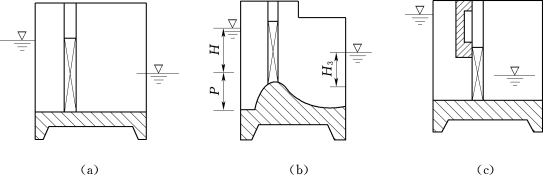

图9-5　闸孔形式

（a）宽顶堰；（b）低实用堰；（c）胸墙孔口

1.宽顶堰

宽顶堰是水闸中最常用的底板结构形式。其主要优点是结构简单、施工方便，泄流能力比较稳定，有利于泄洪、冲沙、排淤、通航等；其缺点是自由泄流时流量系数较小，容易产生波状水跃。

2.低实用堰

低实用堰有梯形的、曲线形的和驼峰形的。实用堰自由泄流时流量系数较大，水流条件较好，选用适宜的堰面曲线可以消除波状水跃；但泄流能力受尾水位变化的影响较为明显，当hs＞0.6H以后，泄流能力将急剧降低，不如宽顶堰泄流时稳定。上游水深较大时，采用这种孔口形式，可以减小闸门高度。

3.胸墙孔口

当上游水位变幅较大而过闸流量较小时，采用胸墙孔口型，可以减小闸门高度和启门力，从而降低工作桥高和工程造价。
