水闸通常由上游连接段、闸室段和下游连接段3部分组成，如图9-3、图9-4所示。

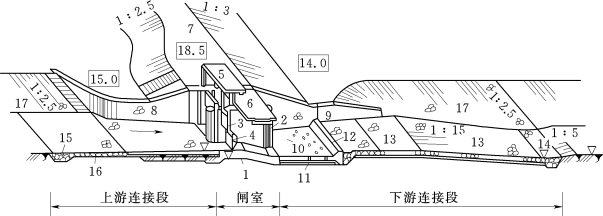

图9-3　水闸的组成（单位：m）

1—闸室底板；2—闸墩；3—胸墙；4—闸门；5—工作桥；6—交通桥；7—堤顶；8—上游翼墙；9—下游翼墙；10—护坦；11—排水孔；12—消力坎；13—海漫；14—下游防冲槽；15—上游防冲槽；16—上游护底；17—上、下游护坡

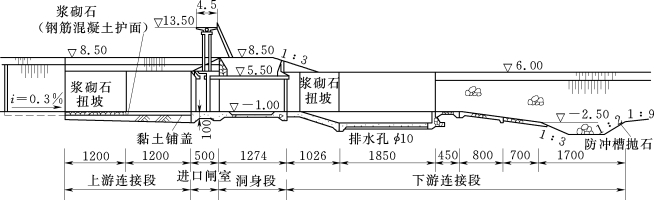

图9-4　某涵洞式水闸的纵剖视图（高程单位：m；尺寸单位：cm）

1.上游连接段

上游连接段的主要作用是引导水流平稳地进入闸室，同时起防冲、防渗、挡土等作用。一般包括上游翼墙、铺盖、护底、两岸护坡及上游防冲槽等。上游翼墙的作用是引导水流平顺地进入闸孔并起侧向防渗作用。铺盖主要起防渗作用，其表面应满足抗冲要求。护坡、护底和上游防冲槽是保护两岸边坡、河床及铺盖头部不受冲刷。

2.闸室段

闸室是水闸的主体部分，通常包括底板、闸墩、闸门、胸墙、工作桥及交通桥等。底板是闸室的基础，承受闸室全部荷载，并较均匀地传给地基，此外，还有防冲、防渗等作用。闸墩的作用是分隔闸孔并支承闸门、工作桥等上部结构。闸门的作用是挡水和控制下泄水流。工作桥供安置启闭机和工作人员操作之用。交通桥的作用是连接两岸交通。

3.下游连接段

下游连接段具有消能和扩散水流的作用。一般包括护坦、海漫、下游防冲槽、下游翼墙及护坡等。下游翼墙引导水流均匀扩散兼有防冲及侧向防渗等作用。护坦具有消能防冲作用。海漫的作用是进一步消除余能，扩散水流，调整流速分布，防止河床受冲。下游防冲槽是海漫末端的防护设施，避免冲刷向上游扩展。
